DNA (D-Link Network Assistant)
DNA (D-Link Network Assistant), находящийся на
установочном CD-диске, - это программа для
обнаружения коммутаторов серии Smart в том же
L2 сегменте сети, в котором находится компьютер.
Данный инструмент может поддерживать Windows
2000, XP, Vista и Windows 7. Возможны два варианта
установки DNA (D-Link Network Assistant): один – через
программу автозапуска с установочного CD-диска,
другой – установка вручную.
Вариант 1: Выполните эти шаги, чтобы установить
DNA (D-Link Network Assistant) через программу
автозапуска с установочного CD-диска.
1. Вставьте CD-диск в дисковод CD-Rom.
2. Окно программы автозапуска появится
автоматически.
3. Просто нажмите на кнопке "Install DNA (D-Link
Network Assistant)" и выполните установку с
помощью Мастера.
4. После успешного завершения установки DNA можно
будет найти в Start > Programs > D-Link > DNA (Пуск
> Программы > D-Link > DNA).
5. Просто подключите коммутатор к тому же сетевому
сегменту L2, к которому подключен Ваш компьютер,
и используйте утилиту DNA (D-Link Network
Assistant) для автоматического обнаружения
коммутаторов.
Вариант 2: Выполните эти шаги, чтобы установить
DNA (D-Link Network Assistant) вручную.
1. Вставьте CD-диск с утилитой в дисковод CD-Rom.
2. В меню «Пуск» на рабочем столе Windows выберите
пункт «Мой Компьютер».
3. Дважды нажмите на значке дисковода CD-Rom/
DVD-Rom, чтобы открыть меню автозапуска, или
нажмите правой кнопкой мыши на значке дисковода,
чтобы открыть папку. Выберите DNA (D-Link Network
Assistant) и дважды нажмите на файле setup.exe.
4. Следуйте инструкциям на экране, чтобы установить
утилиту.
5. После завершения установки перейдите в Start >
Programs > D-Link > DNA (Пуск > Программы >
D-Link > DNA) и откройте DNA (D-Link Network
Assistant).
6. Просто подключите коммутатор к тому же
сетевому сегменту L2, к которому подключен
Ваш компьютер, и используйте утилиту DNA
(D-Link Network Assistant) для автоматического
обнаружения коммутаторов.
Для получения подробной информации о DNA,
пожалуйста, обратитесь к руководству пользователя.
Подключение к консольному порту
Для подключения к консольному порту необходимо
использовать специальный консольный кабель.
Данный кабель входит в комплект поставки и
именуется как соединительный кабель с разъемом
RS-232 с одной стороны и RJ-45 – с другой.
Для подключения к консольному порту коммутатора
выполните следующее:
1. Подключите кабель разъемом RS-232 к
консольному порту компьютера.
2. Подключите кабель разъемом RJ-45 к консольному
порту коммутатора.
30
3. Откройте приложение HyperTerminal (или любую
другую терминальную программу, способную
эмулировать терминал VT-100) на компьютере и
сконфигурируйте Свойства данного соединения.
а. Бит в секунду (бод): 115200.
б. Количество бит информации (Data bits): 8.
в. Четность (Parity): None.
г. Количество стоповых бит (Stop bits): 1.
д. Управление потоком (Flow control): None.

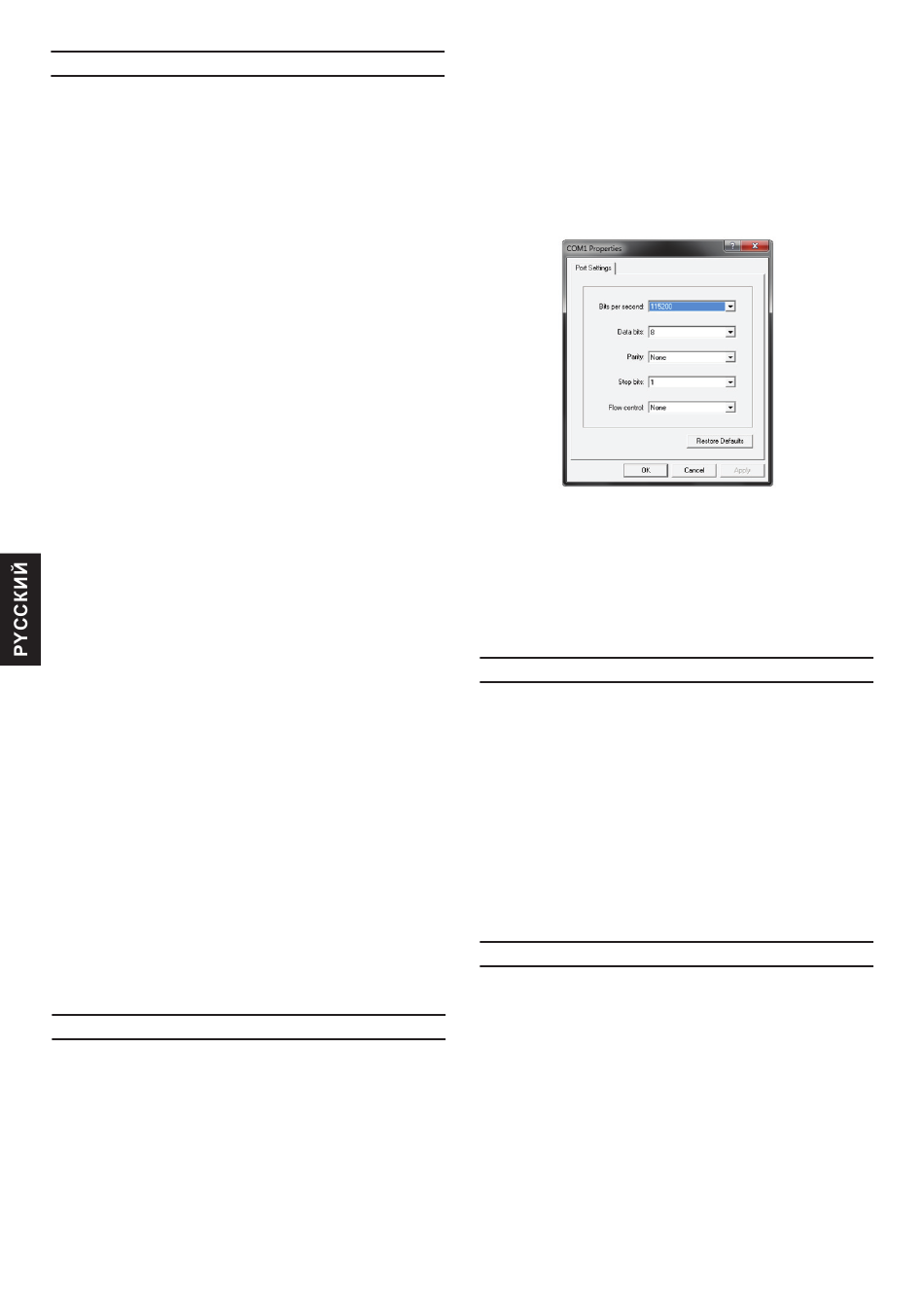

Рисунок 10. Свойства соединения в программе
Hyperterminal
4. Теперь можно включить коммутатор и
воспользоваться интерфейсом командной строки
(CLI).
Управление на основе Telnet
Пользователи также могут получить доступ к
управлению коммутатором через Telnet. Для
этого сначала необходимо убедиться в установке
корректного соединения между коммутатором и
компьютером через Ethernet-порт, затем нажать на
Вашем компьютере Пуск>Программы>Стандартные>
Командная строка. После того как откроется окно
консоли, введите 10.90.90.90 (в зависимости от IP-
адреса) и нажмите Enter. Далее откроется интерфейс
командной строки коммутатора. Введите «admin» в
качестве имени пользователя и пароля по умолчанию
и нажмите Enter.
Управление на основе SNMP
Можно управлять коммутатором с помощью D-View
или любой другой программы с поддержкой SNMP. На
коммутаторах D-Link функция SNMP по умолчанию
выключена. D-View SNMP – это комплексная
система, разработанная для централизованного
управления сетью. D-View предоставляет сетевым
администраторам инструменты для эффективного
управления сетью, повышения производительности и
уровня безопасности.
