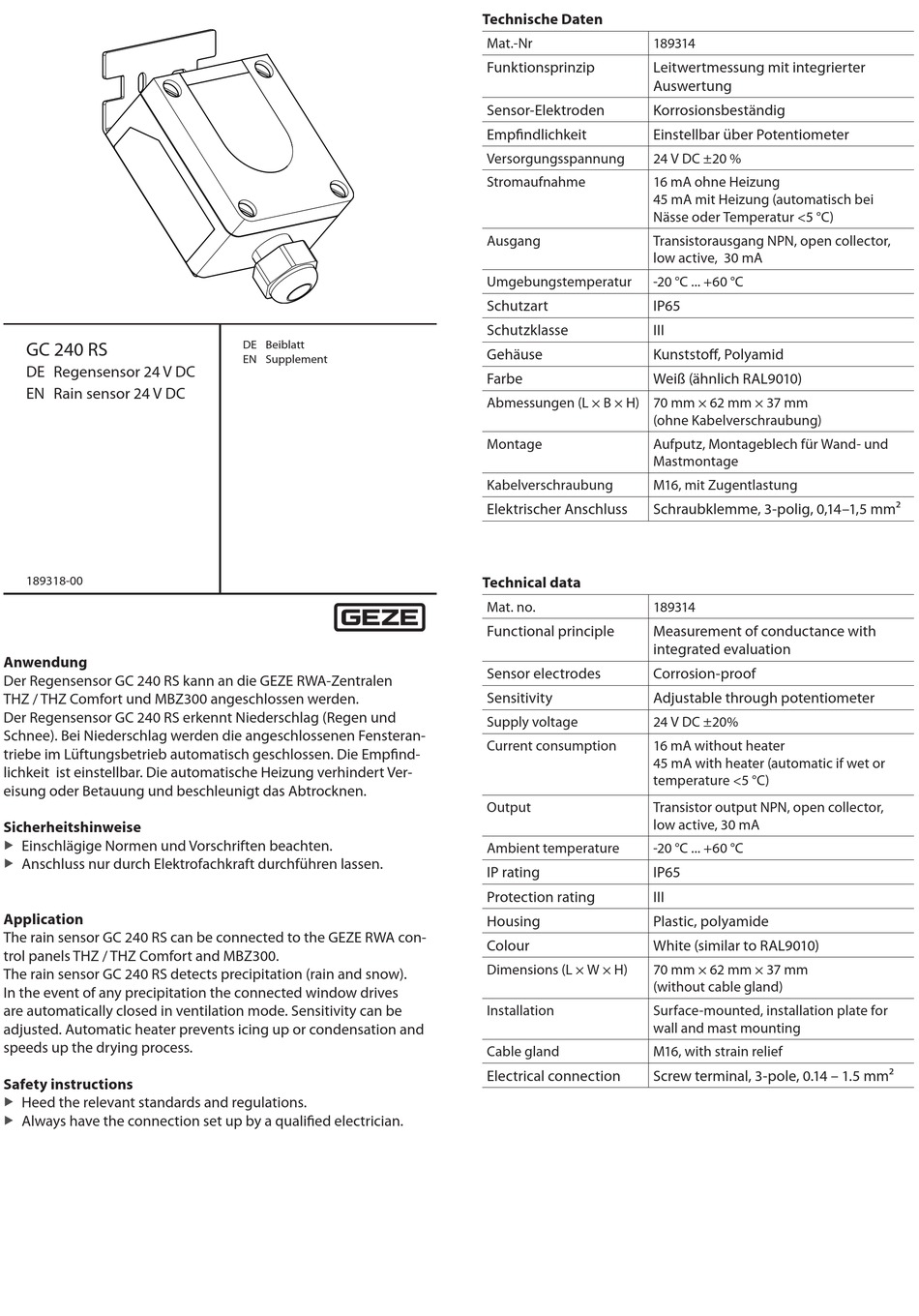

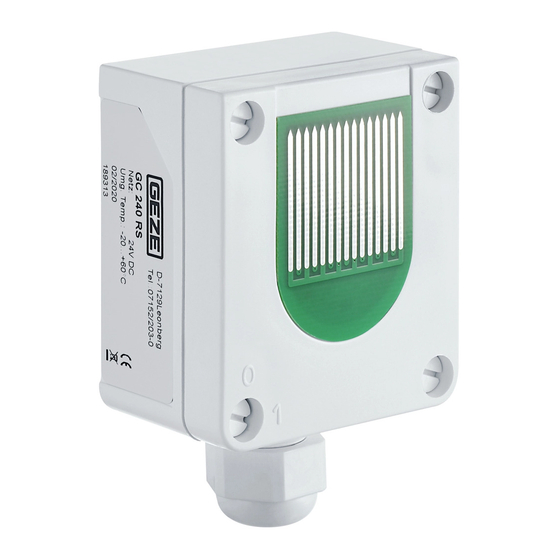

GC 240 RS
DE Regensensor 24 V DC
EN Rain sensor 24 V DC
189318-00
Anwendung
Der Regensensor GC 240 RS kann an die GEZE RWA-Zentralen
THZ / THZ Comfort und MBZ300 angeschlossen werden.
Der Regensensor GC 240 RS erkennt Niederschlag (Regen und
Schnee). Bei Niederschlag werden die angeschlossenen Fensteran-
triebe im Lüftungsbetrieb automatisch geschlossen. Die Empfind-
lichkeit ist einstellbar. Die automatische Heizung verhindert Ver-
eisung oder Betauung und beschleunigt das Abtrocknen.
Sicherheitshinweise
Einschlägige Normen und Vorschriften beachten.
X
Anschluss nur durch Elektrofachkraft durchführen lassen.
X
Application
The rain sensor GC 240 RS can be connected to the GEZE RWA con-
trol panels THZ / THZ Comfort and MBZ300.
The rain sensor GC 240 RS detects precipitation (rain and snow).
In the event of any precipitation the connected window drives
are automatically closed in ventilation mode. Sensitivity can be
adjusted. Automatic heater prevents icing up or condensation and
speeds up the drying process.
Safety instructions
Heed the relevant standards and regulations.
X
Always have the connection set up by a qualified electrician.
X
DE Beiblatt
EN Supplement
Technische Daten
Mat.-Nr 189314
Funktionsprinzip Leitwertmessung mit integrierter
Auswertung
Sensor-Elektroden Korrosionsbeständig
Empfindlichkeit Einstellbar über Potentiometer
Versorgungsspannung 24 V DC ±20 %
Stromaufnahme 16 mA ohne Heizung
45 mA mit Heizung (automatisch bei
Nässe oder Temperatur <5 °C)
Ausgang Transistorausgang NPN, open collector,
low active, 30 mA
Umgebungstemperatur -20 °C ... +60 °C
Schutzart IP65
Schutzklasse III
Gehäuse Kunststoff, Polyamid
Farbe Weiß (ähnlich RAL9010)
Abmessungen (L × B × H) 70 mm × 62 mm × 37 mm
(ohne Kabelverschraubung)
Montage Aufputz, Montageblech für Wand- und
Mastmontage
Kabelverschraubung M16, mit Zugentlastung
Elektrischer Anschluss Schraubklemme, 3-polig, 0,14 –1,5 mm²
Technical data
Mat. no. 189314
Functional principle Measurement of conductance with
integrated evaluation
Sensor electrodes Corrosion-proof
Sensitivity Adjustable through potentiometer
Supply voltage 24 V DC ±20%
Current consumption 16 mA without heater
45 mA with heater (automatic if wet or
temperature <5 °C)
Output Transistor output NPN, open collector,
low active, 30 mA
Ambient temperature -20 °C ... +60 °C
IP rating IP65
Protection rating III
Housing Plastic, polyamide
Colour White (similar to RAL9010)
Dimensions (L × W × H) 70 mm × 62 mm × 37 mm
(without cable gland)
Installation Surface-mounted, installation plate for
wall and mast mounting
Cable gland M16, with strain relief
Electrical connection Screw terminal, 3-pole, 0.14 – 1.5 mm²
