GC 302 SV
EN ISO
9001
Quality
international
level

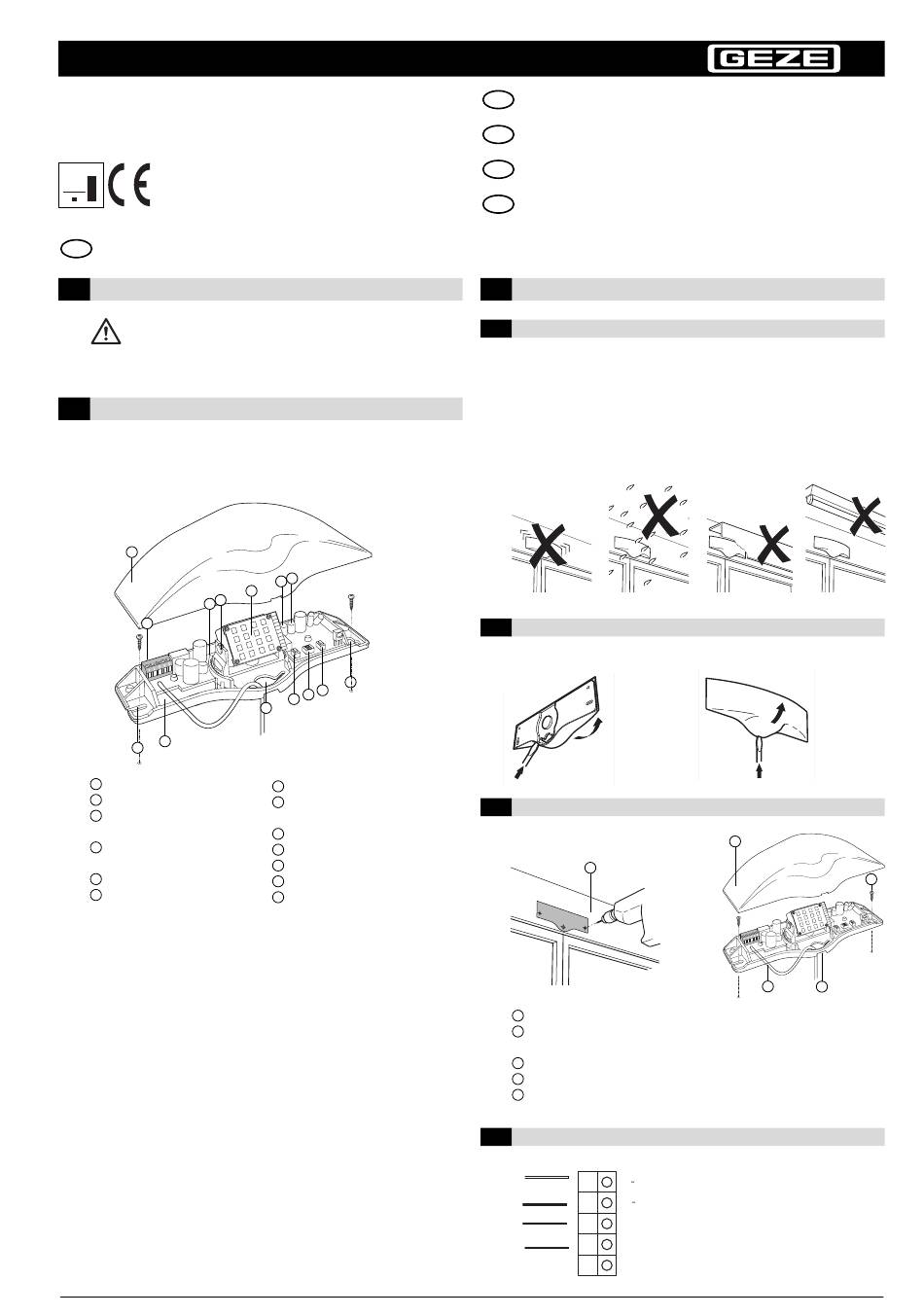

Montageanleitung
DE
1 Sicherheitshinweise
Das Gerät darf nur an Schutzkleinspannung mit sicherer elektrischer
Trennung betrieben werden. Lassen Sie Eingriffe und Reparaturen nur
durch Ihren Lieferanten vornehmen. Vermeiden Sie generell
Berührungen mit elektronischen Bauteilen des Sensors.
2 Beschreibung des Sensors

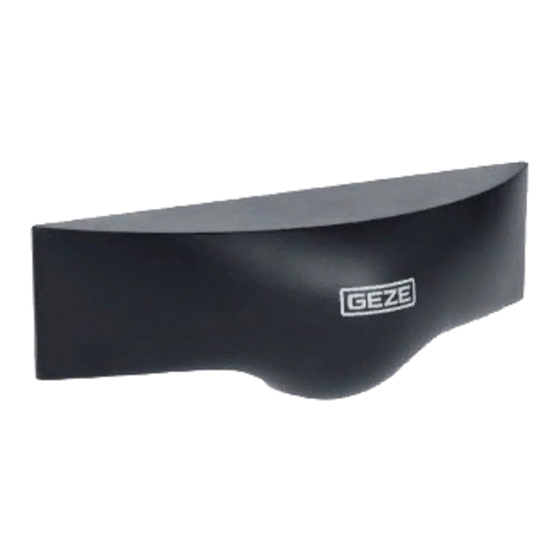

Selbstüberwachender richtungserkennender Radar-Bewegungsmelder
als Öffnungsimpulsgeber für automatische Türen und Tore in Flucht- und
Rettungswegen. Baumustergerprüft nach DIN 18650.
1
4
3
2
9
8
Abdeckhaube
1
Steckschraubklemme
2
Raster zum Schwenken
3
des Radarmoduls
Raster zum Neigen
4
des Radarmoduls
Radar Doppelfeldmodul
5
LED grün
6
123456, 70705-9-9520 Ä-St.1
7
6
5
8
13
11
12
10
LED rot
7
Aussparungen zur Befestigung
8
des Sensors
Bodenplatte
9
Kabeldurchführung
10
DIP-Schalter (Adressierung)
11
Taste [<]
12
Taste [>]
13
1
Montageanleitung GC 302 SV
Montageanleitung (Original) .......................... 1–6
DE
Installation instructions (Translation).......... 7– 12
GB
Instructions de montage (Traduction)........ 13–18
FR
Istruzioni di montaggio (Traduzione) ........ 19–24
IT
3 Installation
3.1 Einbauhinweise
– Der Sensor muss auf einer ebenen Fläche montiert werden
(Vibrationen vermeiden)
– Der Sensor muss vor Regen und Schnee geschützt sein
– Objekte (z.B. Pflanzen, Fahnen, Ventilatoren, usw.) dürfen nicht in das
Detektionsfeld hineinragen
– Der Sensor darf nicht durch Abdeckungen/Schilder verdeckt sein
– FL-Röhren in unmittelbarer Nähe des Detektionsfeldes müssen vermieden werden
3.2 Gehäuse öffnen
VOR der Montage
2
3.3 Montage
1
Bohrschablone an Wand/Decke kleben und Löcher gemäss Angaben bohren
1
Kabel durch vorgesehene Öffnung der Bodenplatte führen –
2
auf ausreichende Länge achten für Verdrahtung
Sensor festschrauben
3
Kabel anschliessen (gemäss Typenschild bzw. Kap. 3.4)
4
Abdeckhaube auf Bodenplatte klicken
5
3.4 Elektrische Anschlüsse
weiss
+ 12–36 V DC
1
schwarz
– 12–28 V AC
2
braun
U aus –
3
blau
4
U aus +
5 nicht angeschlossen
NACH der Montage
5
3
4 2
1
