Samoa PIT ROLLING DRAINER Technical Service Manual

GB
Pit rolling drainer designed specially for installation between beams in pits for industrial vehicles. All steel construction with
telescopic positioning system (two bearings on each support) to be adapted in pits with a width between the beams of min
940 mm (37 in) and max 1450 mm (57 in).
Bowl (max capacity 95l) equipped with a large anti-splash tray allowing to rest filters, taps, tools, etc. on it.
ATTENTION: Never use the drainer as a platform for people or as support to cross the pit.
E
Recuperador de aceite usado, diseñado específicamente para su
instalación entre las vigas de fosos para vehículos industriales.
Construcción en acero y sistema telescópico (dos rodamientos en
cada soporte) que permite su adaptación en fosos de un ancho
entre vigas comprendido entre 940 mm (37 in) y 1450 mm
(57 in).
Cubeta de capacidad útil de 95 l, equipada con bandeja anti-
salpicaduras de gran superficie que permite, asimismo, apoyar
filtros, tapones, herramientas, etc.
ATENCIÓN: Nunca utilice el recuperador como soporte para
personas o como paso para cruzar el foso.
F
Récupérateur d'huile usagée spécialement conçu pour être installé dans les fosses destinées aux véhicules industriels. Construction
en acier et système télescopique (deux axes sur chaque support) permettant d'adapter le produit aux différentes largeurs de fosses
comprises entre 940 mm (37 in) et 1450 mm (57 in).
Réservoir d'une capacité maxi de 95 l, équipé d'une grande grille anti-éclaboussures bien pratique pour y poser les filtres,
bouchons, outils etc.
ATTENTION: Par mesure de sécurité, nous déconseillons formellement de prendre appui sur le récupérateur.
D
Altöl-Auffangwanne, speziell für die Installation in Gruben, für Industriefahrzeuge. Stahlkonstruktion mit Teleskopsystem (2 Kugellager
pro Träger), zur Montage in unterschiedliche Grubenbreiten von min. 940 mm bis max. 1450 mm.
Der Behälter fasst max. 95 L und ist mit einem grossen Spritzschutz-Gitter aus gerüstet. Hierauf können auch Werkzeuge, Filter und
Verschraubungen griffbereit abgelegt werden.
ACHTUNG: Auffangwanne nicht betreten, auch nicht als Übergang über die Grube benützen.
GB
• Equally extend the four telescopic wheel supports until you adjust them to the width between the beams in the pit.
ATTENTION: Do never exceed the maximum width of 1450 mm (57 in).
• Slightly tight the screws (two per support) to fix the telescopic supports in their position. Rest the collector on the beams and
check that it slides correctly. If necessary, adjust the supports and then tight the fixing screws firmly.
• Check that the discharge ball valve is closed; the collector is ready for use.
E
• Extienda por igual los cuatro soportes telescópicos hasta alcanzar el ancho de la separación entre las vigas del foso.
ATENCIÓN: Nunca supere el ancho máximo admisible de 1450 mm (57 in).
• Apriete ligeramente los tornillos (dos por soporte) que fijan los soportes telescópicos en su posición. Apoye el recuperador sobre
las vigas y compruebe que rueda correctamente. En caso necesario, ajuste la extensión de los soportes y apriete luego los
tornillos firmemente.
• Compruebe que la válvula de bola de descarga está cerrada; el recuperador queda listo para su uso habitual.
Samoa Industrial, S.A. · Box 103 Alto Pumarín · 33211 Gijón - Asturias Spain · Tel.: +34 985 381 488 · Fax.: + 34 985 384 163
PIT ROLLING DRAINER
RECUPERADOR DE ACEITE PARA FOSO
RÉCUPÉRATEUR D'HUILE USAGÉE POUR FOSSE
ALTÖL-GRUBENAUFFANWANNEN
Technical service guide
Guía de servicio técnico
Guide d'instructions techniques
Bedienungsanleitung
Description/ Descripción/ Description/ Beschreibung
Installation/ Instalación/ Installation/ Installation
Part nº/ Cód./ Réf./ Art.nr.:
439100
R.07/03 843 801

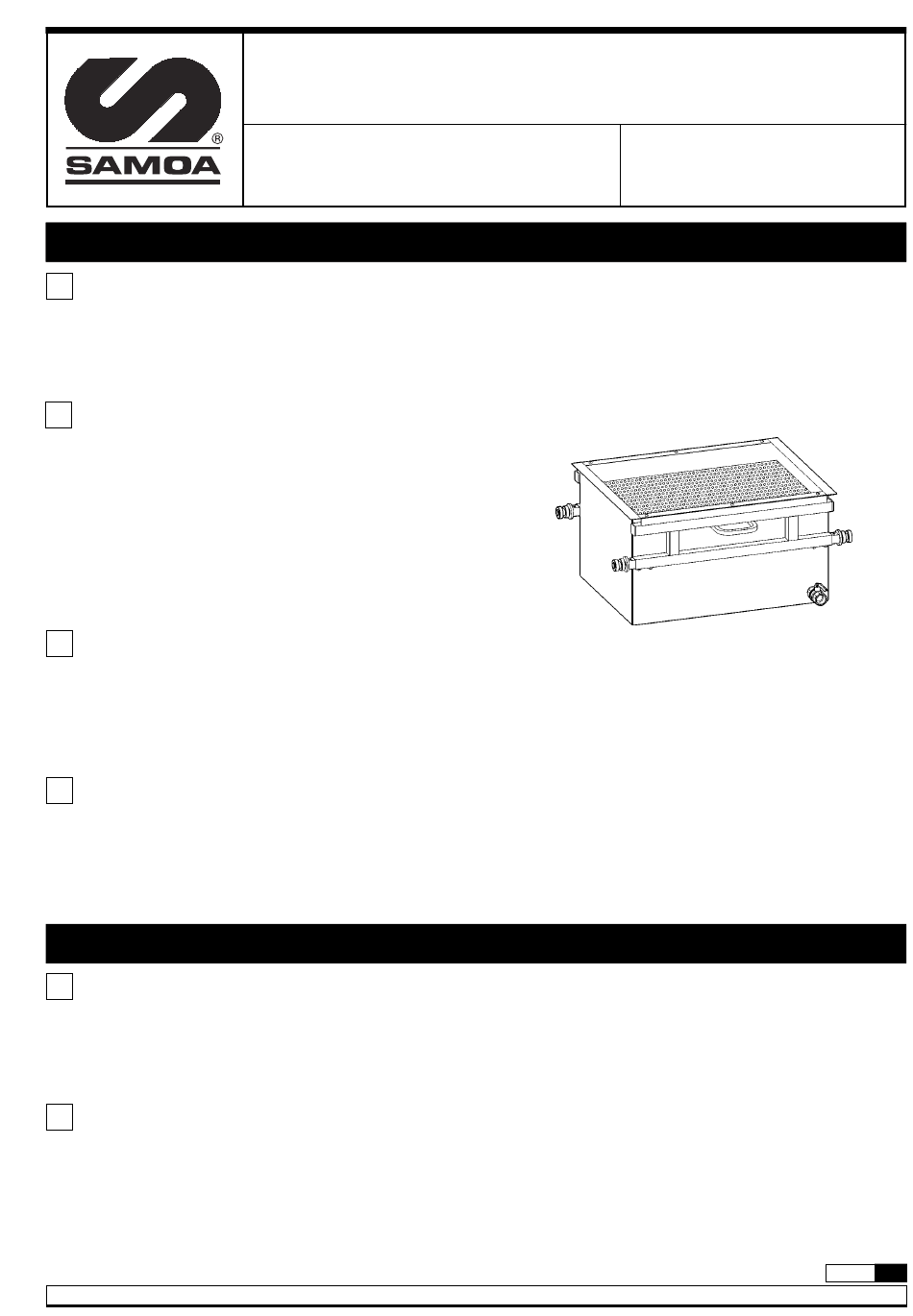

Fig. 1
