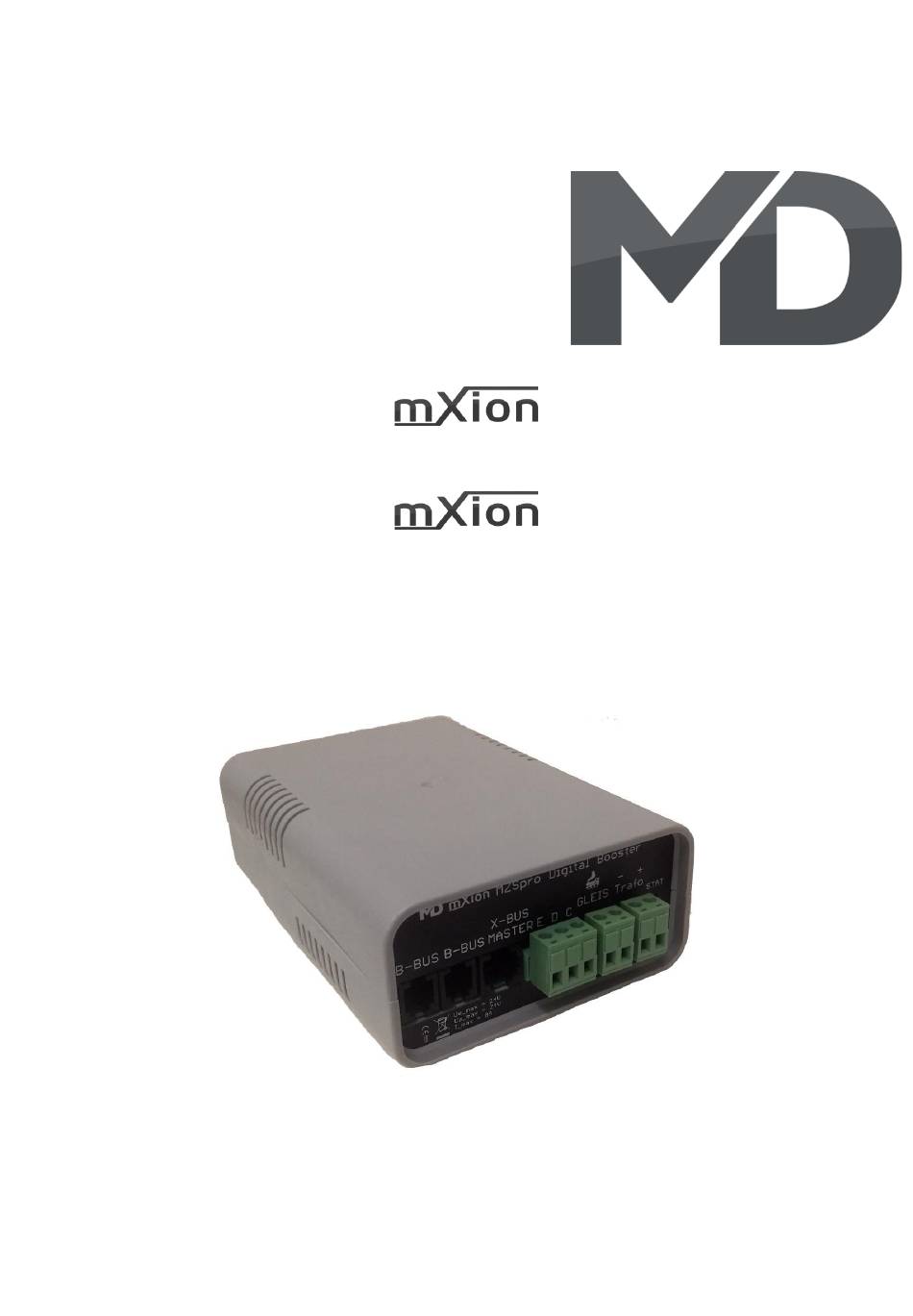

- Page 1 MZSpro 8A Booster Bedienungsanleitung MZSpro 8A Booster User manual...
- Page 2 Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value er passen, da dieser sonst zerstört werden before hooking up any other kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible keine Haftung. For any damage if this is disregarded. HINWEIS: Funktionsausgang A3...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Table of Contents Grundlegende Informationen General information Funktionsumfang Summary of functions Lieferumfang Scope of supply Inbetriebnahme Hook-Up Anschlussbuchsen Connectors Produktbeschreibung Product description CV-Tabelle CV-Table Technische Daten Technical data Garantie, Reparatur Warranty, Service, Support Hotline Hotline MZSpro Booster... -
Page 4: General Information
Grundlegende Informationen General information Wir empfehlen die Anleitung gründlich We recommend studying this manual zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and Betrieb nehmen. operating your new device. HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only der neusten Firmware nutzbar, führen available with the latest firmware. -
Page 5: Summary Of Functions
Funktionsumfang Summary of Funktions ▪ DCC Zentrale für alle DCC Decoder Booster for all protocolls ▪ 100% DCC NMRA und LGB® kompatibel 100% DCC NMRA and LGB® compatible ▪ Betriebsspannung 14 – 24 V Operating voltage 14 – 24 V ▪... -
Page 6: Scope Of Supply
Lieferumfang Scope of supply ▪ Bedienungsanleitung Manual ▪ mXion MZSpro Digital-Booster mXion MZSpro digital booster unit ▪ B-Bus Verbindungskabel B-Bus cable MZSpro Booster... -
Page 7: Hook-Up
Inbetriebnahme Hook-Up Bauen bzw. platzieren Sie Ihr Install your device in compliance with Gerät sorgfältig nach den Plänen the connecting diagrams in this manual. dieser Bedienungsanleitung. The device is protected against shorts and Die Elektronik ist generell gegen excessive loads. However, in case of a Kurzschlüsse oder Überlastung connection error e.g. -
Page 8: Connectors
Anschlussbuchsen Connectors Achten Sie auf ausreichend großen Querschnitt Make sure you have sufficiently large cross je nach Leistungsabgabe (Empfohlen: 2.5 mm section depending on the power output. Achten Sie auf die Trennung, wenn Sie mehrere Pay attention to the separation, if you Booster oder Zentrale/Booster-Gemisch betreiben. - Page 9 Nutzen Sie immer nur eine Einspeisemöglichkeit Always use only one feed option of the des Boosters (bspw. Signaleingang CDE ODER booster (e.g, signal input CDE OR signal input Signaleingang B-BUS OR B-BUS Wenn Ihre Zentrale keins der If your control station is not one of the oben aufgeführten Schnittstellen hat um above listed interfaces you can either use Booster speisen zu können, können Sie...
-
Page 10: Product Description
Produktbeschreibung Product description Die mXion MZSpro Booster ist unsere kleinste und The mXion MZSpro Booster is our compact kompaktester Booster mit einer Dauerleistung von and smallest digital booster unit with an output of 8 Amps. for the tracks. Er unterstützt dabei alle Digitalformate, Systeme und It supports all digital formats, systems and Zentralen und ermöglicht den Anschluss über B-BUS central and enables connection via B-BUS... - Page 11 CV-Tabelle S = Standard Beschreibung Bereich Bemerkung Softwareversion – – nur lesbar (10 = 1.0) Decoder-Resetfunktionen 2 Resetbereiche Grundfunktionen (CV 1-126) wählbar Programmiersperre (CV 15/16) Herstellerkennung – nur lesbar Registerprogramiermodus CV 7/8 behalten dabei ihren Wert Reg8 = CV-Adresse CV 8 erst mit Zieladresse beschreiben, dann CV 7 mit Wert beschreiben oder auslesen Reg7 = CV-Wert (bspw: CV 122 soll 3 haben)
-
Page 12: Cv-Table
CV-Table S = Standard Description Range Range Software version – – read only (10 = 1.0) Decoder reset functions 2 Resetbereiche basic settings (CV 1-126) wählbar programming lock (CV 15/16) Herstellerkennung – read only Register programming mode CV 7/8 don’t changes his real value Reg8 = CV-Address CV 8 write first with cv-number, then CV 7 write with value or read... -
Page 13: Technical Data
Technische Daten Technical data Spannung: Power supply: 14 - 24V DC 14 – 24V DC Nur Gleichstromtrafos nutzen! Only use DC-Trafos! Stromaufnahme: Current: 50mA, abgeschaltete Stufe 50mA, switched off booster Maximaler Gesamtstrom: Maximum current: 10A kurzzeitig 10 Amps. for short time 8A dauerhaft 8 Amps all time Temperaturbereich:... -
Page 14: Warranty, Service, Support
Return kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of Auf unserer Internetseite finden Sie die purchase with the returned good. Please jeweils aktuellen Broschüren,... -
Page 15: Hotline
Hotline Hotline Bei Serviceanfragen und Schaltplänen For technical support and schematics for für Anwendungsbeispiele richten Sie sich application examples contact: bitte an: MD Electronics MD Electronics info@md-electronics.de info@md-electronics.de service@md-electronics.de service@md-electronics.de www.md-electronics.de www.md-electronics.de MD-TV MD-TV MZSpro Booster...
