Summary of Contents for MD mXion BM

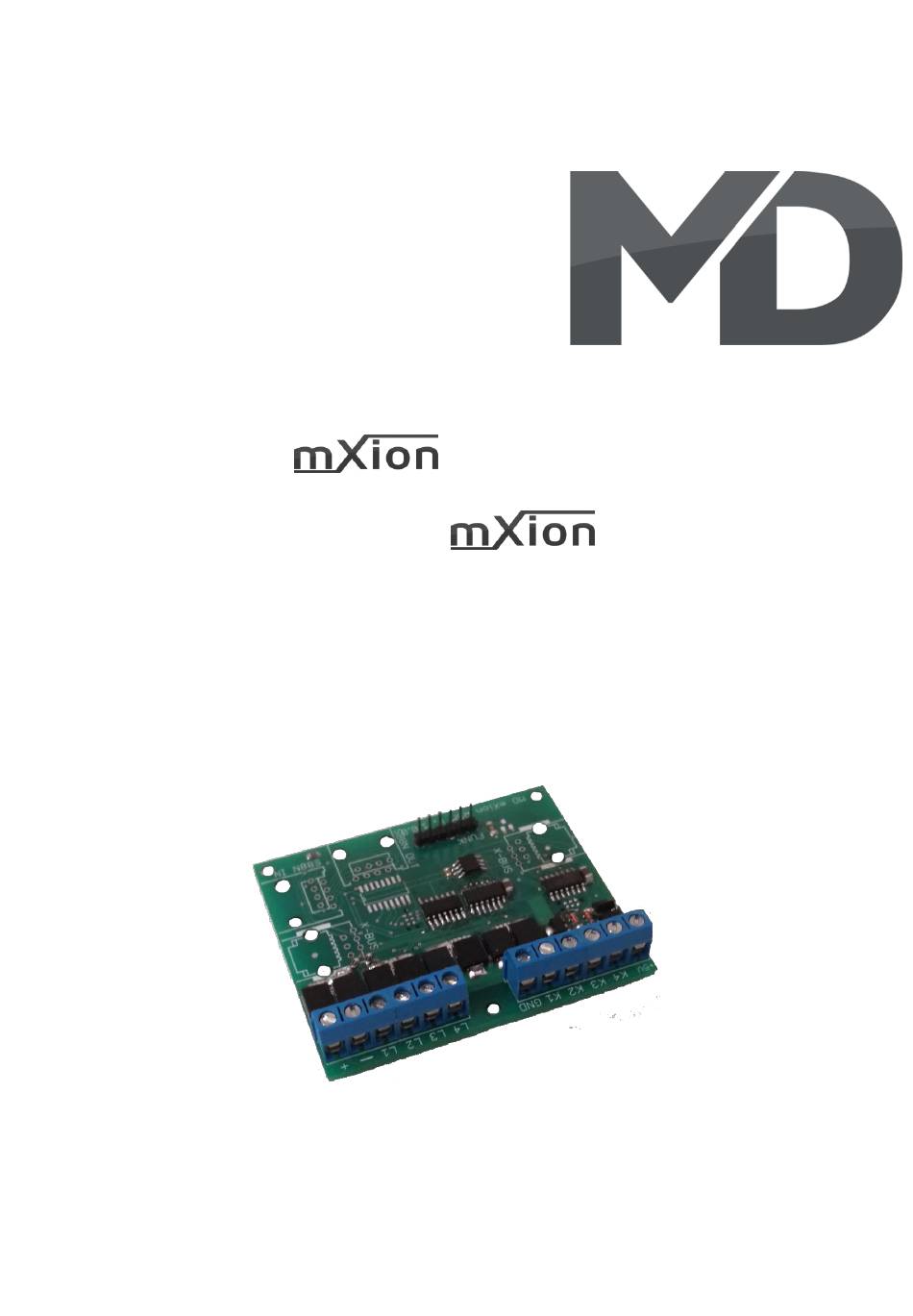

- Page 1 BM Bedienungsanleitung BM User manual...
- Page 2 Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value er passen, da dieser sonst zerstört werden before hooking up any other kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible keine Haftung. For any damage if this is disregarded. HINWEIS: Funktionsausgang A3...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Table of Contents Grundlegende Informationen General information Funktionsumfang Summary of functions Lieferumfang Scope of supply Inbetriebnahme Hook-Up Anschlussbuchsen Connectors Anschluss von LEDs zur Anzeige Connection of LEDs for display Anschluss an Rückmeldemodule Connection for Feedback modules Produktbeschreibung Product description Technische Daten Technical data Garantie, Reparatur... -
Page 4: General Information
Grundlegende Informationen General information Wir empfehlen die Anleitung gründlich We recommend studying this manual zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and Betrieb nehmen. operating your new device. Bauen Sie das Modul an einem geschützten Place the decoder in a protected location. Platz ein. -
Page 5: Summary Of Functions
Funktionsumfang Summary of Funktions ▪ 8A Dauerlast je Abschnitt, 10A Spitze 8A power each output, 10A peak current ▪ 4 Belegtmeldeeinheiten für 4 Gleisabschnitte 4 train detection inputs for 4 track sections ▪ 4 Spannungsdetektoren zur Gleisüberwachung 4 voltage detection for train detection ▪... -
Page 6: Scope Of Supply
Lieferumfang Scope of supply ▪ Bedienungsanleitung Manual ▪ mXion BM mXion BM... -
Page 7: Hook-Up
Inbetriebnahme Hook-Up Bauen bzw. platzieren Sie Ihr Install your device in compliance with Gerät sorgfältig nach den Plänen the connecting diagrams in this manual. dieser Bedienungsanleitung. The device is protected against shorts and Die Elektronik ist generell gegen excessive loads. However, in case of a Kurzschlüsse oder Überlastung connection error e.g. -
Page 8: Connectors
Anschlussbuchsen Connectors Versorgungsspannung Gleisabschnitte Meldeausgänge Masse Power supply Track outputs Detection output Anschluss von LEDs zur Anzeige Connection for LEDs for display Widerstand = 470 Ohm Resistor = 470 Ohm... -
Page 9: Connection For Feedback Modules
RM (MD-7000) for S88. Alternativ unser RBM (MD-7002), welcher XpressNet® and S88. Alternatively our RBM bereits das RM und BM Modul in einem (MD-7002) which already the RM and BM Baustein vereint. modules in one building block united. Rückmeldemodul/Feedback module GND K1/In1 K2/In2 K3/In3 K4/In4 Gleisanschluss, siehe nächste Seite... - Page 10 Zentrale/Booster Central/Booster Abschnitt 1 Abschnitt 4 Abschnitt 2 Abschnitt 3 Segment 1 Segment 4 Segment 2 Segment 3...
-
Page 11: Product Description
Produktbeschreibung Product description Das mXion BM ist ein universeller, analog und The mXion BM is a universal, analog and digital (jedes Format/System) einsetzbarer digital (any format/system) usable Belegtmelder zur Erkennung von Stromverbrauchern occupancy detector for the detection of innerhalb eines Abschnittes. Das Modul unterstützt electricity consumers within a section. -
Page 12: Technical Data
Technische Daten Technical data Spannung: Power supply: 7-25V DC/DCC 7-25V DC/DCC 5-18V AC 5-18V AC Stromaufnahme: Current: 10mA (ohne Funktionsausgänge) 10mA (without functions) Maximaler Funktionsstrom: Maximum function current: je Kanal L1-L4 8A each channel L1-L4 8A Temperaturbereich: Temperature range: -20 bis 80°C -20 up to 80°C Abmaße L*B*H (cm): Dimensions L*B*H (cm):... -
Page 13: Warranty, Service, Support
Return kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of Auf unserer Internetseite finden Sie die purchase with the returned good. Please jeweils aktuellen Broschüren,... -
Page 14: Hotline
Hotline Hotline Bei Serviceanfragen und Schaltplänen For technical support and schematics for für Anwendungsbeispiele richten Sie sich application examples contact: bitte an: MD Electronics MD Electronics info@md-electronics.de info@md-electronics.de service@md-electronics.de service@md-electronics.de www.md-electronics.de www.md-electronics.de MD-TV MD-TV...
