D G F r
6000-3590-0000-1XX 35900-2020 V103 03 ⁄ 2020
xx - Modbus - T3
HYGRASGARD
®
D
Bedienungs- und Montageanleitung
Feuchte- und Temperaturfühler,
kalibrierfähig, mit Modbus-Anschluss (Tyr 3)
G
Operating Instructions, Mounting & Installation
Humidity and temperatures sensors,
calibratable, with Modbus connection (Tyr 3)
F
Notice d'instruction
Sonde d'humidité et de température,
étalonnable, avec raccordement Modbus (Tyr 3)
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры, калибруемый,
с возможностью подключения к шине Modbus (Tyr 3)
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
®
HYGRASGARD
xx - Modbus - T3
Advertisement
Table of Contents
Related Manuals for S+S Regeltechnik HYGRASGARD Modbus-T3 Series
Summary of Contents for S+S Regeltechnik HYGRASGARD Modbus-T3 Series

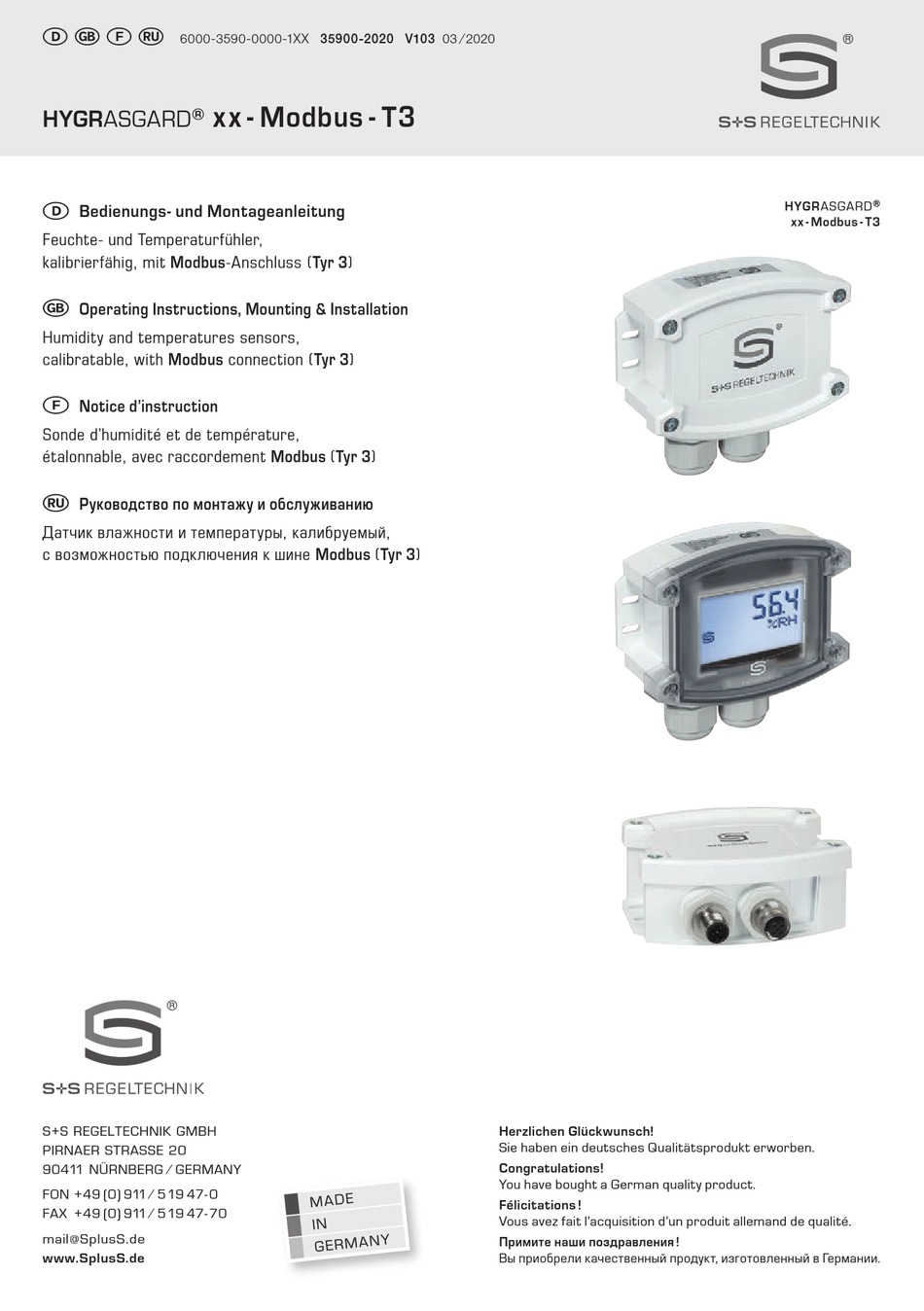

- Page 1 Sonde d’humidité et de température, étalonnable, avec raccordement Modbus (Tyr 3) Руководство по монтажу и обслуживанию Датчик влажности и температуры, калибруемый, с возможностью подключения к шине Modbus (Tyr 3) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄...
