S+S Regeltechnik AERASGARD RFTF-CO2 Operating Instructions, Mounting & Installation
Room-co2-humidity and temperature sensor
Hide thumbs
Also See for AERASGARD RFTF-CO2:
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
D G F r

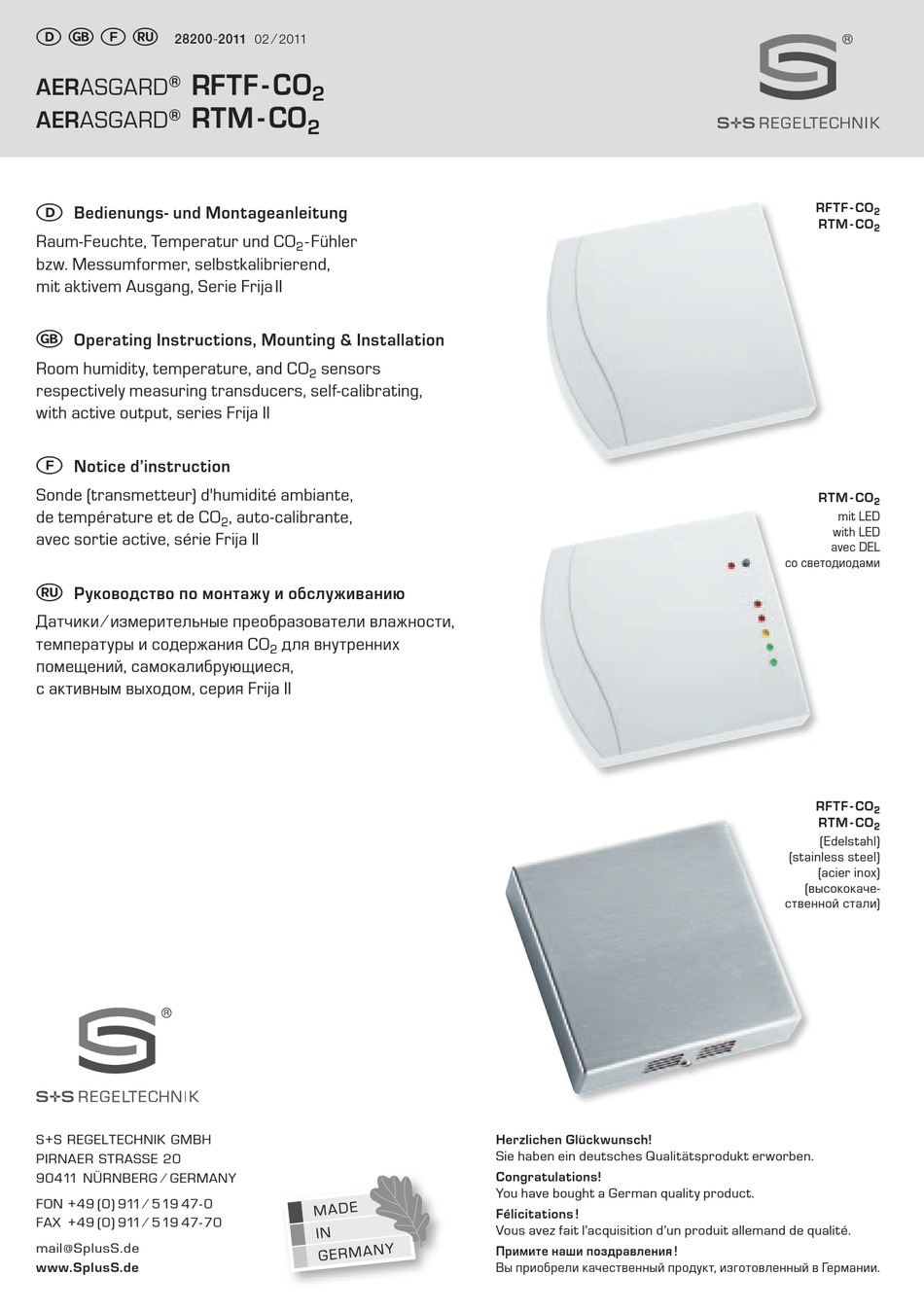

28200-2011 02 ⁄ 2011
RFTF - CO
AERASGARD
®
RTM - CO
AERASGARD
®
D
Bedienungs- und Montageanleitung
Raum-Feuchte, Temperatur und CO
bzw. Messumformer, selbstkalibrierend,
mit aktivem Ausgang, Serie Frija II
G
Operating Instructions, Mounting & Installation
Room humidity, temperature, and CO
respectively measuring transducers, self-calibrating,
with active output, series Frija II
F
Notice d'instruction
Sonde (transmetteur) d'humidité ambiante,
de température et de CO
avec sortie active, série Frija II
r
Руководство по монтажу и обслуживанию
Датчики ⁄ измерительные преобразователи влажности,
температуры и содержания CO
помещений, самокалибрующиеся,
с активным выходом, серия Frija II
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
2
2
- Fühler
2
sensors
2
, auto-calibrante,
2
для внутренних
2
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
RFTF - CO
2
RTM - CO
2
RTM - CO
2
mit LED
with LED
avec DEL
со светодиодами
RFTF - CO
2
RTM - CO
2
(Edelstahl)
(stainless steel)
(acier inox)
(высококаче-
ственной стали)
Advertisement
Table of Contents
Related Manuals for S+S Regeltechnik AERASGARD RFTF-CO2
Summary of Contents for S+S Regeltechnik AERASGARD RFTF-CO2
- Page 1 RFTF - CO RTM - CO (Edelstahl) (stainless steel) (acier inox) (высококаче- ственной стали) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product. FON +49 (0) 911 ⁄ 5 19 47- 0 Félicitations ! ...
- Page 2 D G F r RFTF - CO AERASGARD ® 2 RTM - CO AERASGARD ® Maßzeichnung Gehäuse Frija II Dimensional drawing Enclosure Frija II Plan coté boîtier Frija II Габаритный чертеж Корпус Frija II Maßzeichnung Gehäuse Edelstahl Dimensional drawing Enclosure stainless steel Plan coté boîtier acier inox Габаритный чертеж Корпус высококачественной стали...
-
Page 3: Technische Daten
® AERASGARD RFTF - CO ⁄ RTM - CO Der selbstkalibrierende, mikroprozessorgesteuerte AERASGARD ® RFTF - CO RFTF - CO Anschlussbild und RTM - CO dient zur Erfassung des CO -Gehaltes der Luft im Bereich von 0 ... 2000 ppm CO . Die Messsignale des CO -Transmitter werden in Standard- UB+ 24V DC signale von 0 - 10 V umge wandelt. -
Page 4: Montage Und Installation
Montage und Installation ACHTUNG ! Die minimale CO - Konzentration von Außenluft beträgt in begrünten, industriearmen Gegenden ca. 350 ppm (Ausgangs spannung = 1,75 V). Der Gas- austausch im Sensorelement erfolgt durch Diffusion. Je nach Konzentrationsänderung und Strömungs geschwindigkeit der Luft in Sensorumgebung kann die Reaktion des Gerätes auf die Konzentrationsänderung verzögert auftreten. Die Einbaulage des Gerätes ist zwingend so zu wählen, dass der Luftstrom in das Kanalrohr „drückt“. -
Page 5: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in nicht kondensierender Luft ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Der Spannungsausgang ist kurzschlussfest. – Dass Anlegen einer Überspannung zerstört das Gerät. – Bei Verunreinigungen empfehlen wir eine werksseitige Reinigung und Neukalibrierung. –... -
Page 6: Technical Data
® AERASGARD RFTF - CO ⁄ RTM - CO The self-calibrating microprocessor-controlled devices AERASGARD ® RFTF- RFTF - CO Connecting diagram and RTM-CO are used to detect the CO content in air within a range of 0 ppm to 2000 ppm CO . The measurement signals from the CO transmitter UB+ 24V DC are converted into standard signals of 0 -10 V. - Page 7 Mounting and Installation ATTENTION! The minimum CO concentration of outdoor air amounts to ca. 350 ppm (output voltage = 1.75 V) in leafy, hardly industrialized areas. A sensor self-test is initiated by above-atmospheric or below-atmospheric pressure or by exposure of the sensor to more than 5000 ppm CO .
- Page 8 General notes – This device may only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – The voltage output is short-circuit proof. – Applying overvoltage will destroy the device. – In case of pollution, we recommend cleaning and recalibration in the factory. –...
-
Page 9: Caractéristiques Techniques
® AERASGARD RFTF - CO ⁄ RTM - CO Les sondes AERASGARD ® RFTF - CO et RTM - CO , sondes auto-calibrantes RFTF - CO Schéma de raccordement commandées par microprocesseur, servent à la mesure de la teneur en CO de l’air sur une plage de 0 ppm à 2 000 ppm de CO . -
Page 10: Montage Et Installation
Montage et installation ATTENTION ! La teneur minimale en CO de l’air extérieur dans des régions vertes à faible degré d’industrialisation est de l’ordre de 350 ppm (tension de sortie = 1,75 V). En cas de dépression, de surpression ou d’une alimentation du capteur avec plus de 5000 ppm CO , un autocontrôle du capteur sera initia- lisé. - Page 11 Généralités – Cet appareil ne doit être utilisé que dans un air sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – La sortie en tension est isolée de la masse. – L’application d’une surtension causera la destruction de l’appareil. –...
-
Page 12: Технические Данные
® AERASGARD RFTF - CO ⁄ RTM - CO Самокалибрующиеся, управляемые микропроцессором датчики AERASGARD ® RFTF - CO Схема подключения RFTF - CO и RTM-CO служат для измерения содержания в воздухе углекисло- го газа в диапазоне от 0 ppm до 2000 ppm CO . Сигналы измерения преоб- UB+ 24V DC разуются... -
Page 13: Монтаж И Подключение
Монтаж и подключение ВНИМАНИЕ! Минимальная концентрация CO в наружном воздухе в озелененных районах с малым количеством промышленных объектов составляет прибл. 350 ppm (выходное напряжение 1,75 В). Пониженное ⁄ повышенное давление или подача к чувствительному элементу воздушной смеси с содержанием CO более 5000 ppm автоматически инициирует процесс самотестирования. В процессе самотестирования выходное напря- жение... - Page 14 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – Выход напряжения защищен от короткого замыкания. – Приложение завышенного напряжения к выходу напряжения выводит прибор из строя. –...
- Page 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 16 D G F r RFTF - CO AERASGARD ® 2 RTM - CO AERASGARD ® ...
