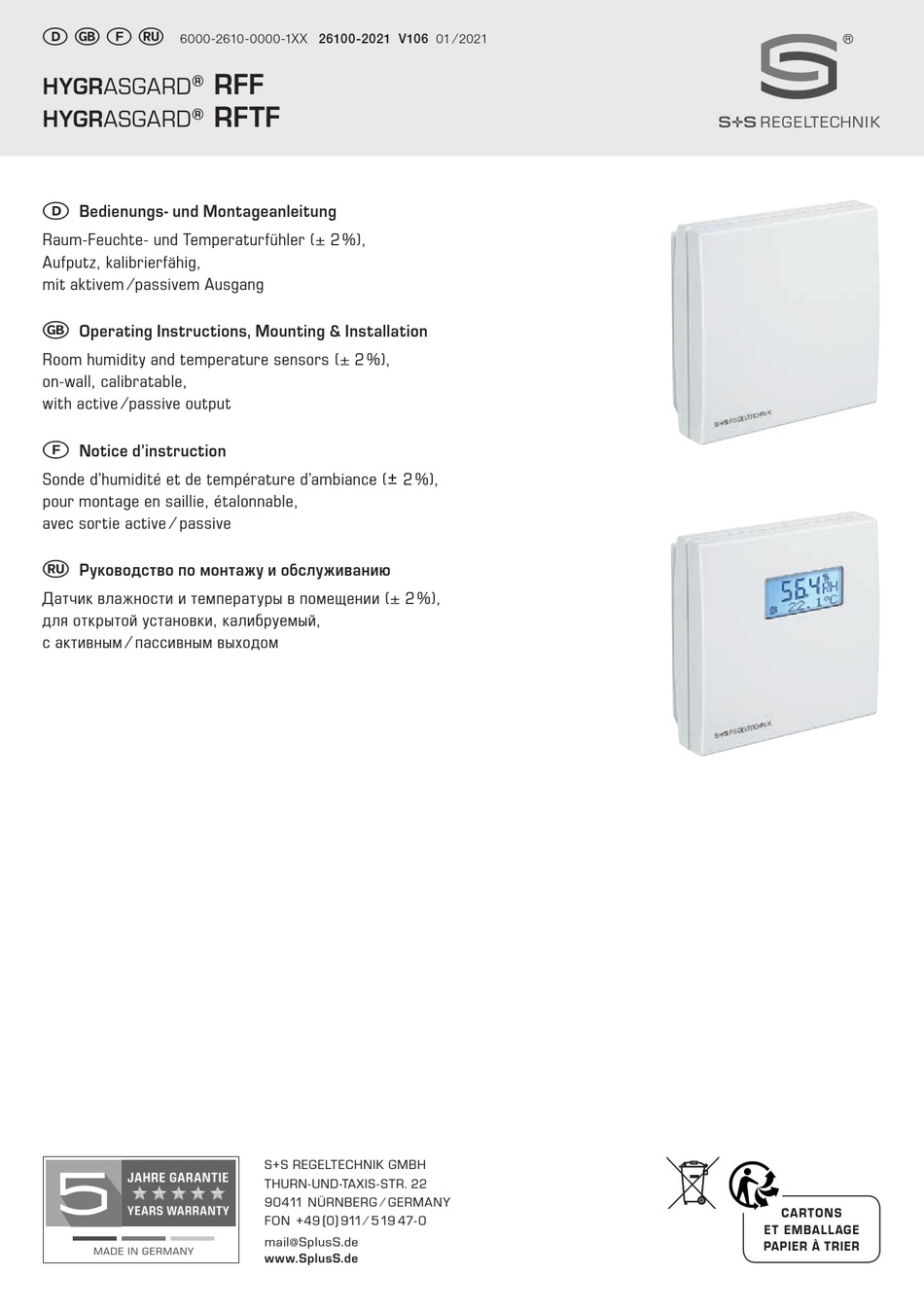

D G F r
6000-2610-0000-1XX 26100-2021 V106 01 ⁄ 2021
RFF

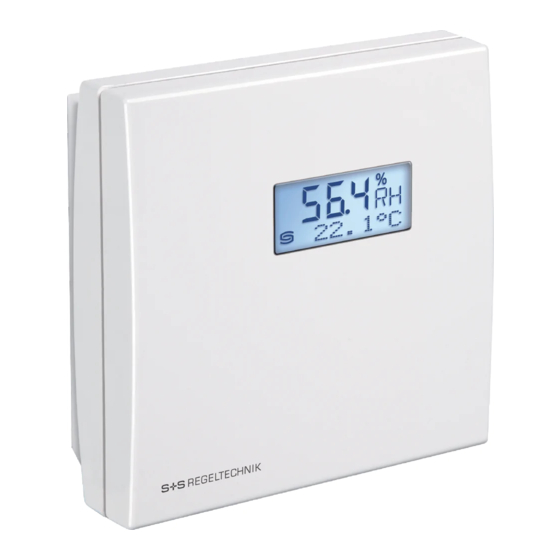

HYGRASGARD
®
RFTF
HYGRASGARD
®
D
Bedienungs- und Montageanleitung
Raum-Feuchte- und Temperaturfühler (± 2 %),
Aufputz, kalibrierfähig,
mit aktivem ⁄ passivem Ausgang
G
Operating Instructions, Mounting & Installation
Room humidity and temperature sensors (± 2 %),
on-wall, calibratable,
with active ⁄ passive output
F
Notice d'instruction
Sonde d'humidité et de température d'ambiance (± 2 %),
pour montage en saillie, étalonnable,
avec sortie active ⁄ passive
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры в помещении (± 2 %),
для открытой установки, калибруемый,
с активным ⁄ пассивным выходом
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Advertisement
Related Manuals for S+S Regeltechnik HYGRASGARD RFTF-U Series
Summary of Contents for S+S Regeltechnik HYGRASGARD RFTF-U Series
- Page 1 Руководство по монтажу и обслуживанию Датчик влажности и температуры в помещении (± 2 %), для открытой установки, калибруемый, с активным ⁄ пассивным выходом S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Page 2 D G F r HYGRASGARD ® RFTF HYGRASGARD ® Maßzeichnung Dimensional drawing RFTF Plan coté Габаритный чертеж 27.2...
-
Page 3: Technische Daten
® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Der kalibrierfähige Feuchte- und Temperatursensor HYGRASGARD ® RFF ⁄ RFTF misst die relative Feuchte und ⁄ oder die Temperatur der Luft. Er wandelt die Messgrößen Feuchte und Temperatur in ein Normsignal von 0 - 10 V oder 4...20 mA um, ist wahlweise mit Display (zur Anzeige der Ist- Feuchte und -Temperatur) oder ohne Display erhältlich, im formschönen Gehäuse aus Kunststoff, mit Schnapp deckel, Unterteil mit 4-Lochbefestigung, für Montage auf senkrecht oder waagerecht installierten UP-Dosen, mit Sollbruchstelle für Aufputz anschluss. - Page 4 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 ® HYGRASGARD Raum-Feuchtefühler HYGRASGARD ® RFTF Raum-Feuchte- und Temperaturfühler Typ ⁄ WG01 Messbereich ⁄ Anzeige Ausgang Display Art.-Nr. Feuchte Temperatur Feuchte Temperatur (Baldur 1 ) (aktiv) R F F - I 0...100 % r.
- Page 5 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Anzeige RFTF Display Die zweistellige Anzeige wechselt zwischen dem IST-Feuchtewert in % r. H. und dem IST-Temperaturwert in °C. Zur besseren Ablesbarkeit ist eine Hintergrundbeleuchtung vorhanden. Feuchtetabelle Temperaturtabelle MB: 0 …100 % r. H. MB: 0 …+50 °C °C r.H.
- Page 6 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Schaltbild RFTF - U - x Schaltbild RFTF - I - x (Baldur 1 ) RFTF - U - x mit Display (Baldur 1 ) RFTF - I - x mit Display Stecker Stecker Display...
- Page 7 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Anschlussbild RFTF - U Anschlussbild RFTF - I Ausgang: mit ⁄ ohne Display Ausgang: mit ⁄ ohne Display 0 -10 V 4 ... 20 mA 230V AC 230V AC Bürde 24V AC/DC 24V DC 1 2 3 4 1 2 3 4...
- Page 8 ® HYGRASGARD RFF ⁄ RFTF VERSORGUNGSSPANNUNG: Schaltbild Einzelbetrieb Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs- spannung bei 0 - 10 V Geräten. Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird Schaltung die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspannung Versorgung mit...
-
Page 9: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –... -
Page 10: Technical Data
® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 The calibratable room humidity and temperature sensor HYGRASGARD ® RFF ⁄ RFTF measures the relative humidity and ⁄ or temperature of air. It converts the measurands humidity and temperature into standard signals of 0 -10 V or 4...20 mA and is available with or without an optional display (for displaying actual humidity and actual temperature) in an elegant housing made of plastic, with snap-on lid, base with 4-hole attachment for installation on vertically or horizontally installed in-wall flush boxes, with predetermined breaking point for on-wall cable entry. - Page 11 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 ® HYGRASGARD Room humidity sensors HYGRASGARD ® RFTF Room humidity and temperature sensors Type ⁄ WG01 Measuring Range ⁄ Readout Output Display Item No. Humidity Temperature Humidity Temperature (Baldur 1 ) (active) R F F - I 0...100 % r.
- Page 12 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Display RFTF Readout The two-line display readout switches between the ACTUAL humidity reading in % r. H. and the ACTUAL temperature reading in °C. Backlighting is installed for better instrument readability. Humidity table Temperature table MR: 0 …100 % r.
- Page 13 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Schematic diagram RFTF - U - x Schematic diagram RFTF - I - x (Baldur 1 ) RFTF - U - x with display (Baldur 1 ) RFTF - I - x with display Plug for Plug for display...
- Page 14 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Connecting diagram RFTF - U Connecting diagram RFTF - I Output: with ⁄ without Display Output: with ⁄ without Display 0 -10 V 4 ... 20 mA 230V AC 230V AC Working resistance 24V AC/DC...
- Page 15 ® HYGRASGARD RFF ⁄ RFTF SUPPLY VOLTAGE : Connecting scheme Individual operation For operating voltage reverse polarity protection, a one-way rectifier or reverse polarity protection diode is integrated in this device variant. This internal one-way rectifier also allows operating 0 - 10 V devices on AC supply voltage.
-
Page 16: General Notes
General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄... -
Page 17: Caractéristiques Techniques
® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Le capteur HYGRASGARD ® RFF ⁄ RFTF, capteur d’humidité-température étalonnable, mesure l’humidité relative et ⁄ ou la température de l’air. Il convertit les grandeurs de mesure, humidité et température, en un signal normalisé de 0 -10 V ou de 4...20 mA, il est disponible au choix avec ou sans écran (pour afficher l’humidité... - Page 18 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 ® HYGRASGARD Sonde d’humidité d’ambiance HYGRASGARD ® RFTF Sonde d’humidité et de température d’ambiance Type ⁄ WG01 plage de mesure ⁄ affichage sortie écran référence humidité température humidité température (Baldur 1 ) (actif) R F F - I 0...100 % h.r.
- Page 19 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Affichage RFTF écran rétro-éclairé L’affichage à deux chiffres commute entre la valeur de l’humidité effective en % h.r. et la valeur de la température effective en °C. Afin de garantir une meilleure lisibilité des valeurs, l’appareil est muni d’un écran rétro-éclairé.
- Page 20 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Schéma de raccordement RFTF - U - x Schéma de raccordement RFTF - I - x (Baldur 1 ) RFTF - U - x avec écran (Baldur 1 ) RFTF - I - x avec écran Plug for Plug for display...
- Page 21 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Schéma de raccordement RFTF - U Schéma de raccordement RFTF - I Sortie: avec ⁄ sans écran Sortie: avec ⁄ sans écran 0 -10 V 4 ... 20 mA 230V AC 230V AC Working resistance...
- Page 22 ® HYGRASGARD RFF ⁄ RFTF TENSION D’ALIMENTATION : Schéma de raccordement individuel Cette variante d’appareil est dotée d’une protection contre l’inversion de polarité, c’.-à.-d. elle comprend un redressement demi-onde (diode de redresse ment). Grâce à cette diode de redressement intégrée, les appareils 0 -10 V peuvent également être alimentés en courant alternatif.
- Page 23 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Page 24: Технические Данные
® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Калибруемый канальный датчик влажности ⁄ температуры HYGRASGARD ® RFF ⁄ RFTF измеряет относительную влажность и температуру воздуха. Он преобразует измеряемые величины влажности и температуры в нормированный сигнал 0–10 В или 4 ... 20 мА, доступен в исполнениях с дисплеем... - Page 25 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 ® HYGRASGARD Датчик влажности в помещении HYGRASGARD ® RFTF Датчик влажности и температуры в помещении Тип ⁄ WG01 Диапазон изм. ⁄ индикация Выход Дисплей Арт. № влажность температура влажность температура (Baldur 1 ) (активный) R F F - I 0 …100 % отн.
- Page 26 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Подключение RFTF дисплея Двухразрядный индикатор попеременно отображает измеренные значения влажности в процентах и температуры в °C. Для лучшей читаемости использована фоновая подсветка. Таблица значений Таблица значений влажности температуры Диап. вл.: Диап. вл.: 0 …100 % отн.
- Page 27 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Схема подключения RFTF - U - x Схема подключения RFTF - I - x (Baldur 1 ) RFTF - U - x с дисплеем (Baldur 1 ) RFTF - I - x с дисплеем Plug for Plug for display...
- Page 28 ® HYGRASGARD RFF ⁄ RFTF Rev. 2021 - V23 Схема подключения RFTF - U Схема подключения RFTF - I Выход: с дисплеем ⁄ без дисплея Выход: с дисплеем ⁄ без дисплея 0 -10 В 4 ... 20 мA 230V AC 230V AC Working resistance...
- Page 29 ® HYGRASGARD RFF ⁄ RFTF НАПРЯЖЕНИЕ ПИТАНИЯ: Схема соединения Одиночное подключение В качестве защиты от неправильного подключения рабочего напряжения в данный вариант прибора интегрирован однополупериодный выпрямитель или диод защиты от напряжения обратной полярности. В случае приборов, рассчитанных на напряжение 0 – 10 В, этот встроенный выпрямитель допускает...
- Page 30 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли...
- Page 31 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 32 D G F r HYGRASGARD ® RFTF HYGRASGARD ® Baldur Gehäuse Housing Boîtier Корпус Zum Öffnen des Gehäuses einen Schraubendreher (2,0) in die Nut mittig ansetzen, nach unten drücken und den Bodenrahmen etwas anheben. Den Deckel nach vorne ziehen und halten. To open the housing, set a screwdriver (2.0) in the groove at centre, press down, and lift up the bottom frame slightly.
