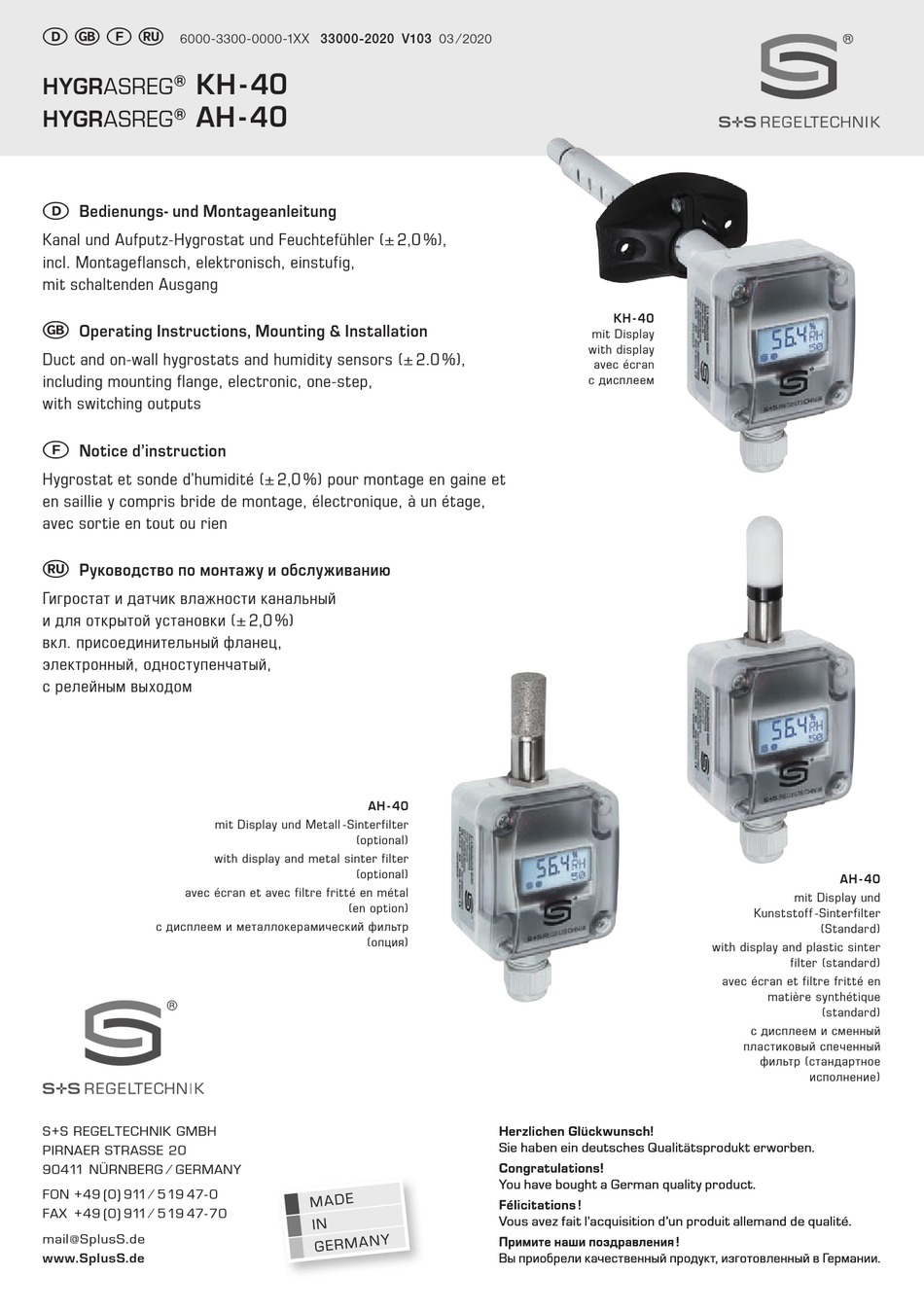

6000-3300-0000-1XX 33000-2020 V103 03 ⁄ 2020
KH - 40
HYGRASREG
®
AH - 40
HYGRASREG
®
D
Bedienungs- und Montageanleitung
Kanal und Aufputz-Hygrostat und Feuchtefühler (± 2,0 %),
incl. Montageflansch, elektronisch, einstufig,
mit schaltenden Ausgang
G
Operating Instructions, Mounting & Installation
Duct and on-wall hygrostats and humidity sensors (± 2.0 %),
including mounting flange, electronic, one-step,
with switching outputs
F
Notice d'instruction
Hygrostat et sonde d'humidité (± 2,0 %) pour montage en gaine et
en saillie y compris bride de montage, électronique, à un étage,
avec sortie en tout ou rien
r
Руководство по монтажу и обслуживанию
Гигростат и датчик влажности канальный
и для открытой установки (± 2,0 %)
вкл. присоединительный фланец,
электронный, одноступенчатый,
с релейным выходом
mit Display und Metall -Sinterfilter
with display and metal sinter filter
avec écran et avec filtre fritté en métal
с дисплеем и металлокерамический фильтр
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
AH - 40
(optional)
(optional)
(en option)
(опция)
Herzlichen Glückwunsch!
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
Congratulations!
You have bought a German quality product.
You have bought a German quality product.
Félicitations !
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
Вы приобрели качественный продукт, изготовленный в Германии.
KH - 40
mit Display
with display
avec écran
с дисплеем
Kunststoff -Sinterfilter
with display and plastic sinter
avec écran et filtre fritté en
с дисплеем и сменный
пластиковый спеченный
фильтр (стандартное
AH - 40
mit Display und
(Standard)
filter (standard)
matière synthétique
(standard)
исполнение)
Advertisement
Table of Contents
Related Manuals for S+S Regeltechnik HYGRASREG KH-40 Series
Summary of Contents for S+S Regeltechnik HYGRASREG KH-40 Series
- Page 1 écran et filtre fritté en matière synthétique (standard) с дисплеем и сменный пластиковый спеченный фильтр (стандартное исполнение) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! Congratulations! 90411 NÜRNBERG ⁄...
- Page 2 D G F r KH - 40 HYGRASREG ® AH - 40 HYGRASREG ® Maßzeichnung KH - 40 Dimensional drawing mit Display Plan coté with display Габаритный чертеж avec écran с дисплеем M12-Steckverbinder M16x1.5 (optional auf Anfrage) M12 connector (optional on request) connecteur M12 (en option et sur demande) ø32.3...
-
Page 3: Technische Daten
® HYGRASREG KH - 40 ⁄ AH - 40 Rev. 2020 - V15 Elektronischer Hygrostat und Feuchtefühler HYGRASREG ® KH - 40 ⁄ AH - 40 mit einem schaltenden Ausgang, einstellbarer Schaltschwelle und Display zur Anzeige der IST-Feuchte (Genauigkeits klasse ± 2,0 % r.H.) bzw. zur Einstellung der Soll-Feuchte. Er ist geeignet zur Regelung und Über wachung der relativen Luftfeuchte, z.B. -
Page 4: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Schaltbild KH - 40 Anschlussbild KH - 40 AH - 40 AH - 40 Einstellung max. min. Schaltpunkt 5% - 95% r.H. UB+ Versorgungsspannung 24 V AC/DC frei Schließer Wechsler 1 2 3 13 11 12 (24 V) Öffner ANZEIGE IM DISPLAY Nullpunktkalibrierung... -
Page 5: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –... -
Page 6: Technical Data
® HYGRASREG KH - 40 ⁄ AH - 40 Rev. 2020 - V15 Electronic hygrostat and humidity sensor HYGRASREG ® KH - 40 ⁄ AH - 40 with one switching output, adjustable switching threshold and display for displaying ACTUAL humidity (accuracy class ± 2.0 % r.H.) and for setting the target humidity. It is suitable for controlling and monitoring the relative air humidity, e.g. -
Page 7: Switchpoint Setting
Installation and Commissioning Schematic diagram KH - 40 Connecting diagram KH - 40 AH - 40 AH - 40 Switchpoint max. min. setting 5% - 95% r.H. UB+ supply voltage 24V AC/DC free Normally changeover 1 2 3 13 11 12 open contact (24 V) Breaker... - Page 8 General notes – This device must only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...
-
Page 9: Caractéristiques Techniques
® HYGRASREG KH - 40 ⁄ AH - 40 Rev. 2020 - V15 Hygrostat et capteur d'humidité électronique HYGRASREG ® KH - 40 ⁄ AH - 40 avec une sortie à seuil, seuils de commutation et écran réglables pour l'affichage de l'humidité réelle (classe de précision ± 2,0 % h.r.) ou pour le réglage de l'humidité de consigne. Il est adapté... -
Page 10: Montage Et Mise En Service
Montage et mise en service Schéma de raccordement KH - 40 Schéma de raccordement KH - 40 AH - 40 AH - 40 Switchpoint max. min. setting 5% - 95% r.H. UB+ supply voltage 24V AC/DC free Normally changeover 1 2 3 13 11 12 open contact (24 V) - Page 11 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Page 12: Технические Данные
® HYGRASREG KH - 40 ⁄ AH - 40 Rev. 2020 - V15 Электронный гигростат и датчик влажности HYGRASREG ® KH - 40 ⁄ AH - 40 с релейным выходом, настраиваемым порогом переключения и дисплеем для отображения и дисплеем для отображения измеренной влажности (класс точности ± 2,0 % отн. влажности) и настройки заданных значений. -
Page 13: Напряжение Питания
Монтаж и ввод в эксплуатацию Схема подключения KH - 40 Схема соединения KH - 40 AH - 40 AH - 40 Switchpoint max. min. setting 5% - 95% r.H. UB+ supply voltage 24V AC/DC free Normally changeover 1 2 3 13 11 12 open contact (24 V) - Page 14 Указания к продуктам – Прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли...
- Page 15 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
