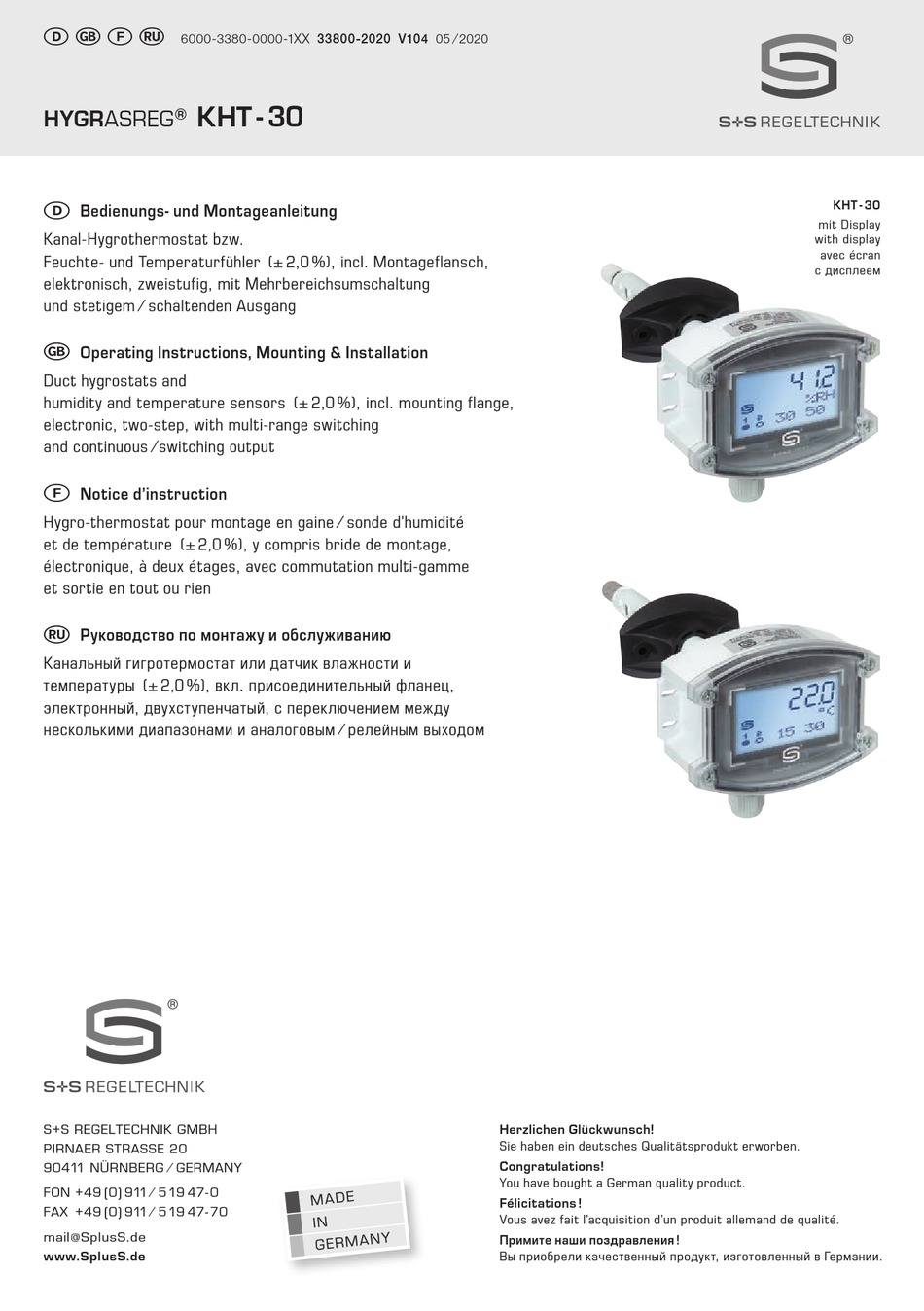

6000-3380-0000-1XX 33800-2020 V104 05 ⁄ 2020
KHT - 30
HYGRASREG
®
D
Bedienungs- und Montageanleitung
Kanal-Hygrothermostat bzw.
Feuchte- und Temperaturfühler (± 2,0 %), incl. Montageflansch,
elektronisch, zweistufig, mit Mehrbereichsumschaltung
und stetigem ⁄ schaltenden Ausgang
G
Operating Instructions, Mounting & Installation
Duct hygrostats and
humidity and temperature sensors (± 2,0 %), incl. mounting flange,
electronic, two-step, with multi-range switching
and continuous ⁄ switching output
F
Notice d'instruction
Hygro-thermostat pour montage en gaine ⁄ sonde d'humidité
et de température (± 2,0 %), y compris bride de montage,
électronique, à deux étages, avec commutation multi-gamme
et sortie en tout ou rien
r
Руководство по монтажу и обслуживанию
Канальный гигротермостат или датчик влажности и
температуры (± 2,0 %), вкл. присоединительный фланец,
электронный, двухступенчатый, с переключением между
несколькими диапазонами и аналоговым ⁄ релейным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.

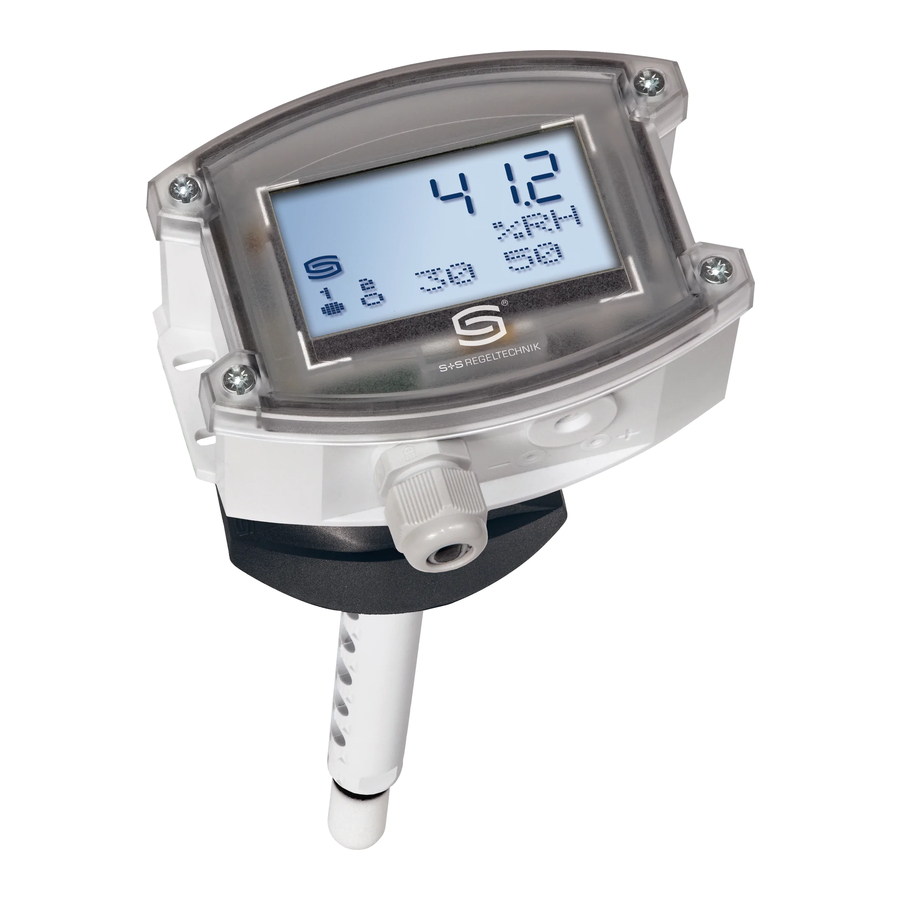

KHT - 30
mit Display
with display
avec écran
с дисплеем
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for S+S Regeltechnik HYGRASREG KHT-30 Series
Summary of Contents for S+S Regeltechnik HYGRASREG KHT-30 Series
- Page 1 Канальный гигротермостат или датчик влажности и температуры (± 2,0 %), вкл. присоединительный фланец, электронный, двухступенчатый, с переключением между несколькими диапазонами и аналоговым ⁄ релейным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄...
- Page 2 D G F r KHT - 30 HYGRASREG ® Maßzeichnung KHT - 30 Dimensional drawing Plan coté Габаритный чертеж ø32.3 ø32.3 ø20 ø20 M12-Steckverbinder (optional auf Anfrage) M12 connector (optional on request) connecteur M12 (en option et sur demande) разъем M12 (опционально...
-
Page 3: Technische Daten
® HYGRASREG KHT - 30 Rev. 2020 - V25 Elektronischer Kanal-Hygrostat und/oder Kanal-Thermostat HYGRASREG ® KHT-30 mit einem stetigem und zwei schaltenden Ausgängen, einstellbareren Schaltschwellen und Display zur Anzeige der IST-Feuchte und/oder IST-Temperatur (Genauigkeits klasse ± 2,0 % r.H.). Die Sollwerte können der relative Feuchte und/oder der Temperatur zugeordnet werden. -
Page 4: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Rev. 2020 - V25 Schaltausgang KHT - 30 Schaltausgang 1 Schaltausgang 2 eingestellte eingestellte Schaltschwelle Schaltschwelle unterschritten unterschritten 12 13 22 23 eingestellte eingestellte Schaltschwelle Schaltschwelle überschritten überschritten Hysterese Hysterese 12 13 22 23 3% r.H./1K 3% r.H./1K °C / % r.H. -
Page 5: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Um optimale Messergebnisse zu erzielen, ist für eine gute Luftvermischung am Messort zu sorgen – Staub- und Verunreinigungen verfälschen das Messergebnis und sind zu vermeiden. Geringe Verunreinigungen und Staubablagerungen können mit Druck- luft beseitigt werden. -
Page 6: Technical Data
® HYGRASREG KHT - 30 Rev. 2020 - V25 Electronic duct hygrostat and/or duct thermostat HYGRASREG ® KHT-30 with a continuous and two switching outputs, adjustable switching thresholds and display for indicating ACTUAL humidity and/or ACTUAL temperature (accuracy class ± 2.0 % r.H.).. The setpoints can be allocated to the relative humidity and/or to the temperature. - Page 7 Installation and Commissioning Rev. 2020 - V25 Switching KHT - 30 output Switching output 1 Switching output 2 Gone below Gone below preset preset switchpoint switchpoint threshold threshold 12 13 22 23 Preset Preset switchpoint switchpoint threshold threshold Hysteresis Hysteresis 12 13 exeeded 22 23...
- Page 8 General notes – This device must only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – To achieve optimum measurement results, provide for good intermixture of air at the measuring point – Dust and contamination falsify measurement results and are to be avoided. Slight pollution and dust deposits can be removed by using compressed air. –...
-
Page 9: Caractéristiques Techniques
® HYGRASREG KHT - 30 Rev. 2020 - V25 Hygrostat et/ou thermostat électronique pour montage en gaine HYGRASREG ® KHT-30 avec une sortie en continue et deux sorties en tout ou rien, seuils de commutation et écran réglables pour l'affichage de l'humidité réelle et/ou de la température réelle (classe de précision ± 2,0 % h.r.). Les valeurs de consigne peuvent être attribuées à... -
Page 10: Montage Et Mise En Service
Montage et mise en service Rev. 2020 - V25 Sortie de KHT - 30 commutation Switching output 1 Switching output 2 Gone below Gone below preset preset switchpoint switchpoint threshold threshold 12 13 22 23 Preset Preset switchpoint switchpoint threshold threshold Hysteresis Hysteresis... - Page 11 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Veillez à ce que l’air sur le lieu de mesure soit bien mélangé, afin d’obtenir des résultats de mesure les meilleurs possibles. –...
-
Page 12: Технические Данные
® HYGRASREG KHT - 30 Rev. 2020 - V25 Электронный канальный гигростат и/или термостат HYGRASREG ® KHT-30 с аналоговым и двумя релейными выходами, настраиваемыми порогами переключения и дисплеем для отображения измеренной влажности и/или измеренной температуры (класс точности ± 2,0 % отн. влажности). Относительной влажности... -
Page 13: Монтаж И Ввод В Эксплуатацию
Монтаж и ввод в эксплуатацию Rev. 2020 - V25 Релейный выход KHT - 30 Switching output 1 Switching output 2 Gone below Gone below preset preset switchpoint switchpoint threshold threshold 12 13 22 23 Preset Preset switchpoint switchpoint threshold threshold Hysteresis Hysteresis 12 13... -
Page 14: Напряжение Питания
Указания к продуктам – Прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – Для достижения оптимальных результатов измерения следует позаботиться о хорошей циркуляции воздуха в месте измерения. – Пыль и загрязнение могут искажать результаты измерения, поэтому их следует избегать. Незначительные... - Page 15 D G F r KHT - 30 HYGRASREG ® Anschlussbild KHT- 30 - I Anschlussbild KHT- 30 - U 230V AC 230V AC 24V AC/DC 24V AC/DC 1 2 3 1 2 3 3 - Leiter 3 - Leiter KHT- 30 - U Connecting diagram KHT- 30 - I Connecting diagram...
- Page 16 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
