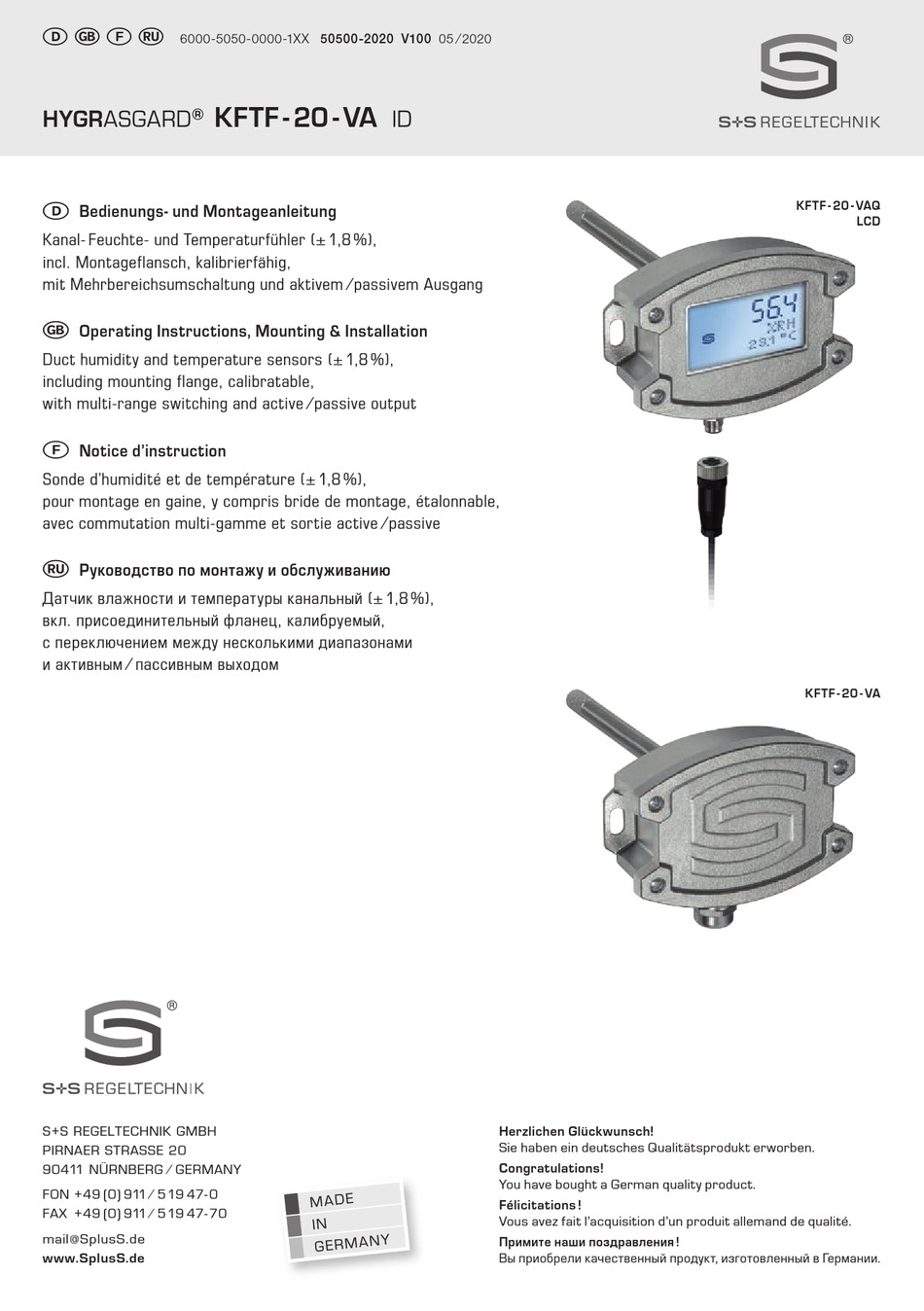

6000-5050-0000-1XX 50500-2020 V100 05 ⁄ 2020
KFTF - 20 - VA
HYGRASGARD
® 
D
Bedienungs- und Montageanleitung
Kanal- Feuchte- und Temperaturfühler (± 1,8 %),
incl. Montageflansch, kalibrierfähig,
mit Mehrbereichsumschaltung und aktivem ⁄ passivem Ausgang
G
Operating Instructions, Mounting & Installation
Duct humidity and temperature sensors (± 1,8 %),
including mounting flange, calibratable,
with multi-range switching and active ⁄ passive output
F
Notice d'instruction
Sonde d'humidité et de température (± 1,8 %),
pour montage en gaine, y compris bride de montage, étalonnable,
avec commutation multi-gamme et sortie active ⁄ passive
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры канальный (± 1,8 %),
вкл. присоединительный фланец, калибруемый,
с переключением между несколькими диапазонами
и активным ⁄ пассивным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
ID
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
KFTF - 20 - VAQ
LCD
KFTF - 20 - VA

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HYGRASGARD KFTF-20-VA Series and is the answer not in the manual?

Questions and answers

Related Manuals for S+S Regeltechnik HYGRASGARD KFTF-20-VA Series

Summary of Contents for S+S Regeltechnik HYGRASGARD KFTF-20-VA Series

  • Page 1 Датчик влажности и температуры канальный (± 1,8 %), вкл. присоединительный фланец, калибруемый, с переключением между несколькими диапазонами и активным ⁄ пассивным выходом KFTF - 20 - VA S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄...
  • Page 2 D G F r KFTF - 20 - VA HYGRASGARD ®  Maßzeichnung KFTF - 20 - VA Dimensional drawing Plan coté Габаритный чертеж Gehäuse mit Kabelverschraubung Housing with cable gland Boîtier avec presse-étoupe Корпус с резьбовым кабельным вводом M20x1.5 M20x1.5 M20x1.5 ø...

  • Page 3: Technische Daten

    ® HYGRASGARD KFTF - 20 - VA ID Rev. ID20 - V12 (+U) Kalibrierfähiger Kanal-Feuchte- und Temperatursensor HYGRASGARD ® KFTF - 20-VA (± 1,8 %) mit Metall -Sinterfilter, robustes Gehäuse aus Edel- stahl V4A, wahl weise mit ⁄ ohne Display, mit Kabelverschraubung oder M12-Steckverbinder nach DIN EN 61076-2-101. Er misst die relative Feuchte und die Temperatur der Luft und wandelt die Messgröße in ein Norm signal von 0 - 10 V oder 4...20 mA um.
  • Page 4 ® HYGRASGARD KFTF - 20 - VA ID Rev. ID20 - V12 (+U) HYGRASGARD ® KFTF - 20 - VA Kanal- Feuchte- und Temperaturfühler (± 1,8 %), ID Messbereich ⁄ Anzeige Ausgang Display Art.-Nr. Feuchte Temperatur Feuchte Temperatur KFTF - 20 - VA mit Kabelverschraubung K F T F - 2 0 - I VA 0...100 % r.
  • Page 5 ® HYGRASGARD KFTF - 20 Schaltbild KFTF - 20 -U Steckerbelegung KFTF - 20 -U (M12) 1 2 3 4 5 6 °C r.H. offset Stecker Display +UB 24V AC/DC Ausgang Feuchte 0 -10 V in % r.H. +UB 24 V AC/DC Ausgang Temperatur 0 -10 V in °C Ausgang Feuchte 0 -10 V [% r.H.] –UB GND...
  • Page 6 ® HYGRASGARD KFTF - 20 VERSORGUNGSSPANNUNG: Schaltbild Einzelbetrieb Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs- spannung bei 0 - 10 V Geräten. Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspannung ge - Schaltung messen!

  • Page 7: Wichtige Hinweise

    Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...

  • Page 8: Technical Data

    ® HYGRASGARD KFTF - 20 - VA ID Rev. ID20 - V12 (+U) Calibratable duct humidity and temperature sensor HYGRASGARD ® KFTF - 20-VA (± 1.8 %) with metal sinter filter, rugged housing, stainless steel V4A, optionally with ⁄ without display, with cable gland or M12 connector according to DIN EN 61076-2-101. It measures the relative humidity and the temperature of the air and converts the measurand into a standard signal of 0 - 10 V or 4...20 mA.
  • Page 9 ® HYGRASGARD KFTF - 20 - VA ID Rev. ID20 - V12 (+U) HYGRASGARD ® KFTF - 20 - VA Duct humidity and temperature sensors (± 1,8 %), ID Messbereich ⁄ Anzeige Ausgang Display Art.-Nr. Feuchte Temperatur Feuchte Temperatur KFTF - 20 - VA mit Kabelverschraubung K F T F - 2 0 - I VA 0...100 % r.
  • Page 10 ® HYGRASGARD KFTF - 20 Schematic diagram KFTF - 20 -U Pin assignment KFTF - 20 -U (M12) 1 2 3 4 5 6 °C r.H. offset Plug for display +UB 24V AC/DC Output humidity 0 -10 V in % r.H. +UB 24 V AC/DC Output temperature 0 -10 V in °C Output humidity 0 -10 V [% r.H.]...

  • Page 11: Supply Voltage

    ® HYGRASGARD KFTF - 20 SUPPLY VOLTAGE: Connecting scheme Individual operation For operating voltage reverse polarity protection, a one-way rectifier or reverse polarity protection diode is integrated in this device variant. This internal one-way rectifier also allows operating 0 - 10 V devices on AC supply voltage.
  • Page 12 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...

  • Page 13: Caractéristiques Techniques

    ® HYGRASGARD KFTF - 20 - VA ID Rev. ID20 - V12 (+U) Capteur d'humidité et de température étalonnable HYGRASGARD ® KFTF - 20-VA (± 1,8 %) pour montage en gaine, avec filtre fritté en métal, boîtier robuste en acier inox V4A, au choix avec / sans écran, avec presse-étoupe ou connecteur M12 selon DIN EN 61076-2-101. Il mesure l'humidité...
  • Page 14 ® HYGRASGARD KFTF - 20 - VA ID Rev. ID20 - V12 (+U) HYGRASGARD ® KFTF - 20 - VA Sonde d’humidité et de température pour montage en gaine (± 1,8 %), ID Type plage de mesure ⁄ affichage sortie écran référence humidité...
  • Page 15 ® HYGRASGARD KFTF - 20 Schéma de raccordement KFTF - 20 -U Affectation des plots de connexion KFTF - 20 -U (M12) 1 2 3 4 5 6 °C r.H. offset Stecker Display +UB 24V AC/DC Ausgang Feuchte 0 -10 V in % r.H. +UB 24 V AC/DC Ausgang Temperatur 0 -10 V in °C Output humidity 0 -10 V [% r.H.]...

  • Page 16: Tension D'alimentation

    ® HYGRASGARD KFTF - 20 TENSION D’ALIMENTATION : Schéma de raccordement individuel Cette variante d’appareil est dotée d’une protection contre l’inversion de polarité, c.-à.-d. elle comprend un redressement demi-onde (diode de re- dressement). Grâce à cette diode de redressement intégrée, les appareils 0 -10 V peuvent également être alimentés en courant alternatif.
  • Page 17 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.

  • Page 18: Технические Данные

    ® HYGRASGARD KFTF - 20 - VA ID Rev. ID20 - V12 (+U) Калибруемый датчик влажности и температуры канальный HYGRASGARD ® KFTF - 20-VA (±1,8 %) с металлокерамическим фильтром, прочный корпус из высококачественной стали V4A, на выбор с дисплеем ⁄ без дисплея, с резьбовым кабельным вводом или разъемом M12 согласно DIN EN 61076-2-101.
  • Page 19 ® HYGRASGARD KFTF - 20 - VA ID Rev. ID20 - V12 (+U) HYGRASGARD ® KFTF - 20 - VA Датчик влажности и температуры канальный (± 1,8 %), ID Тип Диапазон изм. ⁄ индикация Выход Дисплей Арт. № влажность температура влажность...
  • Page 20 ® HYGRASGARD KFTF - 20 Схема подключения KFTF - 20 -U Разводка контактов KFTF - 20 -U (M12) 1 2 3 4 5 6 °C r.H. offset Stecker Display +UB 24V AC/DC Ausgang Feuchte 0 -10 V in % r.H. +UB 24 V AC/DC Ausgang Temperatur 0 -10 V in °C Output humidity 0 -10 V [% r.H.]...

  • Page 21: Напряжение Питания

    ® HYGRASGARD KFTF - 20 НАПРЯЖЕНИЕ ПИТАНИЯ: Схема соединения Одиночное подключение В качестве защиты от неправильного подключения рабочего напряжения в данный вариант прибора интегрирован однополупериодный выпрямитель или диод защиты от напряжения обратной полярности. В случае приборов, рассчитанных на напряжение 0 –10 В, этот встроенный выпрямитель до- пускает...
  • Page 22 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечивается...
  • Page 23 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
  • Page 24 D G F r KFTF - 20 - VA HYGRASGARD ®  KFTF - 20 - VA KFTF - 20 - VA KFTF - 20 - VAQ KFTF - 20 - VAQ Montageschema KFTF - xx Mounting diagram Schéma de montage Схема...
