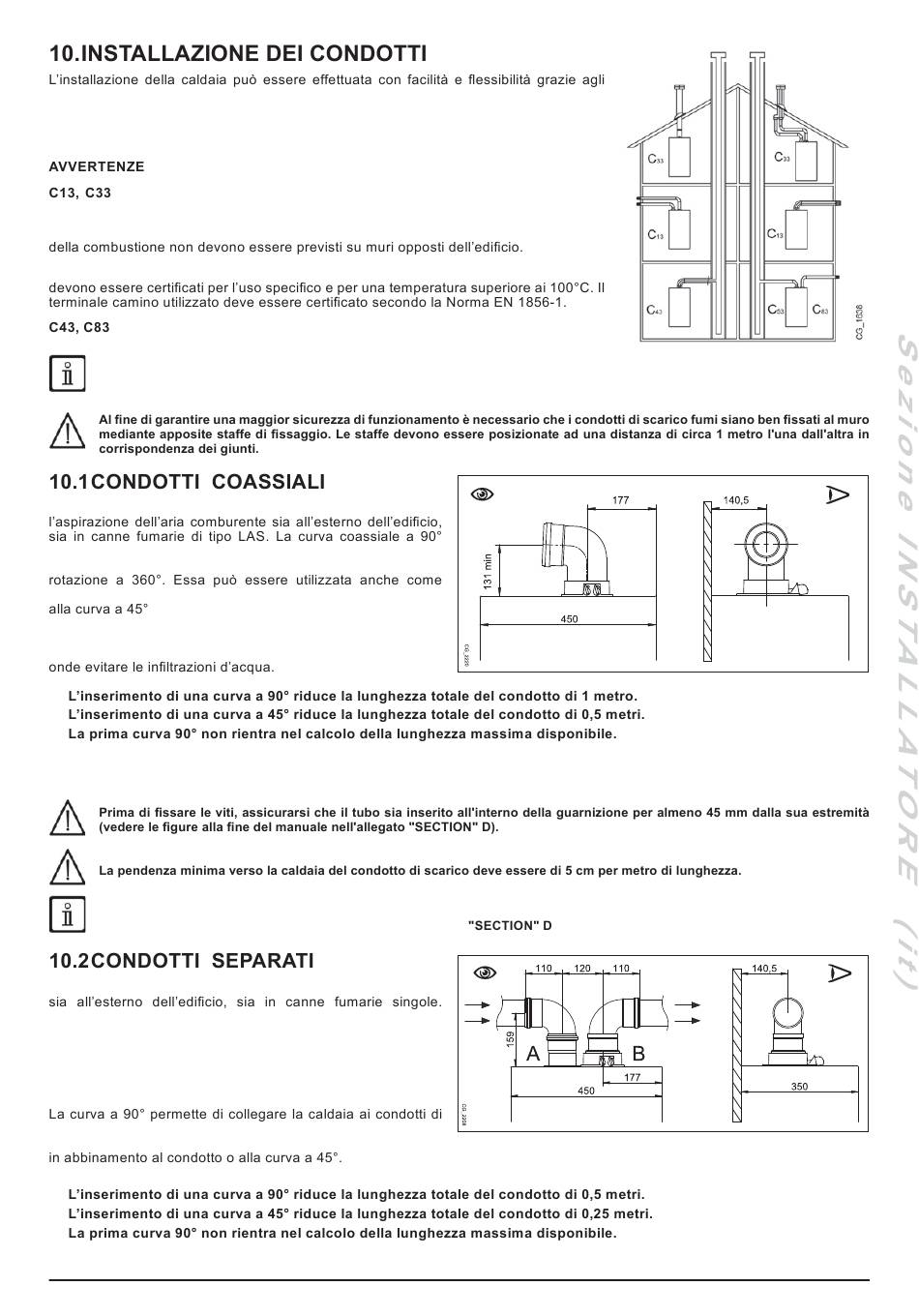

Installazione Dei Condotti; Condotti Coassiali; Condotti Separati - Baxi DUO-TECMAX+ Instruction Manual For Users And Fitters

accessori forniti dei quali successivamente è riportata una descrizione. La caldaia è,
all'origine, predisposta per il collegamento ad un condotto di scarico - aspirazione di tipo
coassiale, verticale o orizzontale. La caldaia può essere utilizzata anche con condotti
separati utilizzando l'accessorio sdoppiatore.
I terminali per lo scarico sdoppiato devono essere previsti all'interno di un
quadrato di 50 cm di lato. Istruzioni dettagliate sono presenti assieme ai singoli accessori.
C53 I terminali per l'aspirazione dell'aria comburente e per l'evacuazione dei prodotti
C63 La massima perdita di carico dei condotti non deve superare i 100 Pa. I condotti
Il camino o canna fumaria utilizzata deve essere idonea all'uso.
Per una migliore installazione si consiglia di utilizzare gli accessori forniti dal
costruttore
Questo tipo di condotto permette lo scarico dei combusti e
permette di collegare la caldaia ai condotti di scarico-
aspirazione in qualsiasi direzione grazie alla possibilità di
curva supplementare in abbinamento al condotto coassiale o
In caso di scarico all'esterno il condotto scarico-aspirazione
deve fuoriuscire dalla parete per almeno 18 mm per permettere
il posizionamento del rosone in alluminio e la sua sigillatura
•
•
•
Fissare i tubi di aspirazione con due viti zincate Ø 4,2 mm e aventi lunghezza massima di 19 mm.
ALCUNI ESEMPI D'INSTALLAZIONE DEI CONDOTTI DI SCARICO, E LE RELATIVE LUNGHEZZE AMMESSE, SONO
DISPONIBILI ALLA FINE DEL MANUALE NELL' ALLEGATO
Questo tipo di condotto permette lo scarico dei combusti
L'aspirazione dell'aria comburente può essere effettuata
in zone diverse rispetto a quelle dello scarico. L'accessorio
sdoppiatore, fornito come accessorio, è costituito da un
raccordo riduzione scarico 80 (B) e da un raccordo aspirazione
aria (A). La guarnizione e le viti del raccordo aspirazione aria
da utilizzare sono quelle tolte in precedenza dal tappo.
scarico e di aspirazione adattandolo alle diverse esigenze.
Essa può essere utilizzata anche come curva supplementare
•
•
•
.
