6.4.2 Переносная установка в погру-
женном состоянии
7
6
5
4

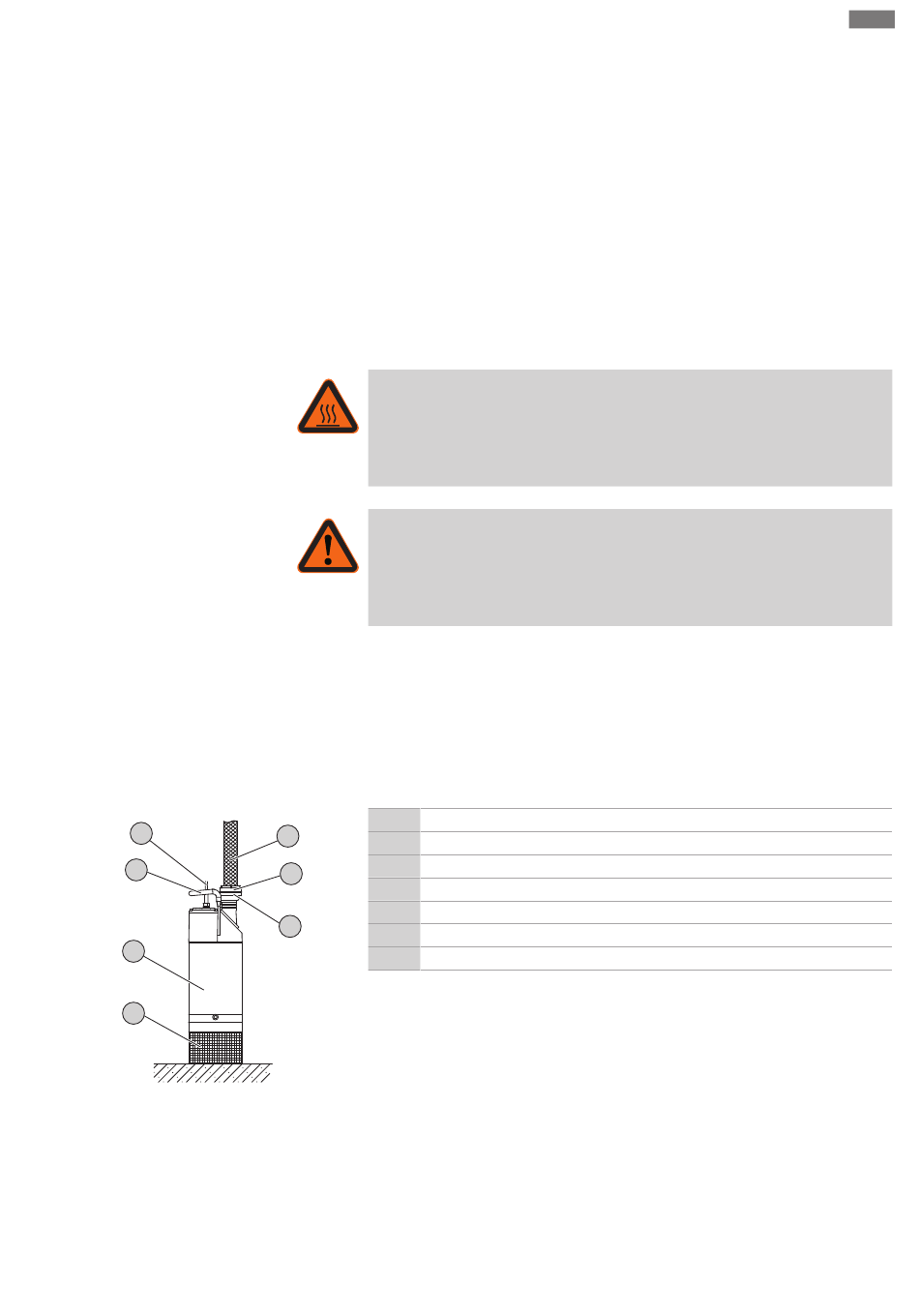

Fig. 3: Переносной вариант установки в по-
груженном состоянии
Инструкция по монтажу и эксплуатации Wilo-Padus PRO
Монтаж и электроподключение
‡
Насос не подключен к электросети!
‡
Средства защиты надеты!
1. Поставить насос на устойчивое основание вертикально.
ОСТОРОЖНО! Опасность защемления рук. Исключить вероятность паде-
ния или соскальзывания насоса!
УВЕДОМЛЕНИЕ! Не класть насос горизонтально, это может привести к вы-
теканию масла из электродвигателя!
2. В насосах без фильтра на всасывающем патрубке: осторожно и медленно
взяться за гидравлический корпус снизу и прокрутить рабочее колесо.
В насосах с фильтром на всасывающем патрубке: вставить подходящий
инструмент через фильтр на всасывающем патрубке и прокрутить рабочее
колесо.
ОСТОРОЖНО
Опасность получения ожогов при касании горячих поверхностей!
Корпус электродвигателя во время эксплуатации может нагреваться. Возмож-
но получение ожогов. После выключения дать насосу остыть до температуры
окружающей среды!
ОСТОРОЖНО
Разрыв напорного шланга!
Разрыв или удар напорного шланга может привести к (тяжелым) травмам. На-
дежно закрепить напорный шланг на стоке! Избегать изгибов напорного шлан-
га.
Для переносной установки насос оборудован всасывающим фильтром. Всасыва-
ющий фильтр отфильтровывает крупные твердые частицы из перекачиваемой
жидкости и обеспечивает устойчивое положение на твердом основании. Таким
образом осуществляется произвольное позиционирование в рабочем про-
странстве/на месте установки. Для предотвращения оседания на мягких основа-
ниях в месте установки следует использовать твердую подкладку. С напорной
стороны подсоединяется напорный шланг или система трубопроводов.
Этапы работы
1 Напорный шланг
1
2 Муфта Storz (напорный шланг)
3 Муфта Storz (подсоединение к напорному патрубку)
2
4 Фильтр на всасывающем патрубке
5 Насос
3
6 Ручка для переноса: точка строповки для подъемного устройства
7 Кабель электропитания
‡
Подсоединение к напорному патрубку подготовлено: смонтировано подсо-
единение шланга или муфта Storz.
1. Закрепить подъемное устройство карабином в точке строповки насоса.
2. Поднять насос и выровнять на месте применения.
3. Установить насос на твердом основании. ВНИМАНИЕ! Предотвратить оседа-
ние насоса!
4. Проложить напорный шланг и закрепить его в соответствующем месте
(например, слив). ОПАСНО! Разрыв или удар напорного шланга может при-
вести к (тяжелым) травмам! Надежно закрепить напорный шланг на стоке.
5. Проложить кабель электропитания надлежащим образом. ВНИМАНИЕ! Не
повредить кабель электропитания!
▶ Насос установлен, электрик может выполнить электрическое подсоедине-
ние.
