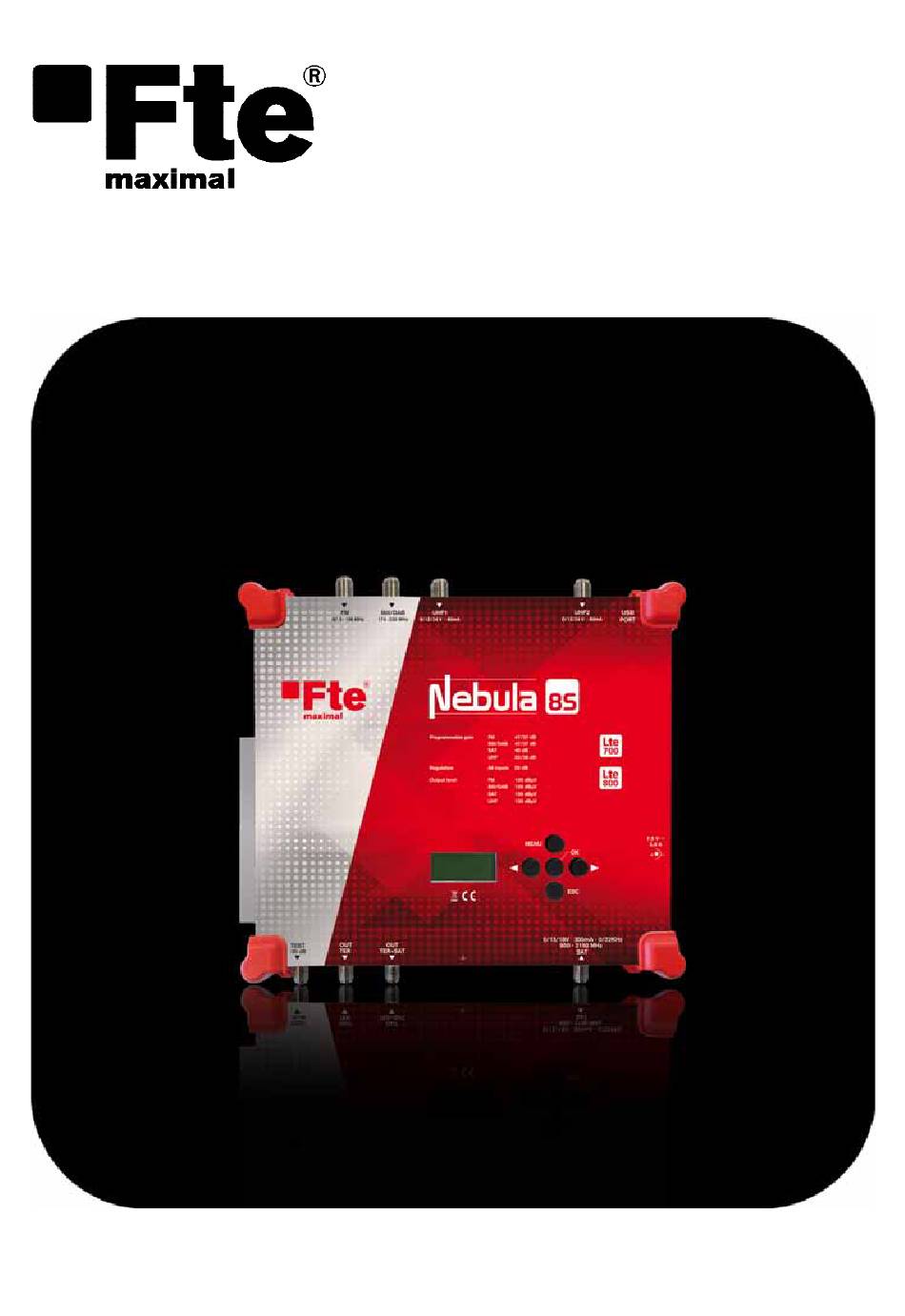

- Page 1 Nebula Manual del usuario User’s manual v.2.1...
- Page 2 NEBULA ESPAÑOL MANUAL DE USUARIO...
-
Page 3: Table Of Contents
UHF AUTO Lev ..........................16 UHF AUTO AGC ..........................16 Menú SAT ..............................17 Alimentación ...........................17 Ecualizador............................17 Ganancia............................17 Polaridad............................17 Banda ...............................17 Características técnicas del equipo.......................18 Datos Técnicos Nebula 8........................18 Datos Técnicos Nebula 8S ........................19 Reservado para modificaciones técnicas y/o errores Nebula Versión es_2.1 FTE maximal... -
Page 4: Instalación Inicial
Mantenimiento y reparación: Durante el tiempo de garantía, toda reparación la ha de hacer el personal autorizado. En caso contrario, se perderá la garantía. Reservado para modificaciones técnicas y/o errores Nebula Versión es_2.1 FTE maximal... -
Page 5: Contenido De La Caja
Dependiendo del modelo seleccionado, dispondrá en la caja de uno de estos equipos: Nebula 8S: Fuente de alimentación 7.5V - 3.5A Central programable Nebula 8S 3 cargas F 75 y cable de red Nebula 8: Fuente de alimentación 12V –... -
Page 6: Accesorios Y Ejemplo Completo
También puede conectar amplificadores en las entradas UHF. A través de la central de banda ancha programable Nebula 8S conectaremos los diferentes elementos para la recepción de canales de diferentes bandas (FM, BIII-DAB, UHF y Satélite) que serán tratados por el equipo. -
Page 7: Descripción
USB PORT: Puerto USB para realizar copia de seguridad y carga de configuraciones OUT: Salida de TV terrestre TEST: Salida de test (-20 dB) DC IN: Entrada para conectar la fuente de alimentación externa. Reservado para modificaciones técnicas y/o errores Nebula Versión es_2.1 FTE maximal... -
Page 8: Nebula 8S
Manual de usuario · Nebula Nebula 8S FM: Entrada para antena FM BIII-DAB: Entrada para antena BIII/DAB UHF1 / UHF2: Entradas para antenas terrestres UHF USB PORT: Puerto USB para realizar copia de seguridad y carga de configuraciones TEST: Salida de test (-30 dB) OUT TER: Salida de TV terrestre OUT TER+SAT: Salida de TV terrestre + satélite... -
Page 9: Elementos De Control
Retrocede un nivel en el menú o cancela la edición del parámetro actual. ESC: Avanza entre las opciones del menú o permite modificar los valores de los parámetros. 2.3 Diagramas de bloques Nebula 8 Reservado para modificaciones técnicas y/o errores Nebula Versión es_2.1 FTE maximal... -
Page 10: Nebula 8S
Las centrales programables disponen de un ajuste de ganancia para cada banda que en la banda UHF es independiente por cada filtro. La Nebula 8S además tiene un ajuste global del nivel de todos los filtros de UHF. Las entradas UHF permiten enviar tensiones de 0/12/24Vdc y hasta 80mA cada una, para alimentar a previos. -
Page 11: Menú Y Programación Del Amplificador
Leng.: Selecciona el idioma de los textos en el display LCD. PIN: Activa o desactiva la contraseña del amplificador. * Esta opción solamente aparece en caso de estar conectado una memoria USB en el conector USB PORT Reservado para modificaciones técnicas y/o errores Nebula Versión es_2.1 FTE maximal... -
Page 12: Temperatura
(*) Es necesario tener una memoria USB conectada al amplificador para acceder a este menú. La memoria USB debe estar formateada en un sistema de archivos FAT o FAT32. Reservado para modificaciones técnicas y/o errores Nebula Versión es_2.1 FTE maximal... -
Page 13: Valores Por Defecto
Pulse OK para editar el valor y las teclas para cambiar. Pulse OK para confirmar. Ganan 16 Pulse para volver a la pantalla AMP FM, o ESC para volver al menú principal. Reservado para modificaciones técnicas y/o errores Nebula Versión es_2.1 FTE maximal... -
Page 14: Menú Biii
UHF CAN (1F..8F): asignación de canales de los filtros UHF. UHF GAN: ajuste de regulación de la ganancia de los filtros UHF UHF GL: ajuste de regulación del atenuador general de todos los filtros UHF (solamente para Nebula 8S) UHF AUTO Lev: valor del nivel de salida automático. -
Page 15: Amp Uhf 1 Y Uhf 2
Posibles combinaciones para Nebula 8 FILTROS ENTRADAS > UHF1 UHF2 COMBINACIONES UHF1 UHF 2 4(*). (*) Detalle de configuración: UHF1 UHF2 Posibles combinaciones para Nebula 8S FILTROS ENTRADAS > UHF1 UHF2 COMBINACIONES UHF1 UHF 2 3(*). (*) Detalle de configuración: UHF1 UHF2 AMP UHF 1 y UHF 2 Esta pantalla permite activar la primera etapa amplificadora para las entradas UHF. -
Page 16: Voltaje
En estas pantallas podrá configurar los canales UHF para cada uno de los filtros. La Nebula 8 y la Nebula 8S tienen 8 ajustes de canales UHF (1F … 8F). Antes de configurarlos por primera vez, no tienen ningún canal asignado y en la pantalla UHF CAN^ aparece (off). -
Page 17: Ganancia Uhf
UHF GL ^ Gain El ajuste GL solamente disponible para el modelo Nebula 8S Después de programar todos los filtros de UHF se presenta el menú de ganancia global del banco de filtros: GL. Este menú modifica el nivel a todos los filtros por igual. Este atenuador es el que está controlado por el AGC (Control Automático de Ganancia) cuando este está... -
Page 18: Menú Sat
<SAT> La configuración de satélite solamente está disponible para Nebula 8S Permite realizar todos los ajustes del módulo de señal satélite. La Nebula 8S puede amplificar la señal de una polaridad y banda de un satélite. Estos parámetros son programables desde la central por lo que puede utilizarse una LNB tipo “single”. -
Page 19: Características Técnicas Del Equipo
Puerto USB -5 /+50ºC Temperatura 223 mm x 180 mm x 51 mm Dimensiones El valor de la ganancia depende del estado On/Off de la etapa AMP de la entrada Reservado para modificaciones técnicas y/o errores Nebula Versión es_2.1 FTE maximal... -
Page 20: Datos Técnicos Nebula 8S
Manual de usuario · Nebula 4.2 Datos Técnicos Nebula 8S Modelo Nebula 8S 2003438 Código Central programable 8 filtros UHF y SAT Descripción 88-108MHz BIII/DAB 174-230MHz Modo LTE800: 470-790 MHz Entradas: Modo LTE700: 470-694 MHz 2 x UHF Programable 8 filtros con anchos de... - Page 21 NEBULA ENGLISH USER’S MANUAL...
- Page 22 UHF AUTO AGC ..........................16 SAT menu..............................17 Supply ..............................17 Equalizer ............................17 Gain ..............................17 Polarity.............................17 Band ..............................17 Technical Features of the Equipment ......................18 Technical Data Nebula 8 .........................18 Technical Data Nebula 8S........................19 Reserved for technical modifications and/or errors Nebula Version en_2.1 FTE maximal...
- Page 23 Air humidity: When you take the Amplifier from a cold to a warm place, please wait until the amplifier gets the same temperature as the new environment, in order to avoid problems of humidity condensation. Maintenance / Repairing: Within the warranty time all the repairing processes should be done by Fte Maximal technical staff. Otherwise, the warranty will be lost.
- Page 24 Depending on the model of Nebula, you will find also this content: Nebula 8S: Power supply 7.5V - 3.5A Programmable amplifier Nebula 8S 3 F loads 75 and AC power cord Nebula 8: Power supply 12V – 2.5A...
- Page 25 All the different elements for the reception of different bands will be connected through the Wide Band Central Nebula 8S (FM, BIII-DAB, UHF and Satellite), which will be treated by the equipment. Once the Wide Band Central is programmed, it will be connected through the outputs OUT TER and OUT TER+SAT, the last one is already mixed with the Satellite and Terrestrial signal, designed for ICT Installations.
- Page 26 UHF1 / UHF2: Inputs for terrestrial UHF antennas USB PORT: USB port to save and restore configuration backups OUT: Terrestrial TV output TEST: Test output (-20 dB) DC IN: Connector for the external power supply Reserved for technical modifications and/or errors Nebula Version en_2.1 FTE maximal...
- Page 27 TEST: Test output (-20 dB) OUT: Terrestrial TV output OUT TER+SAT: Terrestrial + Satellite TV output SAT: Input for IF signal DC IN: Connector for the external power supply Reserved for technical modifications and/or errors Nebula Version en_2.1 FTE maximal...
- Page 28 Goes back one level in menus or cancels the current parameter edition. ESC: Move through menus options or change the parameter values while is in edition mode. 2.3 Block diagrams Nebula 8 Reserved for technical modifications and/or errors Nebula Version en_2.1 FTE maximal...
- Page 29 Each UHF input can feed 0/12/24Vdc voltages with maximum current 80mA to supply preamplifiers. Nebula 8S has additionally an input for Satellite IF frequencies that allows to feed a universal LNB and amplify the received satellite signal. Next to the satellite gain adjustment there is a programmable equalisation option that helps to compensate the differences between the losses produced in high and low frequencies of satellite in case of long distances of cable.
- Page 30 BIII: Set the options of the amplifier for the BIII/ DAB band. UHF: To set the UHF filters channels configuration, gain and voltages in all UHF inputs. SAT: Allows change the parameters of amplifier for IF satellite band (only available for Nebula 8S) Move through options and menus with keys of the keyboard.
- Page 31 (*) It is necessary to have a USB memory connected to the amplifier to access this menu. The USB memory must be formatted in a FAT or FAT32 file system. Reserved for technical modifications and/or errors Nebula Version en_2.1 FTE maximal...
- Page 32 Press OK to edit the value and keys to change. Then press OK to confirm. Press to return to the FM AMP screen or ESC to go back to the main menu. Reserved for technical modifications and/or errors Nebula Version en_2.1 FTE maximal...
- Page 33 UHF CH (1P..8P): channel assignment of UHF filters. UHF GAI: gain regulation adjustment of the UHF filters. UHF GL: general attenuator adjustment (only available for Nebula 8S) UHF AUTO Lev: automatic output level UHF AUTO AGC: Enables or disables the Automatic Gain Control (AGC).
- Page 34 FILTERS INPUTS > UHF1 UHF2 COMBINATIONS UHF1 UHF 2 4(*). 5 (*) Detail of the configuration: UHF1 UHF2 Possibles combinations for Nebula 8S FILTERS INPUTS > UHF1 UHF2 COMBINATIONS UHF1 UHF 2 3(*). 3 (*) Detail of the configuration: UHF1...
- Page 35 In these screens you can configure the UHF channels for each of the filters. Nebula 8 and Nebula 8S have 8 UHF channel settings (1P … 8P) Before setting them up for the first time, they have no assigned channels and the display shows (off).
- Page 36 Press to access the next screen. UHF GL only available for the Nebula 8S UHF GL ^ Alter programming all the UHF filters, the Global Gain of the bank of filters is represented: GL. This menu modifies the level equally to all the filters. This attenuator is the one that is Gain controlled by the AGC (Automatic Gain Control) when it is enabled.
- Page 37 <SAT> Satellite configuration is only available for Nebula 8S Allows change all setting of the amplifier for satellite signal. The Nebula 8S can amplify the signal of one polarity and band of a satellite. These parameters are programmable from the control panel so a "single"...
- Page 38 223 mm x 51 mm x 180 mm Dimensions (L x W x H) The gain value depends on the On / Off state of the input AMP stage Reserved for technical modifications and/or errors Nebula Version en_2.1 FTE maximal...
- Page 39 User’s manual · Nebula 4.2 Technical Data Nebula 8S Model Nebula 8S 2003438 Code Programmable amplifier 8 filters UHF and SAT Description 88-108MHz BIII/DAB 174-230MHz LTE800 mode: 470-790 MHz Inputs LTE700 mode: 470-694 MHz 2 x UHF Programmable 8 filters with BW of 1...
- Page 40 Agustí Pi i Sunyer, 15 08192 Sant Quirze del Vallès (Barcelona) España Tel. +34 93 729 27 00 Fax. +34 93 729 30 73 info@ftemaximal.com www.ftemaximal.com...
