BM 2610917139 11-03
11/20/03
Descripción funcional y especificaciones
Desconecte el paquete de baterías de la herramienta o ponga el interruptor en la
!
ADVERTENCIA
posición fijada o de apagado antes de hacer cualquier ensamblaje, ajustes o cambiar
accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta
accidentalmente.
POMO DE AJUSTE
DE PROFUNDIDAD
ORIFICIO DE SALIDA
DE VIRUTAS
TOPE DE
PROFUNDIDAD
DE REBAJADO
(OPCIONAL)
POMO DE
MARIPOSA
ZAPATA
DELANTERA
RANURA
EN V DE
ACHAFLANAR
ESCALA DE
PROFUNDIDAD
LAS OPCIONES DE
PROFUNDIDAD DE CORTE SON
APROXIMADAMENTE
1/16", 3/64", 1 mm (•),
1/32", 1/64" y 1/128" (•)
Número de Tensión
Velocidad
modelo
nominal
sin carga
53514
14.4 V
n
13,000/min
0
53518
18 V
n
13,000/min
0
Capacidades máximas
Profundidad de acepillad
0 - 1/16" (0 - 1,6 mm)
Profundidad de rebajado
0 - 5/16" (0 - 8 mm)
Anchura de corte
3-1/4" (82 mm)
8:47 AM
Page 31
Cepillo sin cordón
PALANCA DE SELECCIÓN
DE ORIFICIO
TORNILLO
TOPE-GUÍA
POMO DE
MARIPOSA
SOPORTE
DE GUÍA
TOPE-GUÍA
DE PIVOTE
POMO
REDONDO
Tiempo
Número de
de carga
cargador
1 hr.
BC001-6 & BC016
1 hr.
BC003, 4, 6, & BC016 120 V
El cargador BC006 requiere alimentación de 12 V CC
NOTA: UTILICE ÚNICAMENTE LOS CARGADORES
-31-
BOTÓN DE FIJACIÓN
EN APAGADO
PAQUETE DE BATERIAS
LENGÜETAS DE
LIBERACIÓN DE LAS
BATERÍAS
INTERRUPTOR GATILLO
CUBIERTA DE LA CORREA DE
TRANSMISIÓN
TORNILLO
ORIFICIO DE SALIDA DE VIRUTAS
SOPORTE
DE GUÍA
TOPE-GUÍA DE
ANCHURA
PARALELO
ESTÁNDAR
POMO DE
MARIPOSA
TOPE-GUÍA
ANGULAR DE
LUJO
(OPCIONAL)
ESCALA
DE
ANCHURA
POMO DE
MARIPOSA
Tensión
Paquete
nominal
de baterias
120 V
60 Hz BAT040 y BAT038
60 Hz BAT026 y BAT025
INDICADOS ANTERIORMENTE

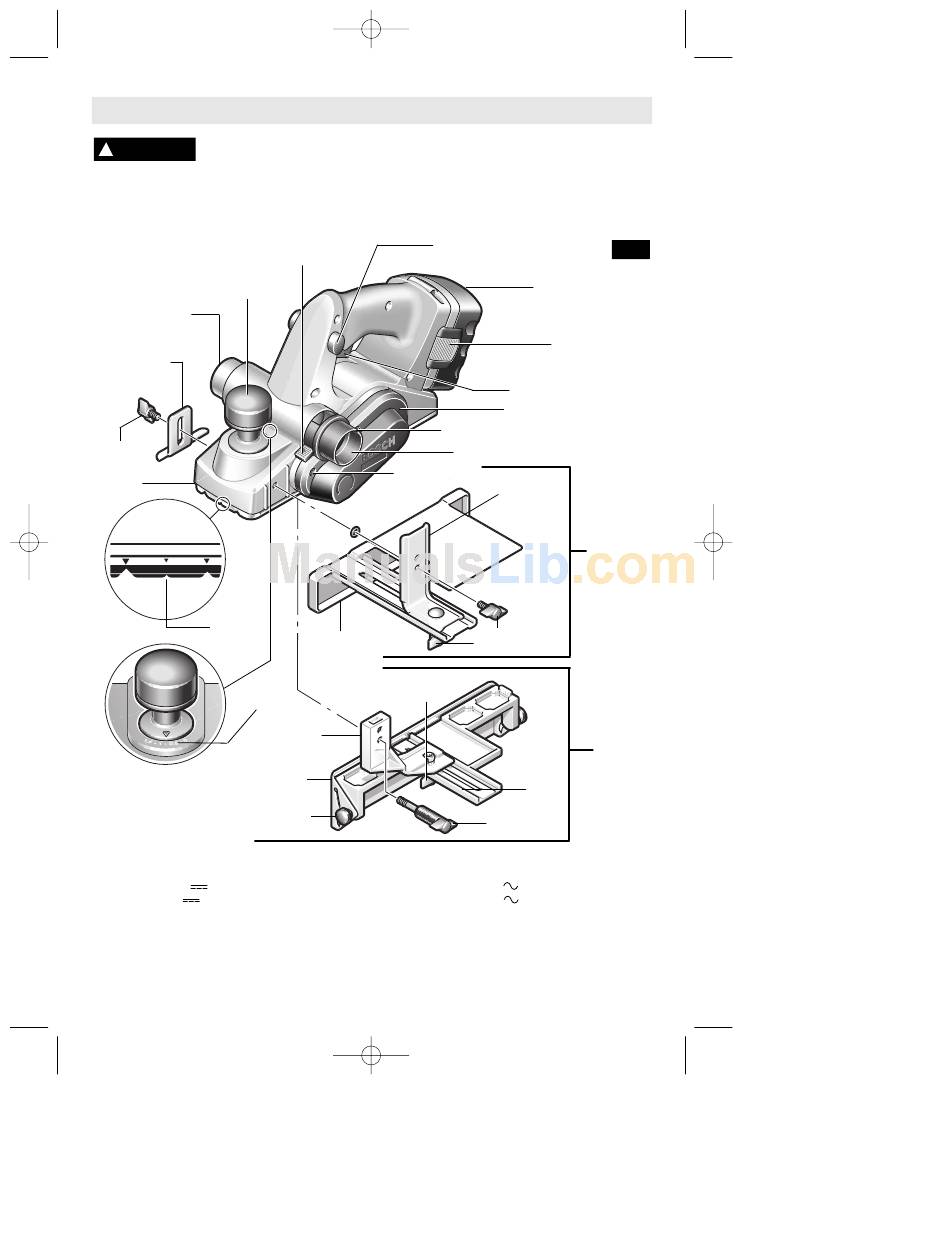

FIG. 1
