BM 2610917139 11-03
11/20/03
INTERRUPTEUR MARCHE/ARRÊT
À GÂCHETTE
Tenez l'outil à deux mains
!
AVERTISSEMENT
quand vous le démarrez
car le couple du moteur risque de le faire pivoter.
Pour mettre l'outil en marche, enfoncez le bouton de
verrouillage sur arrêt et appuyez sur l'interrupteur à
gâchette. Pour arrêter l'outil, lâchez la gâchette. Elle
est rappelée par ressort et reviendra automatiquement
à la position arrêt.
Pour allonger la durée de vie de l'interrupteur, ne
démarrez pas l'outil ou ne l'arrêtez pas quand celui-ci
ou le tambour est appuyé contre la pièce à raboter.
FREIN
Quand on relâche la gâchette, le frein est actionné et
arrête rapidement la lame. Cette caractéristique est des
plus utiles lors de sciages à répétition.
RABOTAGE
Vérifiez que la pièce est bien fixée sur votre surface de
travail. Placez-vous debout dans une position
confortable et saisissez le rabot fermement avec les
deux mains. Avec le rabot bien réglé, posez la semelle
RÉGLAGE DE LA PROFONDEUR DE COUPE
La profondeur de coupe correcte dépend de la dureté
du matériau, de son aspect gommeux et de son taux
d'humidité aussi bien que de la vitesse d'avance Sa
détermination requiert de l'expérience. Commencez
avec une profondeur faible et augmentez-la si le rabot
se déplace facilement sur la pièce sans sollicitation
excessive du moteur. Ne changez pas la profondeur
de coupe pendant le rabotage.
La profondeur de coupe est déterminée par la
différence de hauteur entre la semelle avant réglable
et la semelle arrière fixe. Quand on règle la semelle
avant, elle se rétracte et fait apparaître le fer, qui peut
alors raboter la profondeur désirée sur la pièce. La
profondeur de coupe est graduée de 0 à 1/16 po, avec
'0' indiquant que le fer est complètement rentré.
Réglage de la profondeur de coupe : Faites tourner le
bouton de réglage de la profondeur jusqu'à ce que
l'index s'enclenche dans le cran, ce qui indique la
profondeur de coupe désirée sur le cadran de
profondeur (Fig. 1).
Le rabot peut être réglé pour n'importe quelle
profondeur de coupe entre 0 et 1/16 po.
GUIDE DE LARGEUR PARALLÈLE STANDARD
Le guide de largeur peut être utilisé pour raboter des
largeurs variées (Fig. 1).
Montage du guide : Enfilez le bouton à ailettes dans le
trou du support de guide approprié et vissez-le dans
le carter. Serrez fermement le bouton à ailette.
8:47 AM
Page 21

Consignes de fonctionnement

avant sur la pièce (en s'assurant que la tambour ne
touche pas la pièce) et démarrez le rabot comme
décrit précédemment. Tout en maintenant la pression
sur la semelle avant et avec le guide contre le côté de
la pièce (pour obtenir la largeur ou l'angle de coupe
désiré), faire avancer le rabot régulièrement jusqu'à
ce que la semelle arrière repose complètement sur la
pièce. Transférez alors graduellement la pression vers
la semelle arrière et continuez à raboter jusqu'à la fin
de la passe. Faites avancer le rabot à une vitesse
régulière et raisonnable pour ne pas placer de
contraintes excessives sur le moteur ou les fers, (ne
faites pas avancer le rabot en la mauvaise direction).
Faites des passes progressives jusqu'à ce que vous
soyez près de la profondeur finale. Réglez alors le
rabot pour une profondeur de coupe faible qui vous
permettra d'obtenir un meilleur fini lors de la dernière
passe.
!
MISE EN GARDE
incorrect ou de surcharge. Réduire la pression
(vitesse d'avance) ou la profondeur de coupe pour
éviter d'abîmer l'outil quand le moteur peine.
Réglage de la largeur de rabotage : Desserrez le
bouton à ailettes et faites coulisser le guide le long de
son support pour le mettre à la position souhaitée.
Serrez fermement le bouton à ailettes. Assurez-vous
que la rondelle plate (fournie) est installée
correctement entre le dessous du guide et le bouton à
ailettes, sinon, il est probable que le guide se
déréglera.

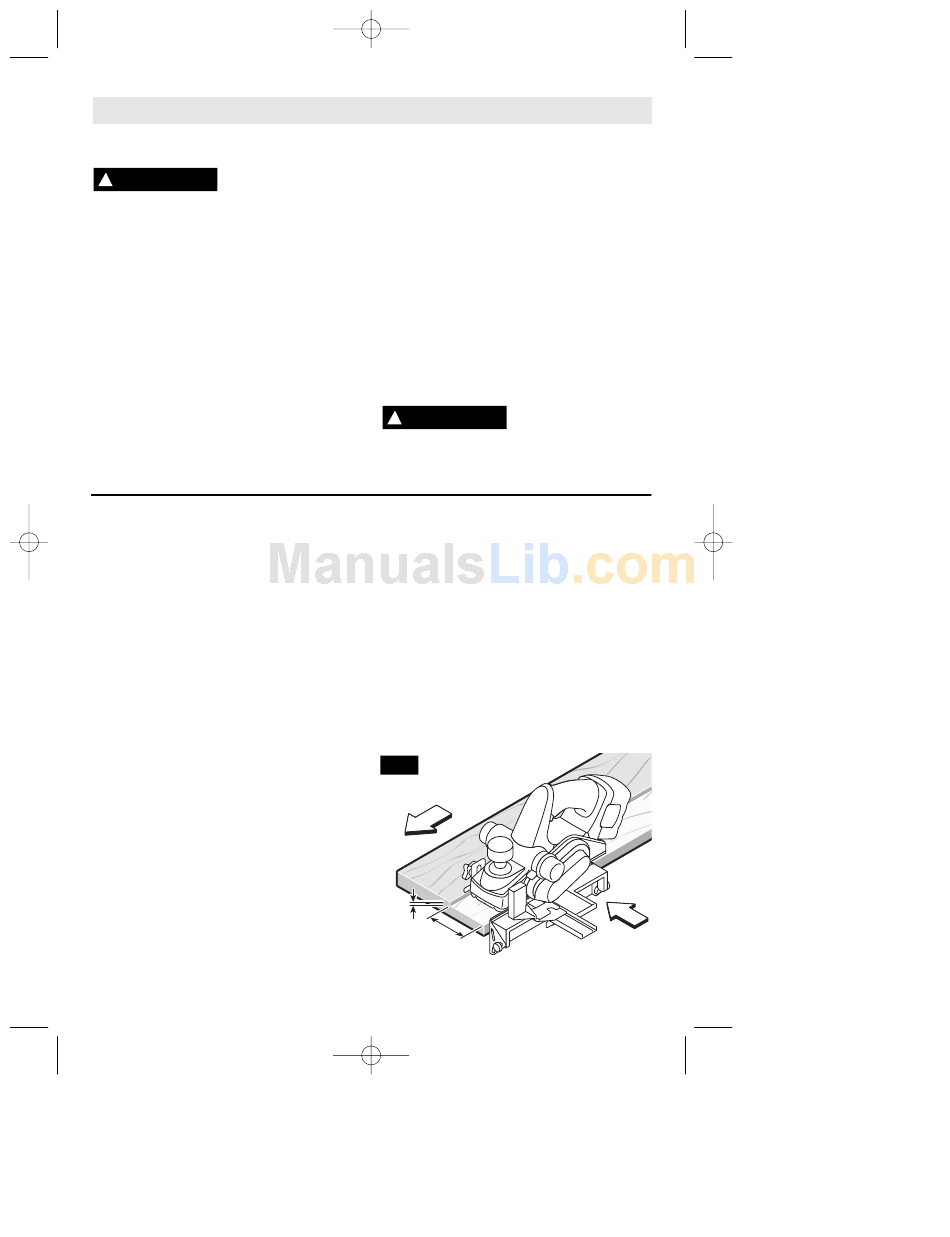

Le guide inclinable de luxe en option (Fig. 6) peut être
utilisé pour raboter à des largeurs variées et aussi
pour raboter des chanfreins à tout angle inférieur ou
égal à 45 degrés (Fig. 7).
Montage du guide inclinable : Enfilez le bouton à
ailettes par le trou approprié du support de guide et
FIG. 6
8 mm
max
82 mm
max
-21-
Il se peut que le moteur
cale en cas d'usage
GUIDE INCLINABLE DE LUXE
