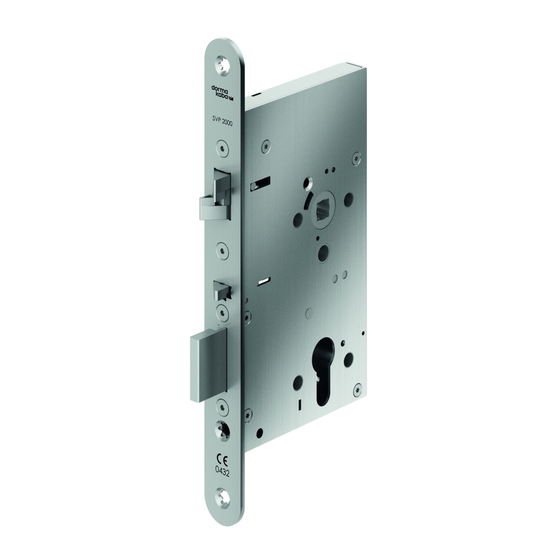

Vollblattschloss / Mortise Lock
—
SVP 22xx / SVP 23xx / SVP 42xx / SVP 43xx / SVP 52xx / SVP 53xx
SVP 62xx / SVP 63xx / SVZ 62xx / SVZ 63xx
for 24mm forend
KÜ
SVP- A 1100 DCW
SVP 22
xx
23
xx
DORMA Deutschland GmbH
Postfach 4009 - 58 247 Ennepetal
0432-CPR-00026-11
SVP 2000 VB
SVP 4000 VB
DIN EN 179: 2008
SVP 5000 VB
SVP 6000 VB
DOP_0058 / DOP_0059 / DOP_0060 / DOP_0061
DORMA Deutschland GmbH
Postfach 4009 - 58 247 Ennepetal
0432-CPD-0174
SVP 4000 VB
EN 12209: 2006
SVP 5000 VB
DOP_0060 / DOP_0061
Technische Daten:
SVP 2
xxx
/ SVP 4
xxx
/ SVP 5
Betriebstemperatur:
-20°C bis +60°C
Lagertemperatur:
-25°C bis +70°C
Rel. Luftfeuchtigkeit:
bis 95% bei 55°C;
keine Betauung
Schutzklasse:
IP54
DIN-Richtung:
links/rechts verwendbar
Einbaulage:
vertikal
Riegelausschluss:
20mm
Nuss-Innenvierkant:
9mm
SVP 2
xxx
:
Betriebspannung:
24V DC
stabilisiert (±10%)
Stromaufnahme:
0,05A (max. 0,12A)
SVP 4
xxx
/ SVP 6
xxx
/ SVZ 6
Betriebspannung:
12V DC – 24V DC
stabilisiert (±10%)
Stromaufnahme:
0,15A (max. 0,3A)
Kontaktbelastbarkeit:
100mA bei max. 30V DC
für 24mm-Stulp
für 20mm-Stulp
for 20mm forend
oder
or
KÜ
SVP- A 1100
SVP 42
xx
43
xx
15
3
7
7
B
1
3
5
2
A
B/D
13
3
X
9
1
0
G
6
B
B 2 0
xxx
/ SVP 6
xxx
/ SVZ 6
xxx
:
xxx
:
Option:
SVP-R50
Art.: 70930050
SVP 52
xx
53
xx
DORMA Deutschland GmbH
Postfach 4009 - 58 247 Ennepetal
0432-CPR-00026-02
SVP 2000 VB
SVP 4000 VB
EN 1125: 2008
SVP 5000 VB
SVP 6000 VB
DOP_0055
DORMA Deutschland GmbH
Postfach 4009 - 58 247 Ennepetal
0432-CPR-00026-08
SVP 2000 VB
SVP 6000 VB
EN 14846: 2008
SVZ 6000 VB
DOP_0058 / DOP_0059
Technical data:
SVP 2
xxx
/ SVP 4
xxx
/ SVP 5
Operating temperature:
-20°C bis +60°C
Storage temperature:
-25°C bis +70°C
Relative humidity:
up to 95% at 55°C;
no condensation
Class of protection:
IP54
Handing:
Non-handed
Installation position
:
vertical
Bolt projection
:
20mm
Square profile follower
:
9mm
SVP 2
xxx
:
Operating voltage:
24V DC
stabilized (±10%)
Current consumption:
0.05A (max. 0.12A)
SV
P 4
xxx
/ SVP 6
xxx
/ SVZ 6
Operating voltage:
12V DC – 24V DC
stabilized (±10%)
Current
consumption
:
0.15A (max. 0.3A)
Contact rating:
100mA at maximum 30V DC
SVP-R60
Art.: 70930060
KÜ
SVP- A 1100
SVP/SVZ 62
xx
63
xx
15
3
7
7
B
1
4
2
2
A
B
15
3
S
5
E
0
L
6
1
1
xxx
/ SVP 6
xxx
/ SVZ 6
xxx
:
xxx
:
