Hans Grohe Ecostat S 15757 Series Instructions For Use/Assembly Instructions
Hide thumbs
Also See for Ecostat S 15757 Series:
- Instructions for use/assembly instructions (72 pages) ,
- Instructions for use/assembly instructions (81 pages)
Advertisement
Available languages
Available languages
Quick Links
DE
FR
EN
IT
ES
NL
DK
PT
PL
CS
SK
ZH 用户手册 组装说明
RU
FI
SV
LT
HR
TR
RO
EL
SL
ET
LV
SR
NO
BG
SQ
دليل االستخدام تعليمات التجميع
AR
HU
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50
52
54
57
58
Ecostat E
Ecostat Square
Ecostat S
Advertisement
Related Manuals for Hans Grohe Ecostat S 15757 Series
Summary of Contents for Hans Grohe Ecostat S 15757 Series

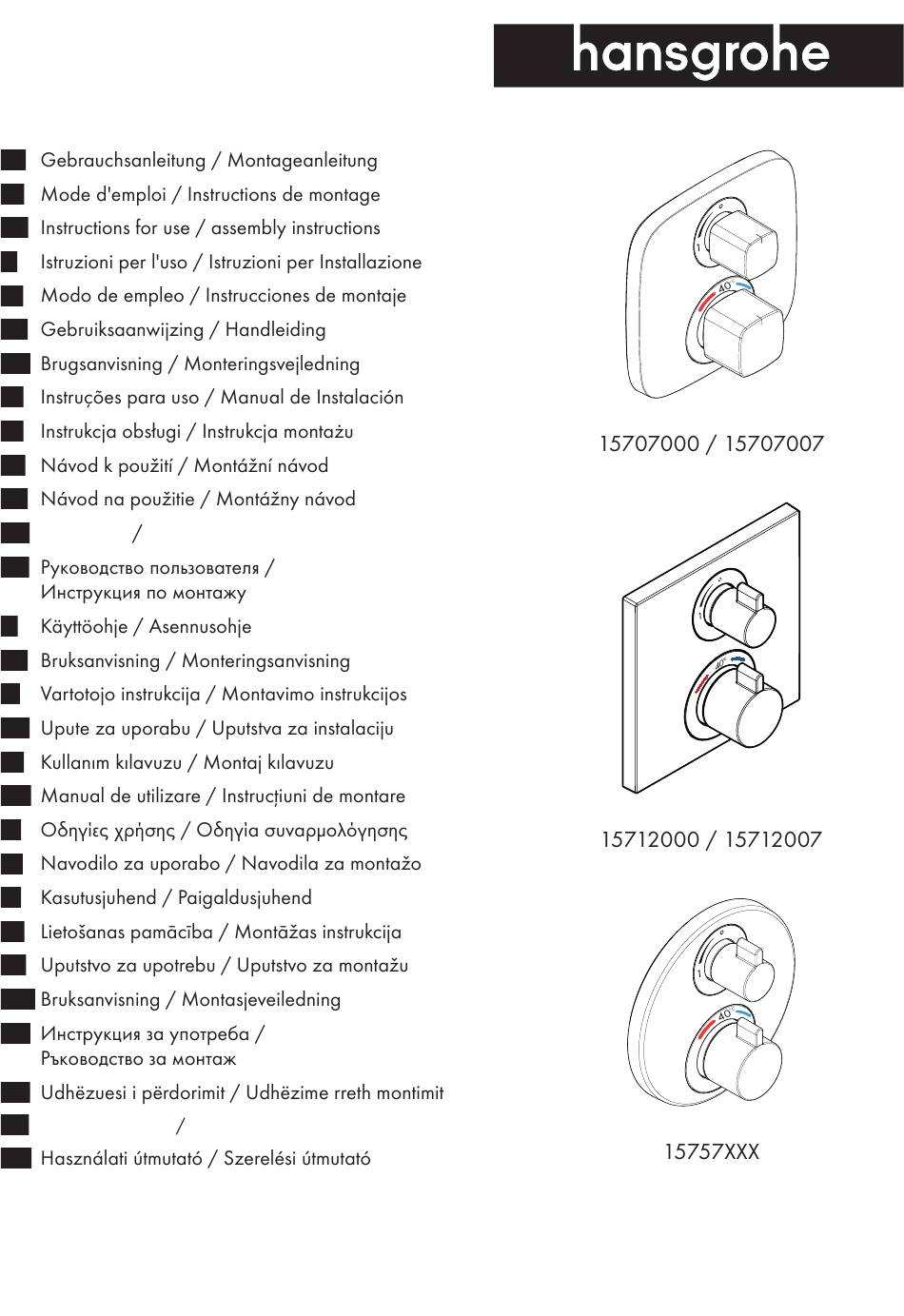

- Page 1 Ecostat E ZH 用户手册 组装说明 Ecostat Square دليل االستخدام تعليمات التجميع Ecostat S...
