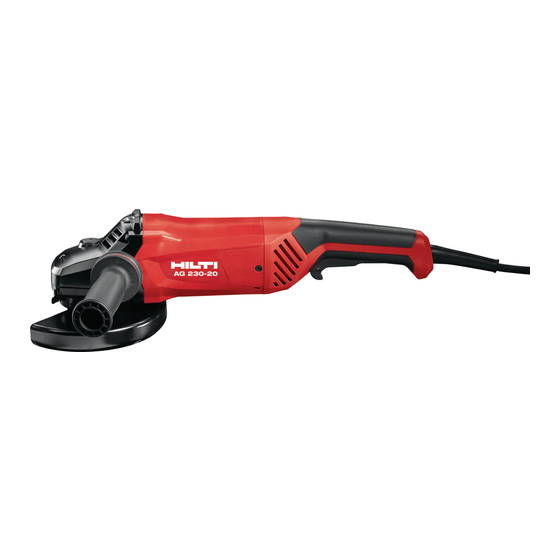

Page 1 AG 230-20D Deutsch English Français Español Português Italiano Eesti Latviešu Lietuvių Polski Čeština Slovenčina Magyar Slovenščina Hrvatski Srpski Русский Українська Қазақ Български Română Ελληνικά Türkçe ‫ﻲ‬ ‫ﺑ ﺮ‬ ‫ﻋ‬ 한국어 Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 2 Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 3 Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 4 AG 230-20D Original-Bedienungsanleitung ........
Page 5 1 Angaben zur Dokumentation 1.1 Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.
Page 6 1.4 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß...
Page 7 dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen. ▶ Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
Page 8 Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. ▶ Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß...
Page 9 ▶ Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. ▶ Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen.
Page 10 Der Betrieb darf nur mit der auf dem Typenschild angegebenen Netzspannung und -frequenz erfolgen. 3.3 Lieferumfang Winkelschleifer, Schutzhaube, Seitenhandgriff, Spannflansch, Spannmutter, Spannschlüssel, Bedienungs- anleitung. Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online unter: www.hilti.group 3.4 Anlaufstrombegrenzung Durch die elektronische Anlaufstrombegrenzung wird der Einschaltstrom so weit reduziert, dass die Netzsicherung nicht anspricht.
Page 11 5 Technische Daten 5.1 Winkelschleifer Hinweis Bemessungsspannung, Bemessungsstrom, Frequenz und Bemessungsaufnahme entnehmen Sie bitte ihrem länderspezifischen Typenschild. Bei Betrieb an einem Generator oder Transformator muss deren Abgabeleistung doppelt so hoch sein wie die auf dem Typenschild des Gerätes angegebene Leistung. Die Betriebsspannung des Transformators oder Generators muss jederzeit innerhalb +5 % und -15 % der Bemessungsspannung des Gerätes liegen.
Page 12 6.3 Schutzhaube montieren Hinweis Die Codierung an der Schutzhaube stellt sicher, dass nur eine zum Gerät passende Schutzhaube montiert werden kann. Außerdem verhindert der Codiersteg, dass die Schutzhaube auf das Werkzeug fällt. 1. Öffnen Sie den Spannhebel. 2. Setzen Sie die Schutzhaube mit dem Codiersteg in die Codiernut am Spindelhals des Gerätekopfes. 3.
Page 13 3. Lösen Sie die Spannmutter, indem Sie den Spannschlüssel aufsetzen und ihn gegen den Uhrzeigersinn drehen. 4. Lassen Sie den Spindel-Arretierknopf los und entnehmen Sie das Einsatzwerkzeug. 6.5 Arbeiten WARNUNG Gefahr durch beschädigte Kabel! Wird bei der Arbeit das Netz- oder Verlängerungskabel beschädigt, dürfen Sie das Kabel nicht berühren.
Page 14 ▶ Reparaturen an elektrischen Teilen dürfen nur durch eine Elektrofachkraft ausgeführt werden. • Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. Bei Beschädigungen und/oder Funktionsstörungen das Elektrogerät nicht betreiben. Sofort vom Hilti • Service reparieren lassen. •...
Page 15 10 Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. ▶ Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! 11 Herstellergewährleistung...
Page 16 1 Information about the documentation 1.1 About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
Page 17 1.4 Product information Hilti products are designed for professional use and may be operated, serviced and maintained only by trained, authorized personnel. This personnel must be informed of any particular hazards that may be encountered. The product and its ancillary equipment can present hazards if used incorrectly by untrained personnel or if used not in accordance with the intended use.
Page 18 ▶ Prevent unintentional starting. Ensure the switch is in the off‐position before connecting to power source, picking up or carrying the tool. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents. ▶...
Page 19 ▶ Keep bystanders a safe distance away from the work area. Anyone entering the work area must wear personal protective equipment. Fragments of the workpiece or of a broken accessory tool may fly off and cause injury beyond the immediate area of operation. ▶...
Page 20 3.3 Items supplied Angle grinder, guard, side handle, clamping flange, clamping nut, pin wrench and operating instructions. You can find other system products approved for your product at your local Hilti Center or online at: www.hilti.group English...
Page 21 3.4 Starting current limitation The electronic starting current limiter reduces the starting current drawn by the power tool and thus prevents the mains fuse blowing. It also allows the power tool to start smoothly, without a jolt. 4 Consumables For working metal, use only synthetic resin-bonded, fiber-reinforced grinding discs or cutting discs approved for use at a permissible peripheral speed of 80 m/sec.
Page 22: Operation
Identify additional safety measures to protect the operator from the effects of noise and/or vibration, for example: Maintaining the power tool and accessory tools, keeping the hands warm, organization of work patterns. Noise information Sound power level (L 105 dB(A) Emission sound pressure level (L 94 dB(A) Uncertainty for the sound pressure level (K...
Page 23 Note Accessory tools have to be replaced as soon as their cutting performance fades significantly or parts of the angle grinder (not the disc) come into contact with the material you are working on. Abrasive discs must be replaced when their expiry date has been reached. 6.4.1 Fitting an accessory tool 1.
Page 24 • Do not operate the power tool if signs of damage are found or if parts malfunction. Have damage repaired immediately by Hilti Service. • After cleaning and maintenance, refit all guards or protective devices and check that they function correctly.
Page 25 Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Page 26 1 Indications relatives à la documentation 1.1 À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité...
Page 27 1.4 Informations produit Les produits Hilti sont conçus pour les utilisateurs professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel agréé et formé à cet effet. Ce personnel doit être au courant des dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié...
Page 28 de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves. ▶ Utiliser un équipement de protection individuelle et toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que masque antipoussière, chaussures de sécurité...
Page 29 ▶ Les outils amovibles munis d'un filetage doivent correspondre exactement au filetage de la broche de meulage. Dans le cas d'outils amovibles qui sont montés au moyen d'une bride, le diamètre du trou de l'outil amovible doit coïncider avec le diamètre de préhension de la bride. Les outils amovibles qui ne s'adaptent pas exactement à...
Page 30 ▶ Ne jamais approcher la main des outils amovibles rotatifs. En cas de contrecoup, l'outil amovible risque d'aller sur la main de l'utilisateur. ▶ Éviter de se tenir dans l'espace dans lequel l'outil électroportatif serait en mouvement en cas de contrecoup. Le contrecoup entraîne l'outil électroportatif dans le sens opposé au déplacement du disque à...
Page 31 Meuleuse d'angle, carter de protection, poignée latérale, bride de serrage, écrou de serrage, clé de serrage, mode d'emploi. D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du S.A.V. Hilti ou en ligne sous : www.hilti.group 3.4 Régulateur électronique de limitation du courant de démarrage Du fait du régulateur électronique de limitation du courant de démarrage, le courant de démarrage est réduit...
Page 32 Équipement ACD AG-D AF-D AN-D Poignée latérale Écrou de serrage Flasque de serrage 5 Caractéristiques techniques 5.1 Meuleuse d'angle Remarque Les données de tension nominale, courant nominal, fréquence et consommation nominale figurent sur la plaque signalétique spécifique au pays. En cas d'utilisation avec un groupe électrogène ou un transformateur, leur puissance d'alimentation doit être égale au double de la puissance indiquée sur la plaque signalétique de l'appareil.
Page 33 Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit. 6.2 Montage de la poignée latérale ▶ Visser la poignée latérale sur une des douilles filetées prévues à cet effet. 6.3 Montage du carter de protection Remarque La nervure de codage sur le carter de protection permet d'assurer que seul un carter de protection...
Page 34 6.4.2 Démontage de l'outil amovible 1. Débrancher la fiche de la prise. ATTENTION Risque de cassure et de détérioration. Appuyer sur le bouton de blocage de la broche alors que la broche tourne pour détacher l'outil amovible. ▶ Appuyer uniquement sur le bouton de blocage de la broche lorsque la broche de meulage est immobile.
Page 35 • En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser l'appareil électrique. Le faire immédiatement réparer par le S.A.V. Hilti. • Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement.
Page 36 ▶ Ne pas jeter les appareils électriques dans les ordures ménagères ! 11 Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Français Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 37 1 Información sobre la documentación 1.1 Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
Page 38 1.4 Información del producto Los productos Hilti han sido diseñados para usuarios profesionales y solo deben ser manejados, conservados y reparados por personal autorizado y debidamente formado. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados.
Page 39 Seguridad de las personas ▶ Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con prudencia. No utilice una herramienta eléctrica si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. Un momento de descuido al utilizar la herramienta eléctrica podría producir graves lesiones.
Page 40 ▶ El diámetro exterior y el espesor del útil de inserción deben corresponderse con las indicaciones de su herramienta eléctrica. Los útiles de inserción de dimensiones incorrectas no pueden controlarse ni protegerse de forma adecuada. ▶ Los útiles con inserción roscada deben adaptarse perfectamente a la rosca del husillo de lijado. En el caso de útiles montados mediante bridas, el diámetro del orificio del útil debe adaptarse perfectamente al diámetro del alojamiento de la brida.
Page 41 marcha. Tomar las medidas de precaución adecuadas contribuye a tener un control absoluto sobre las fuerzas de rebote y retroceso. ▶ No coloque nunca la mano cerca de los útiles en movimiento. La herramienta puede efectuar movimientos bruscos a causa del rebote y alcanzarle la mano. ▶...
Page 42 Amoladora angular, cubierta protectora, empuñadura lateral, brida de apriete, tuerca de apriete, llave de apriete, manual de instrucciones. Encontrará otros productos del sistema autorizados para su producto en su Centro Hilti o en internet, en www.hilti.group. 3.4 Limitación de la corriente de arranque Mediante la limitación electrónica de la corriente de arranque se reduce la corriente de conexión de forma...
Page 43 Asignación de los discos al equipo que se utilice Equipo ACD AG-D AF-D AN-D Cubierta protectora — Cubierta protectora de chapa — — — Empuñadura lateral Tuerca de apriete Brida de apriete 5 Datos técnicos 5.1 Amoladora angular Indicación La tensión nominal, la intensidad nominal, la frecuencia y la potencia nominal figuran en la placa de identificación específica del país.
Page 44 6 Manejo 6.1 Preparación del trabajo PRECAUCIÓN Riesgo de lesiones. Arranque involuntario del producto. ▶ Extraiga el enchufe de red antes de realizar ajustes en la herramienta o de cambiar accesorios. Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto. 6.2 Montaje de la empuñadura lateral ▶...
Page 45 6. Pulse y mantenga pulsado el botón de bloqueo del husillo. 7. Atornille la tuerca de apriete con la llave de apriete y, a continuación, suelte el botón de bloqueo del husillo y retire la llave de apriete. 6.4.2 Desmontaje del útil 1.
Page 46: Mantenimiento
• No utilice la herramienta eléctrica si presenta daños o fallos que afecten al funcionamiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen. • Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento.
Page 47 Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Page 48 1 Indicações sobre a documentação 1.1 Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto. •...
Page 49 1.4 Dados informativos sobre o produto Os produtos Hilti foram concebidos para uso profissional e só devem ser utilizados, mantidos e reparados por pessoal autorizado e devidamente credenciado. Este pessoal deverá estar informado, em particular, sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais...
Page 50 nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves. ▶ Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de lesões.
Page 51 ▶ Não utilize acessórios danificados. Antes de cada utilização, examine os acessórios, tais como, discos de rebarbar, em relação a fragmentos e fissuras, o prato de rebarbar em relação a fissuras, desgaste ou forte deterioração. No caso de a ferramenta eléctrica ou o acessório cair, verifique se ficou danificado ou utilize um acessório intacto.
Page 52 Normas de segurança especiais para trabalhos de rebarbar: ▶ Utilize exclusivamente os rebolos autorizados para a sua ferramenta eléctrica e o resguardo de disco previsto para estes rebolos. Rebolos que não estão previstos para a ferramenta eléctrica não podem ser resguardados o suficiente e não são seguros. ▶...
Page 53 Rebarbadora angular, resguardo do disco, punho auxiliar, falange de aperto, porca de aperto, chave de aperto, manual de instruções. Poderá encontrar outros produtos de sistema aprovados para o seu produto no seu Centro de Assistência Hilti ou online, em: www.hilti.group 3.4 Regulação da corrente de arranque O regulador electrónico de corrente reduz a corrente inicial absorvida pela ferramenta, evitando que o fusível...
Page 54 5 Características técnicas 5.1 Rebarbadora angular Nota Consulte a tensão nominal, corrente nominal, frequência e potência nominal na sua placa de características específica do país. Em caso de alimentação por um gerador ou transformador, a respectiva potência de saída tem de ser duas vezes superior à...
Page 55 6.3 Montar o resguardo de disco Nota O posicionamento do resguardo do disco garante que só pode ser montado um resguardo do disco adequado para a ferramenta. Além disso, a patilha de posicionamento evita que o resguardo do disco caia sobre o disco. 1.
Page 56 2. Pressione o botão de bloqueio do veio e mantenha-o pressionado. 3. Solte a porca de aperto, aplicando a chave de aperto e rodando-a no sentido contrário ao dos ponteiros do relógio. 4. Largue o botão de bloqueio do veio e retire o acessório. 6.5 Trabalhar AVISO Perigo devido a cabo danificado! Se danificar o cabo enquanto trabalha, não lhe toque e desligue o...
Page 57 • Em caso de danos e/ou perturbações de funcionamento, não operar a ferramenta eléctrica. Mandar reparar de imediato pelo Centro de Assistência Técnica Hilti. • Após os trabalhos de conservação e manutenção, aplicar todos os dispositivos de protecção e verificar o respectivo funcionamento.
Page 58 As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
Page 59 1 Dati per la documentazione 1.1 In riferimento alla presente documentazione • Leggere attentamente la presente documentazione prima di mettere in funzione l'attrezzo. Ciò costituisce un presupposto fondamentale per un lavoro sicuro ed un utilizzo dell'utensile privo di disturbi. • Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documenta- zione e sul prodotto.
Page 60 1.4 Informazioni sul prodotto I prodotti Hilti sono destinati all'operatore professionista e l'uso, la manutenzione e la cura devono essere eseguiti esclusivamente da personale autorizzato ed addestrato. Questo personale deve essere istruito specificamente sui pericoli che possono presentarsi. Il prodotto ed i suoi accessori possono essere fonte di pericolo se utilizzati da personale non opportunamente istruito in modo non idoneo o non conforme.
Page 61 l'effetto di stupefacenti, alcol o farmaci. Un attimo di disattenzione durante l'uso dell'attrezzo elettrico può provocare gravi lesioni. ▶ Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. Se si avrà cura d'indossare l'equipaggiamento di protezione personale come la mascherina antipolvere, le calzature antinfortunistiche antiscivolo, l'elmetto di protezione o le protezioni acustiche, a seconda dell'impiego previsto per l'attrezzo, si potrà...
Page 62 adatto al diametro di attacco della flangia. Gli utensili non perfettamente fissati all'attrezzo elettrico ruotano in modo irregolare, vibrano considerevolmente e possono provocare la perdita di controllo dell'attrezzo. ▶ Non utilizzare utensili danneggiati. Prima di ogni utilizzo, controllare gli utensili: verificare che i dischi da molatura non presentino scheggiature e fenditure, verificare che i platorelli non presentino fenditure, punti di usura o un forte logoramento.
Page 63 ▶ Tenere il corpo lontano dall'area in cui si può spostare l'attrezzo elettrico in caso di contraccolpo. Il contraccolpo spinge l'attrezzo elettrico nella direzione opposta al movimento del disco da molatura sul punto in cui si è bloccato. ▶ Lavorare con particolare attenzione vicino ad angoli, spigoli affilati, ecc. Evitare che l'utensile venga scagliato via dal pezzo in lavorazione e che si blocchi.
Page 64 Smerigliatrice angolare, carter di protezione, impugnatura laterale, flangia di serraggio, dado di bloccaggio, chiave di serraggio, istruzioni per l'uso. Altri prodotti di sistema, omologati per il vostro utensile, sono reperibili presso il vostro centro assistenza Hilti oppure online all'indirizzo: www.hilti.group 3.4 Limitatore della corrente di spunto Grazie al limitatore elettronico della corrente di spunto la corrente di accensione viene ridotta in modo tale da evitare che scatti il fusibile di protezione dell'alimentazione elettrica.
Page 65 Attrezzatura ACD AG-D AF-D AN-D Flangia di serraggio 5 Dati tecnici 5.1 Smerigliatrice angolare Nota Tensione nominale, corrente nominale, frequenza e assorbimento di potenza nominale vanno desunti dalla targhetta specifica del proprio Paese. In caso di utilizzo con un generatore o un trasformatore, la potenza erogata degli stessi dev'essere il doppio rispetto alla potenza riportata sulla targhetta dell'attrezzo.
Page 66 6.2 Montaggio dell'impugnatura laterale ▶ Avvitare l'impugnatura laterale ad una delle boccole filettate previste. 6.3 Montaggio del carter di protezione Nota La codifica del carter di protezione assicura che possa essere montato solamente un carter di protezione adatto all'attrezzo. La staffa di codifica impedisce inoltre che il carter di protezione cada sull'utensile.
Page 67 PRUDENZA Pericolo di rottura e distruzione. Quando viene premuto il pulsante di bloccaggio del mandrino mentre il mandrino è in funzione, è possibile che l'utensile si stacchi. ▶ Premere il pulsante di bloccaggio del mandrino solo quando l'attrezzo è fermo. 2.
Page 68 • In caso di danneggiamenti e/o di malfunzionamenti non mettere in funzione l'attrezzo elettrico. Fare riparare immediatamente l'attrezzo da un Centro Riparazioni Hilti. • In seguito ad eventuali lavori di cura e manutenzione dell'attrezzo ripristinare tutti i dispositivi di protezione e verificarne il corretto funzionamento.
Page 69 Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti provvede al ritiro dei vecchi attrezzi ed al loro riciclaggio. Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti.
Page 70 1 Andmed dokumentatsiooni kohta 1.1 Kasutusjuhend • Enne seadme kasutuselevõttu lugege see kasutusjuhend läbi. See on ohutu kasutamise ja tõrgeteta töö eeldus. • Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi. • Hoidke kasutusjuhend alati seadme juures ja toote edasiandmisel teistele isikutele andke üle ka kasutusjuhend.
Page 71 1.4 Tooteinfo Hilti tooted on mõeldud professionaalse kasutaja jaoks ning nendega tohivad töötada ja neid tohivad hooldada üksnes selleks volitatud, asjakohase kvalifikatsiooniga töötajad. Nimetatud personal peab olema teadlik kõikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.
Page 72 ▶ Vältige elektrilise tööriista soovimatut käivitumist! Enne elektrilise tööriista ühendamist voolu- võrguga, ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud tööriista, võib juhtuda tööõnnetus. ▶ Enne elektrilise tööriista sisselülitamist eemaldage selle küljest seadistus- ja mutrivõtmed. Elektri- lise tööriista pöörleva osa küljes olev seadistus- või mutrivõti võib põhjustada vigastusi.
Page 73 ▶ Veenduge, et teised inimesed viibivad tööpiirkonnast ohutul kaugusel. Kõik tööpiirkonda sisenevad inimesed peavad kandma isikukaitsevahendeid. Töödeldava tooriku või murdunud tarviku osakesed võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool vahetut tööpiirkonda. ▶ Kui teostate töid, mille puhul võib tarvik tabada varjatud elektrijuhtmeid või omaenda toitejuhet, hoidke seadet üksnes isoleeritud käepidemetest.
Page 74 3.3 Tarnekomplekt Nurklihvmasin, kettakaitse, lisakäepide, kinnitusflants, kinnitusmutter, otsvõti, kasutusjuhend. Teised süsteemi kuuluvad tooted, mida on lubatud tööriistaga kasutada, leiate Hilti müügiesindusest või veebilehelt www.hilti.group 3.4 Käivitusvoolupiiraja Elektrooniline käivitusvoolupiiraja vähendab käivitusvoolu sedavõrd, et võrgukaitse ei rakendu. See tagab seadme sujuva käivitumise.
Page 75 4 Kulumaterjal Metalli töötlemiseks kasutage ainult kunstvaiksideainet sisaldavaid tugevdatud kiuga lihv- või lõikekettaid, mille ringkiirus on 80 m/sek. Kasutage ainult lihvkettaid, mida on lubatud kasutada kiirusel alates 6500 p/min ja mille maksimaalne läbimõõt on 230 mm. Ketta maksimaalne läbimõõt: • lihvimisel 6,4 mm •...
Page 76 Teave müra kohta Helivõimsustase (L 105 dB(A) Helirõhutase (L 94 dB(A) Mõõtemääramatus helirõhutaseme puhul (K 3 dB(A) Vibratsioonitase Pinna lihvimine, kasutades vibratsiooni summutavat käepidet (a 6,2 m/s² h,AG Mõõtemääramatus (K) 1,5 m/s² 6 Käsitsemine 6.1 Töö ettevalmistamine ETTEVAATUST! Vigastuste oht! Seadme soovimatu käivitumine. ▶...
Page 77 6.4.1 Tarviku paigaldamine 1. Tõmmake seadme võrgupistik pistikupesast välja. 2. Puhastage kinnitusflants ja kinnitusmutter. 3. Asetage kinnitusflants spindlile. 4. Asetage peale tarvik. 5. Keerake kinnitusmutter vastavalt paigaldatud tarvikule kinni. 6. Vajutage spindlilukustusnupp alla ja hoidke seda selles asendis. 7. Pingutage kinnitusmutter otsvõtme abil kindlalt kinni, seejärel vabastage spindlilukustusnupp ja eemal- dage otsvõti.
Page 78 ▶ Elektridetaile tohivad parandada ainult elektriala asjatundjad. • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja kas juhtelemendid toimivad veatult. Kahjustuste ja/või tõrgete korral ärge rakendage elektrilist tööriista tööle. Laske tööriist kohe Hilti • hooldekeskuses parandada. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige nende toimivust.
Page 79 10 Utiliseerimine Hilti seadmed on suures osas valmistatud taaskasutatavatest materjalidest. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest. ▶ Ärge käidelge kasutusressursi ammendanud elektrilisi tööriistu koos olmejäätmetega! 11 Tootja garantii ▶...
Page 80 1 Informācija par dokumentāciju 1.1 Par šo dokumentāciju • Pirms ekspluatācijas sākšanas obligāti izlasiet šo dokumentāciju. Tas ir priekšnoteikums darba drošībai un izstrādājuma lietošanai bez traucējumiem. • Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma. • Vienmēr glabājiet lietošanas instrukciju izstrādājuma tuvumā...
Page 81 1.4 Izstrādājuma informācija Hilti izstrādājumi ir paredzēti profesionāliem lietotājiem, un to lietošanu, apkopi un remontu drīkst veikt tikai atbilstīgi pilnvarots un instruēts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem, kas var rasties darba laikā. Izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to uztic neprofesionālam personālam vai nelieto atbilstīgi nosacījumiem.
Page 82 ▶ Izmantojiet individuālos aizsardzības līdzekļus un darba laikā vienmēr nēsājiet aizsargbrilles. Individuālo aizsardzības līdzekļu (putekļu aizsargmaskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana atbilstoši elektroiekārtas tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. ▶ Nepieļaujiet iekārtas nekontrolētas ieslēgšanās iespēju. Pirms elektroiekārtas pievienošanas, satveršanas vai pārvietošanas pārliecinieties, ka tā...
Page 83 gadījumā lietojiet citu instrumentu. Pēc tam, kad esat instrumentu pārbaudījuši un nostiprinājuši iekārtā, ļaujiet iekārtai vienu minūti darboties ar maksimālo rotācijas ātrumu, nodrošinot, lai ne jūs, ne citas personas neatrastos rotējošā instrumenta kustības zonā. Ja nostiprinātais instruments ir bojāts, tas vairumā gadījumu salūst jau testa laikā. ▶...
Page 84 ▶ Liektas slīpripas jāuzmontē tā, lai slīpēšanas plakne nebūtu izvirzīta ārpus drošības pārsega malas. Ja slīpripa nav uzmontēta pareizi un ir izvirzīta ārpus drošības pārsega malas, to nav iespējams aizsardzības nolūkā pietiekami aizsegt. ▶ Drošības pārsegam jābūt kārtīgi nostiprinātam pie elektroiekārtas un, lai garantētu maksimālu drošību, iestatītam tā, lai iespējami neliela slīpēšanas instrumenta daļa būtu vaļējā...
Page 85 Iekārtu drīkst darbināt tikai ar identifikācijas datu plāksnītē norādīto tīkla spriegumu un frekvenci. 3.3 Piegādes komplektācija Leņķa slīpmašīna, drošības pārsegs, sānu rokturis, fiksācijas atloks, fiksācijas uzgrieznis, fiksācijas atslēga, lietošanas instrukcija. Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti servisa centrā vai tīmekļvietnē www.hilti.group 3.4 Iedarbošanās strāvas ierobežojums Pateicoties elektroniskajam iedarbošanās strāvas ierobežojumam, ieslēgšanās strāva tiek samazināta, lai...
Page 86 Svars saskaņā ar EPTA procedūru 01 5,3 kg Ripas maksimālais diametrs 230 mm Vītnes garums 15 mm Vītnes diametrs 5.2 Informācija par troksni un vibrāciju saskaņā ar EN 60745 Šajās instrukcijās norādītie lielumi, kas raksturo skaņas spiedienu un vibrāciju, ir noteikti ar standartizētas mērījumu metodes palīdzību, un tos var izmantot elektroiekārtu savstarpējai salīdzināšanai.
Page 87 4. Lai nofiksētu drošības pārsegu, aizveriet fiksācijas sviru. Norādījums Drošības pārsegs ar regulēšanas skrūvi jau ir iestatīts atbilstīgi pareizajam iespīlēšanas diametram. Ja pēc drošības pārsega uzlikšanas fiksācija ir nepietiekama, nedaudz pievelkot iestatīšanas skrūvi, fiksācijas spēku var palielināt. 6.3.1 Drošības pārsega pozīcijas maiņa 1.
Page 88 6.5 Darbs BRĪDINĀJUMS Bojāta kabeļa izraisīts apdraudējums! Ja darba laikā tiek bojāts barošanas kabelis vai pagarinātāj- kabelis, neaiztieciet to. Nekavējoties atvienojiet kontaktdakšu no kontaktligzdas. ▶ Regulāri pārbaudiet iekārtas barošanas kabeli un nepieciešamības gadījumā nododiet to kompe- tentam speciālistam remonta vai nomaiņas veikšanai. Regulāri pārbaudiet pagarinātājkabeļus un bojājumu gadījumā...
Page 89 Pirms atsākt iekārtas lietošanu pēc ilgas transportēšanas vai uzglabāšanas, pārbaudiet, vai tā nav bojāta. 9 Traucējumu novēršana Ja iekārtas darbībā radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā. Traucējums Iespējamais iemesls Risinājums...
Page 90 Hilti iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta. ▶ Neizmetiet elektroiekārtas sadzīves atkritumos! 11 Ražotāja garantija...
Page 91 1 Dokumentų duomenys 1.1 Apie šią instrukciją • Prieš pradėdami eksploatuoti, perskaitykite šią instrukciją. Tai yra saugaus darbo ir patikimo naudojimo sąlyga. • Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų. • Šią naudojimo instrukciją visada laikykite kartu su prietaisu, prietaisą kitiems asmenims perduokite tik kartu su šia instrukcija.
Page 92 1.4 Informacija apie prietaisą Hilti gaminiai yra skirti profesionalams, todėl juos naudoti, techniškai prižiūrėti ir remontuoti leidžiama tik įgaliotam instruktuotam personalui. Šis personalas turi būti supažindintas su visais galimais pavojais. Neapmokyto personalo, netinkamai arba ne pagal paskirtį naudojamas prietaisas ir jo reikmenys gali kelti pavojų.
Page 93 ▶ Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš imdami į rankas, nešdami ar prijungdami prie elektros tinklo, įsitikinkite, kad elektrinis įrankis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba įrankį įjungsite į elektros tinklą tuomet, kai jungiklis nėra išjungtas, gali įvykti nelaimingas atsitikimas.
Page 94 ▶ Naudokite asmenines apsaugos priemones. Priklausomai nuo naudojimo pobūdžio, užsidėkite veidą saugančią kaukę, akių apsaugos priemonę arba apsauginius akinius. Naudokite respiratorių, ausines, apsaugines pirštines arba specialią prijuostę, apsaugančius nuo šlifuojant atskylančių mažų medžiagos dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, kurių būna prietaisu vykdant bet kokius darbus.
Page 95 ▶ Šlifavimo diskai turi būti naudojami tik rekomenduojamiems darbams vykdyti. Pavyzdžiui, niekada nešlifuokite pjaustymo disko šoniniu paviršiumi. Pjaustymo diskai yra skirti medžiagai perpjauti disko briauna. Šoninės jėgos tokį šlifavimo diską gali sulaužyti. ▶ Pasirinktam šlifavimo diskui visada naudokite nepažeistas tinkamo dydžio ir formos fiksavimo junges.
Page 96 3.3 Tiekiamas komplektas Kampinis šlifuoklis, apsauginis gaubtas, šoninė rankena, fiksavimo jungė, fiksavimo veržlė, priveržimo raktas, naudojimo instrukcija. Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietiniame Hilti techninės priežiūros centre arba tinklalapyje www.hilti.group 3.4 Paleidimo srovės ribojimas Elektroninė...
Page 97 Sriegio ilgis 15 mm Sriegio skersmuo 5.2 Informacija apie triukšmą ir vibracijos reikšmės pagal EN 60745 Šiuose nurodymuose pateiktos garso slėgio ir vibracijos reikšmės yra išmatuotos taikant standartizuotą matavimo metodą ir gali būti naudojamos elektriniams įrankiams palyginti tarpusavyje. Jos taip pat tinka šių veiksnių...
Page 98 6.3.1 Apsauginio gaubto perstatymas 1. Atlaisvinkite užspaudimo svirtį. 2. Apsauginį gaubtą pasukite į reikiamą padėtį. 3. Apsauginį gaubtą fiksuokite užspaudimo svirtimi. 6.3.2 Apsauginio gaubto išmontavimas 1. Atlaisvinkite užspaudimo svirtį. 2. Apsauginį gaubtą sukite, kol kodavimo elementas sutaps su kodavimo grioveliu, tada nuimkite. 6.4 Keičiamieji įrankiai ATSARGIAI! Sužalojimo pavojus.
Page 99 • Reguliariai tikrinti, ar matomos dalys nėra pažeistos ir ar valdymo elementai veikia nepriekaištingai. • Pažeisto ir / arba turinčio veikimo sutrikimų elektrinio įrankio nenaudoti. Nedelsiant kreiptis į Hilti techninės priežiūros centrą dėl remonto. Lietuvių Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 100 Prietaisą laikyti sausoje ir vaikams bei neįgaliotiems asmenims neprieinamoje vietoje. • Prieš naudojant po ilgesnio transportavimo arba sandėliavimo, patikrinti, ar prietaisas nėra pažeistas. 9 Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimas Galima priežastis Sprendimas Prietaisas neįsijungia.
Page 101 1 Dane dotyczące dokumentacji 1.1 O niniejszej dokumentacji • Przed uruchomieniem urządzenia należy zapoznać się z niniejszą dokumentacją. Jest to warunek konieczny bezpiecznej pracy i bezawaryjnej obsługi. • Należy stosować się do uwag dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na wyrobie.
Page 102 Deklarujemy z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującymi wytycznymi i normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Bezpieczeństwo 2.1 Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać...
Page 103 narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas eksploatacji elektronarzędzia może prowadzić do poważnych obrażeń ciała. ▶ Zawsze nosić osobiste wyposażenie ochronne i zakładać okulary ochronne. Noszenie osobistego wyposażenia ochronnego, takiego jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask ochronny lub ochraniacze słuchu, w zależności od rodzaju i użytkowania elektronarzędzia, zmniejsza ryzyko obrażeń...
Page 104 ▶ Nie używać uszkodzonych narzędzi. Przed każdym użyciem należy skontrolować narzędzia robocze, takie jak tarcze do szlifowania pod kątem występowania odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, przetarć lub silnego zużycia. Jeśli elektronarzędzie lub narzędzie robocze spadną, należy sprawdzić czy nie doszło do uszkodzenia, lub zastosować inne sprawne narzędzie robocze.
Page 105 ▶ Szczególną ostrożność zachować podczas pracy w obrębie narożników, ostrych krawędzi itp., aby nie dopuścić do zakleszczenia i odbicia narzędzia roboczego od obrabianego materiału. Wirujące narzędzie robocze wykazuje tendencję do zakleszczania się w przypadku pracy w narożnikach, przy ostrych krawędziach lub odskokach od podłoża. Może to spowodować utratę kontroli nad urządzeniem lub odrzut.
Page 106 3.3 Zakres dostawy Szlifierka kątowa, osłona, uchwyt boczny, kołnierz mocujący, nakrętka mocująca, klucz mocujący, instrukcja obsługi. Więcej dopuszczonych do urządzenia produktów systemowych można znaleźć w centrum Hilti lub online pod adresem: www.hilti.group 3.4 Ogranicznik prądu rozruchowego Elektroniczny ogranicznik prądu rozruchowego znacznie zmniejsza pobór prądu przy włączeniu, tak aby nie doszło do zadziałania bezpiecznika sieciowego.
Page 107 Wyposażenie ACD AG-D AF-D AN-D Nakrętka mocująca Kołnierz mocujący 5 Dane techniczne 5.1 Szlifierka kątowa Wskazówka Napięcie znamionowe, prąd znamionowy, częstotliwość i znamionowy pobór mocy zamieszczono na tabliczce znamionowej zgodnej z wymaganiami przepisów krajowych. W przypadku podłączenia urządzenia do prądnicy lub transformatora ich moc wtórna musi być dwa razy większa od mocy podanej na tabliczce znamionowej urządzenia.
Page 108 6.2 Montaż uchwytu bocznego ▶ Nakręcić uchwyt boczny na jedną z przewidzianych do tego celu tulei gwintowanych. 6.3 Montaż osłony Wskazówka Kodowanie na osłonie gwarantuje, że do urządzenia można przymocować wyłącznie pasującą osłonę. Poza tym wypust kodujący zapobiega opadaniu osłony na zamocowane narzędzie. 1.
Page 109 3. Odkręcić nakrętkę mocującą, nakładając klucz i obracając go w kierunku przeciwnym do ruchu wskazówek zegara. 4. Zwolnić blokadę wrzeciona i wyjąć narzędzie robocze. 6.5 Praca OSTRZEŻENIE Zagrożenie w wyniku uszkodzonych przewodów elektrycznych! Jeśli podczas pracy uszkodzony zostanie przewód zasilający lub przedłużacz, nie wolno ich dotykać. Wyciągnąć wtyczkę sieciową z gniazda.
Page 110 Przed uruchomieniem elektronarzędzia po dłuższym transporcie lub przechowywaniu należy je sprawdzić pod kątem ewentualnych uszkodzeń. 9 Pomoc w przypadku awarii W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie sam usunąć, należy skontaktować się z serwisem Hilti. Awaria Możliwa przyczyna Rozwiązanie Urządzenie nie uruchamia się.
Page 111 10 Utylizacja Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Pytać należy w punkcie serwisowym Hilti lub doradcy handlowego.
Page 112 1 Údaje k dokumentaci 1.1 O této dokumentaci • Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení. • Dodržujte bezpečnostní a varovné pokyny uvedené v této dokumentaci a na výrobku. • Návod k obsluze mějte uložený...
Page 113 1.4 Informace o výrobku Výrobky Hilti jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně...
Page 114 ▶ Zabraňte neúmyslnému uvedení do provozu. Před zapojením elektrického nářadí do sítě, před uchopením elektrického nářadí nebo jeho přenášením se ujistěte, že je vypnuté. Držíte-li při přenášení elektrického nářadí prst na spínači nebo připojujete-li ho k síti zapnuté, může dojít k úrazu. ▶...
Page 115 Protiprachová nebo respirační ochranná maska musí filtrovat prach, který při práci vzniká. Dlouhodobé působení silného hluku může způsobit ztrátu sluchu. ▶ Dbejte na to, aby ostatní osoby byly od vašeho pracoviště v bezpečné vzdálenosti. Každý, kdo vstoupí na vaše pracoviště, musí mít na sobě osobní ochranné pomůcky. Úlomky obrobku nebo prasklý...
Page 116 Nářadí se smí používat pouze se síťovým napětím a síťovou frekvencí, které jsou uvedené na typovém štítku. 3.3 Obsah dodávky Úhlová bruska, ochranný kryt, postranní rukojeť, upínací příruba, upínací matice, upínací klíč, návod k obsluze. Další systémové produkty schválené pro váš výrobek najdete ve středisku Hilti nebo on-line na: www.hilti.group. 3.4 Omezovač náběhového proudu Elektronický...
Page 117 4 Spotřební materiál Pro obrábění kovu používejte pouze hrubovací nebo rozbrušovací kotouče vyztužené vlákny a s pojivem ze syntetické pryskyřice s obvodovou rychlostí 80 m/s. Používejte pouze brusné kotouče, které jsou schválené minimálně pro otáčky 6 500 ot/min a mají maximální průměr 230 mm.
Page 118 Informace o hlučnosti Hladina akustického výkonu (L 105 dB(A) Hladina emitovaného akustického tlaku (L 94 dB(A) Nejistota u hladiny akustického tlaku (K 3 dB(A) Celkové hodnoty vibrací Broušení povrchů s rukojetí s tlumením vibrací (a 6,2 m/s² h,AG Nejistota (K) 1,5 m/s²...
Page 119 Upozornění Nástroje je nutné vyměnit, jakmile výrazně klesne řezný výkon nebo když se díly úhlové brusky (kromě kotouče) při práci dostanou do kontaktu s pracovním materiálem. Abrazivní kotouče se musí vyměnit po uplynutí doby použitelnosti. 6.4.1 Montáž nástroje 1. Vytáhněte síťovou zástrčku ze zásuvky. 2.
Page 120 Pravidelně kontrolujte všechny viditelné díly, zda nejsou poškozené, a ovládací prvky, zda správně fungují. • V případě poškození a/nebo poruchy funkce elektrické zařízení nepoužívejte. Nechte ho ihned opravit v servisu Hilti. • Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci. 7.2 Kontrola po čištění a údržbě...
Page 121 10 Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. ▶ Elektrické nářadí nevyhazujte do komunálního odpadu! 11 Záruka výrobce...
Page 122 1 Údaje k dokumentácii 1.1 O tejto dokumentácii • Pred uvedením do prevádzky si prečítajte túto dokumentáciu. Je to predpoklad na bezpečnú prácu a bezproblémovú manipuláciu. • Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte. • Tento návod na obsluhu uchovávajte vždy s výrobkom a ďalším osobám odovzdávajte výrobok iba s týmto návodom.
Page 123 1.4 Informácie o produkte Výrobky značky Hilti sú určené pre profesionálneho používateľa a smie ich obsluhovať, udržiavať a opravo- vať iba autorizovaný, vyškolený personál. Tento personál musí byť špeciálne poučený o rizikách a nebezpe- čenstvách, ktoré sa môžu vyskytnúť. Výrobok a jeho pomocné prostriedky sa môžu stať zdrojom nebezpe- čenstva v prípade, že s nimi bude manipulovať...
Page 124 alkoholu alebo liekov. Aj moment nepozornosti pri používaní elektrického náradia môže viesť k závažným poraneniam. ▶ Používajte prostriedky osobnej ochrany a vždy používajte ochranné okuliare. Používanie prostried- kov osobnej ochrany, ako ochrannej masky, bezpečnostnej pracovnej obuvi s protišmykovou podrážkou, ochrannej prilby alebo chráničov sluchu (podľa druhu použitia elektrického náradia) znižuje riziko pora- nenia.
Page 125 ▶ Nepoužívajte žiadne poškodené vkladacie nástroje. Pred každým použitím prekontrolujte vkladacie nástroje, ako brúsne kotúče, na prítomnosť odlúpnutí a trhlín, brúsne taniere na trhliny, oder alebo silné opotrebovanie. Po páde elektrického náradia alebo vkladacieho nástroja skontrolujte, či nie sú poškodené, alebo použite nepoškodený vkladací nástroj. Ak ste vkladací nástroj skontrolovali a nasadili, zdržiavajte sa vy a aj osoby nachádzajúce sa v blízkosti mimo úrovne rotujúceho vkladacieho nástroja.
Page 126 k zasekávaniu pri práci v rohoch, na ostrých hranách alebo pri odrazení sa. To zapríčiňuje stratu kontroly alebo spätný ráz. Osobitné bezpečnostné upozornenia týkajúce sa brúsenia: ▶ Používajte výlučne brúsne telesá, ktoré sú schválené pre vaše elektrické náradie a pre tieto brúsne telesá...
Page 127 3.3 Rozsah dodávky Uhlová brúska, ochranný kryt, bočná rukoväť, upínacia príruba, upínacia skrutka, upínací kľúč, návod na obsluhu. Ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom centre Hilti alebo on-line na stránke: www.hilti.group 3.4 Obmedzenie rozbehového prúdu Elektronické...
Page 128 5 Technické údaje 5.1 Uhlová brúska Upozornenie Menovité napätie, menovitý prúd, frekvenciu a menovitý príkon nájdete na typovom štítku špecifickom pre danú krajinu. Pri prevádzkovaní na generátore alebo transformátore musí byť jeho výstupný (podávaný) výkon dvakrát taký vysoký ako je výkon, ktorý je uvedený na typovom štítku náradia. Prevádzkové napätie transformátora alebo generátora musí...
Page 129 6.3 Montáž ochranného krytu Upozornenie Kódovanie na ochrannom kryte zabezpečuje to, že sa dá namontovať iba taký ochranný kryt, ktorý sa hodí k danému náradiu. Kódovací výstupok okrem toho chráni ochranný kryt pred vypadnutím z nástroja. 1. Povoľte upínaciu páčku. 2.
Page 130 3. Upínaciu maticu uvoľníte tým, že priložíte upínací kľúč a budete ho otáčať proti smeru hodinových ručičiek. 4. Uvoľnite aretačné tlačidlo vretena a odoberte vkladací nástroj. 6.5 Práca VAROVANIE Nebezpečenstvo vyplývajúce z poškodeného kábla! Pri poškodení sieťovej alebo predlžovacej šnúry pri práci sa šnúry nedotýkajte. Zástrčku sieťovej šnúry vytiahnite zo zásuvky. ▶...
Page 131 Elektrické náradie po dlhšej preprave alebo skladovaní skontrolujte pred použitím, či nie je poškodené. 9 Pomoc v prípade porúch Pri výskyte takých porúch, ktoré nie sú uvedené v tejto tabuľke alebo ktoré nedokážete odstrániť sami, sa prosím obráťte na náš servis Hilti. Porucha Možná príčina Riešenie...
Page 132 Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. ▶ Elektrické náradie/zariadenia/prístroje neodhadzujte do domového odpadu! 11 Záruka výrobcu...
Page 133 1 A dokumentáció adatai 1.1 A dokumentumról • Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele. • Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmezteté- seket. • Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek.
Page 134 1.4 Termékinformációk A Hilti termékeket kizárólag szakember általi használatra szánták és a készüléket csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket.
Page 135 ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. ▶ Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. Az elektromos kéziszerszám alkalmazásának megfelelő személyi védőfelszerelések, úgymint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő...
Page 136 ▶ A menetbetétes betétszerszámoknak pontosan kell illeszkedniük az elektromos kéziszerszám csiszolóorsójára. A karima segítségével szerelt betétszerszámok esetében a betétszerszám lyukátmérőjének a karima befogóátmérőjéhez kell illeszkednie. Azok a betétszerszámok, amelyek nem pontosan illeszkednek az elektromos kéziszerszámra, egyenetlenül forognak, erősen rezegnek, minek következtében a kezelő elvesztheti a gép fölötti ellenőrzést. ▶...
Page 137 ▶ Ne tartózkodjon abban a tartományban, amelybe a visszacsapódás következtében az elektromos kéziszerszám bekerülhet. A visszacsapódás következtében az elektromos kéziszerszám a blokkolásban lévő csiszolótárcsa mozgásával ellentétes irányba halad. ▶ Különösen óvatosan dolgozzon sarkok, éles peremek stb. közelében. Akadályozza meg, hogy a betétszerszám visszapattanjon a munkadarabról, vagy hogy beszoruljon abba.
Page 138 Csak a típustáblán feltüntetett feszültségen és frekvencián szabad a gépet üzemeltetni. 3.3 Szállítási terjedelem Sarokcsiszoló, védőburkolat, oldalsó markolat, szorítókarima, szorítóanya, feszítőkulcs, használati utasítás. A termékéhez jóváhagyott további rendszertartozékokat a Hilti Központban vagy a www.hilti.group oldalon talál 3.4 Indításiáramkorlátozás Az elektromos indításiáramkorlátozóval a bekapcsolási áram annyira van lekorlátozva, hogy a hálózati biztosíték ne oldjon ki.
Page 139 5 Műszaki adatok 5.1 Sarokcsiszoló Tudnivaló A gép névleges feszültségét, névleges áramfelvételét, frekvenciáját, valamint névleges teljesítményfel- vételét az adott országra vonatkozó típustáblán találja. Generátorral vagy transzformátorral történő üzemeltetés esetén ezek leadott teljesítményének a gép típus- tábláján megadott teljesítmény kétszeresének kell lennie. A transzformátor vagy a generátor üzemi feszült- sége mindig essen a gép névleges feszültségfelvételi értékeinek +5%-os és -15%-os határa közé.
Page 140 6.3 Védőburkolat felszerelése Tudnivaló A védőburkolaton kódolás található, amely biztosítja, hogy csak a megfelelő védőburkolat legyen felszerelhető. Ezenkívül a kódoló pecek megakadályozza, hogy a védőburkolat ráessen a szerszámra. 1. Nyissa a szorítókart. 2. Helyezze a védőburkolatot a kódoló pecekkel a gépfej tengelynyakán lévő kódoló horonyba. 3.
Page 141 4. Engedje el az orsórögzítő gombot, és vegye ki a betétszerszámot. 6.5 Munkavégzés FIGYELMEZTETÉS Sérült kábel miatt fellépő veszély! Ne érintse a vezetéket, ha az munka közben megsérül. Húzza ki a gép csatlakozóvezetékét a dugaszolóaljzatból. ▶ Rendszeresen ellenőrizze a gép csatlakozóvezetékét, és sérülés esetén cseréltesse ki egy felhatalmazott szakemberrel.
Page 142 Hosszabb szállítást vagy raktározást követően ellenőrizze az elektromos gép sértetlenségét a használatba vétel előtt. 9 Segítség zavarok esetén Az ebben a táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud elhárítani, kérjük, forduljon a Hilti Szervizhez. Üzemzavar Lehetséges ok Megoldás A gép nem indul.
Page 143 10 Ártalmatlanítás Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. ▶ Az elektromos szerszámokat ne dobja a háztartási szemétbe! 11 Gyártói garancia...
Page 144 1 Informacije o dokumentaciji 1.1 O tej dokumentaciji • Pred začetkom uporabe preberite to dokumentacijo. To je pogoj za varno delo in nemoteno uporabo. • Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku. • Navodila za uporabo vedno hranite ob izdelku in vedno priložite ta navodila, če izdelek posredujete drugim osebam.
Page 145 1.4 Informacije o izdelku Izdelki Hilti so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le poobla- ščeno in izšolano osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, če jih nepravilno uporablja nestrokovno osebje, in če se uporabljajo v nasprotju z namembnostjo.
Page 146 ▶ Preprečite nenameren zagon orodja. Preden električno orodje priključite na električno omrežje, da dvignete ali nosite, se prepričajte, da je izključeno. Če med prenašanjem električnega orodja prst držite na stikalu oziroma če na električno omrežje priključite vklopljeno orodje, lahko pride do nezgode. ▶...
Page 147 ▶ Poskrbite, da se bodo ostale osebe nahajale na varni razdalji od vašega območja dela. Vsak, ki vstopi v območje dela, mora nositi osebno zaščitno opremo. Odlomljeni deli obdelovanca ali nastavka lahko odletijo ter poškodujejo ljudi tudi izven neposrednega delovnega območja. ▶...
Page 148 3.3 Obseg dobave Kotni brusilnik, zaščitni pokrov, stranski ročaj, vpenjalna prirobnica, vpenjalna matica, ključ za pritezanje, navodila za uporabo. Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti ali na spletu: www.hilti.group 3.4 Omejitev zagonskega toka Z elektronsko omejitvijo zagonskega toka se vklopni tok zmanjša toliko, da omrežna varovalka ne reagira.
Page 149 4 Potrošni material Za obdelavo kovin uporabljajte zgolj plošče za grobo brušenje ali rezalno-brusne plošče, vezane z umetno smolo in armirane z vlakni, z dovoljeno obodno hitrostjo 80 m/s. Uporabljajte samo brusilne plošče, ki so primerne za število vrtljajev vsaj 6500/min in imajo maks. premer 230 mm.
Page 150 Informacije o hrupu Raven zvočne moči (L 105 dB(A) Raven emisije zvočnega tlaka (L 94 dB(A) Negotovost ravni zvočnega tlaka (K 3 dB(A) Skupna vrednost tresljajev Površinsko brušenje z ročajem za zmanjšanje tresljajev (a 6,2 m/s² h,AG Negotovost (K) 1,5 m/s² 6 Uporaba 6.1 Priprava dela PREVIDNO...
Page 151 Nasvet Druge nastavke je treba zamenjati, takoj ko se zmogljivost rezanja občutno poslabša ali pa deli kotnega brusilnika (razen plošče) med delom pridejo v stik z obdelovancem. Abrazivne plošče je treba zamenjati po preteku roka uporabnosti. 6.4.1 Namestitev nastavka 1. Izvlecite vtič iz vtičnice. 2.
Page 152 Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno. • Električnega orodja ne uporabljajte, če je poškodovano in/ali ne deluje brezhibno. Izdelek naj takoj popravijo pri servisni službi Hilti. • Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno.
Page 153 10 Odstranjevanje Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.
Page 154 1 Podaci o dokumentaciji 1.1 Uz ovu dokumentaciju • Prije početka rada pročitajte ovu dokumentaciju. To je preduvjet za siguran rad i neometano rukovanje. • Pridržavajte se sigurnosnih napomena i upozoravajućih naputaka u ovoj dokumentaciji i na proizvodu. • Ove upute za uporabu uvijek čuvajte u blizini proizvoda i proslijedite ga drugim osobama samo zajedno s uputama za uporabu.
Page 155 1.4 Informacije o proizvodu Hilti proizvodi su namijenjeni profesionalnom korisniku i smije ih posluživati, održavati i servisirati samo ovlašteno kvalificirano osoblje. To osoblje mora biti posebno podučeno o mogućim opasnostima. Proizvod i njemu pripadajuća pomoćna sredstva mogu biti opasna ako ih nepropisno i neispravno upotrebljava neosposobljeno osoblje.
Page 156 ▶ Izbjegavajte nehotično stavljanje u pogon. Uvjerite se da je električni alat isključen prije nego što ga priključite na napajanje strujom, ili ga primite ili nosite. Ako kod nošenja električnog alata prst držite na prekidaču ili ako je uređaj uključen i priključen na električnu mrežu, to može dovesti do nezgoda. ▶...
Page 157 ▶ Pazite da se druge osobe nalaze na sigurnoj udaljenost od vašeg područja rada. Svatko, tko ulazi u područje rada, mora nositi osobnu zaštitnu opremu. Krhotine predmeta obrade ili polomljenih nastavaka mogu odletjeti i uzrokovati tjelesne ozljede čak i izvan neposrednog područja rada. ▶...
Page 158 3.3 Sadržaj isporuke Kutna brusilica, štitnik, bočni rukohvat, stezna prirubnica, stezna matica, stezni ključ, upute za uporabu. Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašem Hilti centru ili online na: www.hilti.group 3.4 Ograničenje struje uključivanja Elektroničkim ograničenjem struje uključivanja se uklopna struja reducira toliko da mrežni osigurač ne reagira.
Page 159 4 Potrošni materijal Za obradu metala upotrebljavajte samo ploče za grubu obradu ili rezne ploče vezane umjetnim smolama i pojačane vlaknima s obodnom brzinom od 80 m/s. Upotrebljavajte samo brusne ploče koji su dopuštene za broj okretaja od najmanje 6500 okr/min i koje imaju maksimalni promjer od 230 mm.
Page 160 Informacija o buci Razina zvučne snage (L 105 dB(A) Razina emisije zvučnog tlaka (L 94 dB(A) Nesigurnost razine zvučnog tlaka (K 3 dB(A) Ukupne vrijednosti vibracija Površinsko brušenje s rukohvatom za smanjenje vibracija (a 6,2 m/s² h,AG Nesigurnost (K) 1,5 m/s² 6 Rukovanje 6.1 Priprema rada OPREZ...
Page 161 6.4.1 Montaža nastavka 1. Izvucite mrežni utikač iz utičnice. 2. Očistite steznu prirubnicu i steznu maticu. 3. Steznu prirubnicu stavite na vreteno. 4. Postavite nastavak. 5. Pritegnite steznu maticu prema nastavku koji se koristi. 6. Pritisnite gumb za blokadu vretena i držite ga pritisnutog. 7.
Page 162 • Nakon dužeg transporta ili skladištenja prije upotrebe provjerite je li električni uređaj oštećen. 9 Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Smetnja Mogući uzrok...
Page 163 10 Zbrinjavanje otpada Hilti Uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod vašeg prodajnog savjetnika.
Page 164 1 Podaci o dokumentaciji 1.1 O ovoj dokumentaciji • Pročitajte ovu dokumentaciju pre početka rada. To predstavlja preduslov za bezbedan rad i nesmetano rukovanje. • Obratite pažnju na bezbednosne i upozoravajuće napomene koje se nalaze u ovoj dokumentaciji i na proizvodu.
Page 165 1.4 Informacije o proizvodu Hilti proizvodi su namenjeni za profesionalnog korisnika, a njima sme da rukuje, da ih održava ili popravlja samo ovlašćeno i obučeno osoblje. To osoblje mora biti posebno upoznato sa mogućim opasnostima. Proizvod i njegova pomoćna sredstva mogu da budu opasni ako ih neobučena lica nestručno tretiraju ili ako se ne koriste namenski.
Page 166 ▶ Izbegavajte nehotično stavljanje u pogon. Uverite se, da je električni alat isključen, pre nego što ga priključite na napajanje strujom, ili ga uzmete ili nosite. Ako kod nošenja električnog alata prst držite na prekidaču ili ako je alat uključen i priključen na električnu mrežu, to može dovesti do nezgoda. ▶...
Page 167 ▶ Električni alat držite samo za izolirane prihvatne površine ako izvodite radove kod kojih alat za umetanje može da udari o sakrivene strujne vodove ili o vlastiti mrežni kabl. Kontakt sa provodljivim vodom može pod napon staviti i metalne delove uređaja i dovesti do električnog udara. ▶...
Page 168 3.3 Sadržaj isporuke Ugaona brusilica, zaštitna hauba, bočni rukohvat, stezna prirubnica, zatezna matica, stezni ključ, uputstvo za upotrebu. Ostale, za proizvod odobrene proizvode sistema, potražite u vašem Hilti centru ili online na: www.hilti.group 3.4 Ograničenje uklopne struje Elektronskim ograničenjem uklopne struje se uklopna struja redukuje toliko da mrežni osigurač ne reaguje.
Page 169 4 Potrošni materijal Za obradu metala koristite samo ploče za grubo brušenje i rezanje izrađene na bazi veziva od veštačke smole i pojačane vlaknastim materijalom sa obimnom brzinom od 80 m/s. Koristite isključivo brusne ploče, koje su odobrene za brzinu od najmanje 6500 o/min i koje imaju maksimalni prečnik od 230 mm.
Page 170 Informacije o šumu Nivo jačine buke (L 105 dB(A) Nivo pritiska zvuka emisije (L 94 dB(A) Nesigurnost nivoa pritiska zvuka (K 3 dB(A) Ukupne vrednosti vibracija Brusilica za obradu površina sa rukohvatom za smanjenje vibracija (a 6,2 m/s² h,AG Nesigurnost (K) 1,5 m/s²...
Page 171 Napomena Alati za umetanje moraju se zameniti čim se znatno smanji učinak rezanja ili čim delovi ugaone brusilice (osim ploče) dođu u dodir sa radnim materijalom tokom rada. Abrazivne ploče moraju se zameniti po isteku roka upotrebe. 6.4.1 Montiranje alata za umetanje 1.
Page 172 ▶ Popravke električnih delova sme obavljati samo električar. • Redovno proveravajte da li je došlo do oštećenja na vidljivim delovima alata i funkcionisanju elemenata za besprekorno korišćenje. Kod oštećenja i/ili funkcionalnih smetnji ne radite sa električnim uređajem. Odmah odnesite uređaj u Hilti • servis na popravku. •...
Page 173 10 Zbrinjavanje otpada Hilti uređaji su sa velikim udelom proizvedeni od reciklažnih materijala. Preduslov za ponovnu upotrebu je stručna podela materijala. U mnogim zemljama Hilti Vaš stari uređaj se vraća na reciklažu. Pitajte Hilti servis za klijente ili Vašeg konsultanta za prodaju.
Page 174 1 Указания к документации 1.1 Об этом документе • Ознакомьтесь с этим документом перед началом работы. Это является залогом безопасной работы и бесперебойной эксплуатации. • Соблюдайте указания по технике безопасности и предупреждающие указания, приводимые в данном документе и на изделии. •...
Page 175 директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия 2 Безопасность 2.1 Общие указания по технике безопасности для электроинструментов...
Page 176 Безопасность персонала ▶ Будьте внимательны, следите за своими действиями и серьезно относитесь к работе с элек- троинструментом. Не пользуйтесь электроинструментом, если вы устали или находитесь под действием наркотиков, алкоголя или медикаментов. Незначительная ошибка при невниматель- ной работе с электроинструментом может стать причиной серьезного травмирования. ▶...
Page 177 закрепить какую-либо принадлежность на электроинструменте, не гарантирует вам его безопасной эксплуатации. ▶ Предельно допустимая частота вращения, указанная на рабочем инструменте, не должна быть больше максимальной частоты вращения, указанной на электроинструменте. Рабочий инструмент, вращающийся с частотой больше допустимой, может разрушиться. ▶ Наружный диаметр и толщина рабочего инструмента должны соответствовать размерам электроинструмента.
Page 178 При заедании или блокировке шлифкруга в заготовке кромка шлифкруга, погружаемая в заготовку, может застревать, что приводит к разлому круга или вызывает отдачу. При этом шлифкруг движется либо в направлении оператора, либо от него (в зависимости от направления вращения круга в момент блокировки).
Page 179 Угловая шлифмашина, защитный кожух, боковая рукоятка, зажимной фланец, зажимная гайка, зажим- ный ключ, руководство по эксплуатации Другие системные принадлежности, допущенные для исполь- зования с вашим электроинструментом, спрашивайте в сервисном центре Hilti или смотрите на сайте www.hilti.group 3.4 Ограничитель пускового тока...
Page 180 Используйте только шлифовальные/отрезные круги, допущенные к работе при частоте вращения мин. 6500 об/мин и с макс. Ø 230 мм. Максимальная толщина круга составляет: • у шлифкругов для черновой обработки — 6,4 мм • у отрезных кругов — 2,5 мм. ВНИМАНИЕ! Для резки и штробления с использованием абразивных отрезных кругов всегда исполь- зуйте...
Page 181 Примите дополнительные меры безопасности для защиты пользователя от воздействия возникающего шума и/или вибраций, например: техническое обслуживание электроинструмента и рабочих (сменных) инструментов, сохранение тепла рук, правильная организация рабочих процессов. Данные о шуме Уровень звуковой мощности (L 105 дБ(А) Значение уровня звукового давления (L 94 дБ(А) Погрешность...
Page 182 6.4 Рабочие инструменты ОСТОРОЖНО Опасность травмирования Рабочий инструмент может нагреваться. ▶ При смене рабочего инструмента пользуйтесь защитными перчатками. Указание Рабочие инструменты подлежат замене, как только станет заметным снижение их производи- тельности резания или если детали угловой шлифмашины (за исключением самого круга) начнут касаться...
Page 183 управления — на исправное функционирование. • Не используйте устройство при повреждениях и/или функциональных сбоях. Сразу сдавайте его в сервисный центр Hilti для ремонта. • После ухода за устройством и его технического обслуживания установите все защитные приспо- собления на место и проверьте их исправное функционирование.
Page 184 последующей переработки). Во многих странах фирма Hilti уже организовала прием старых (электро) инструментов (изделий) для утилизации. Дополнительную информацию по этому вопросу можно получить в отделе по обслуживанию клиентов или у консультантов по продажам фирмы Hilti. ▶ Не выбрасывайте электроинструменты вместе с обычным мусором! 11 Гарантия производителя...
Page 185 1 Інформація про документацію 1.1 Інформація про цей документ • Перш ніж розпочинати роботу з інструментом, прочитайте цей документ. Це є передумовою безпечної роботи та відсутності несправностей під час застосування інструмента. • Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі...
Page 186 діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Безпека 2.1 Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Page 187 ▶ Якщо неможливо уникнути експлуатації електроінструмента за умов підвищеної вологості, використовуйте автомат захисту від струму витоку. Використання автомата захисту від струму витоку зменшує ризик ураження електричним струмом. Безпека персоналу ▶ Будьте уважними, зосередьтеся на виконуваній операції, до роботи з електроінструментом ставтеся...
Page 188 Сервісне обслуговування ▶ Доручайте ремонт електроінструмента лише кваліфікованому персоналу зі спеціальною підготовкою за умови використання тільки оригінальних запасних частин. Це забезпечить функціональність електроінструмента. 2.2 Загальні вказівки з техніки безпеки під час шліфування та полірування: ▶ Не використовуйте приладдя, яке не було розроблене або рекомендоване виробником спеціально...
Page 189 ▶ Не використовуйте робочі інструменти, для експлуатації яких потрібне застосування рідких охолоджувальних засобів. Використання води або інших рідких охолоджувальних засобів може призвести до ураження електричним струмом. Віддача і відповідні вказівки з техніки безпеки Віддача являє собою раптову реакцію, що виникає при зачепленні або блокуванні робочого інстру- мента, що...
Page 190 3.3 Комплект постачання Кутова шліфувальна машина, захисний кожух, бокова рукоятка, затискний фланець, затискна гайка, затискний ключ, інструкція з експлуатації. З іншим приладдям, допущеним до експлуатації з Вашим інструментом, Ви можете ознайомитися у найближчому сервісному центрі Hilti або на веб-сайті www.hilti.group Українська...
Page 191 3.4 Обмежувач пускового струму Електронний обмежувач пускового струму знижує силу пускового струму, щоб попередити спрацю- вання запобіжника у мережі живлення. Це дозволяє уникнути різкого вмикання інструмента. 4 Видаткові матеріали Для обробки металевих деталей використовуйте круги для грубого шліфування та відрізні шліфувальні круги...
Page 192 здійснюєте догляд за інструментом, ці дані можуть відрізнятися від вказаних значень. Це може призвести до помітного збільшення шумового та вібраційного навантаження протягом усього робочого часу. Для більш точної оцінки шумового та вібраційного навантаження необхідно враховувати також проміжки часу, протягом яких інструмент залишається вимкненим або працює на холостому ходу. Це може значно...
Page 193 6.3.2 Зняття захисного кожуха 1. Відкрийте затискний важіль. 2. Повертайте захисний кожух, поки монтажний виступ не буде співпадати з відповідним прорізом, після чого зніміть кожух. 6.4 Змінні робочі інструменти ОБЕРЕЖНО Ризик отримання травм. Змінний робочий інструмент може бути гарячим. ▶ Під час заміни робочого інструмента використовуйте захисні рукавиці. Вказівка...
Page 194 6.5.2 Захисний кожух із кришкою УВАГА! Під час різання та штробління за допомогою відрізних шліфувальних кругів завжди використо- вуйте захисний кожух із кришкою або повністю закритий пилозахисний кожух. 6.5.3 Шліфування ОБЕРЕЖНО Ризик отримання травм. Може раптово статися блокування або заїдання змінного робочого інструмента.
Page 195 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Page 196 ▶ Не викидайте електроінструменти у баки для побутового сміття! 11 Гарантійні зобов'язання виробника ▶ Із питань гарантії, будь ласка, звертайтеся до Вашого місцевого партнера компанії Hilti. Українська Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 197 1 Құжаттама бойынша деректер 1.1 Бұл құжаттама туралы • Іске қосу алдында осы құжаттаманы оқып шығыңыз. Бұл қауіпсіз жұмыс пен ақаусыз басқару үшін алғышарт болып табылады. • Осы құжаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орындаңыз. • Пайдалану бойынша нұсқаулықты әрдайым өнімде сақтаңыз және оны басқа тұлғаларға тек осы нұсқаулықпен...
Page 198 Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Қауіпсіздік 2.1 Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ Барлық қауіпсіздік нұсқауларын және жалпы нұсқауларды оқып шығыңыз. Төменде...
Page 199 ▶ Егер электр құралмен ылғалдылық жағдайларында жұмыс істеуді болдырмау мүмкін емес болса, шығып кететін токтан қорғау автоматын қолданыңыз. Шығып кететін токтан қорғау автоматын қолдану электр тогының соғу қаупін азайтады. Адамдардың қауіпсіздігі ▶ Ұқыпты болыңыз, әрекеттеріңізге көңіл бөліңіз және электр құралмен жұмыс істеуге дұрыс қараңыз.
Page 200 ▶ Алмалы-салмалы құралда көрсетілген шекті айналу жиілігі электр құралда көрсетілген ең көп айналу жиілігінен азырақ болмауы керек. Рұқсат етілгеннен көбірек жиілікпен айналатын жұмыс аспабы бұзылуы мүмкін. ▶ Алмалы-салмалы құралдың сыртқы диаметрі және қалыңдығы электр құралдың өлшемдеріне сай болуы керек. Өлшемдері қажеттіге сай келмейтін жұмыс аспаптарын жеткілікті дәрежеде...
Page 201 Тиісті сақтық шараларын қолданған жағдайда оператор қайтарымды және реактивті моментті басқара алады. ▶ Қол буынын айналатын алмалы-салмалы аспапқа ешқашан жақындатпаңыз. Қайтарым кезінде жұмыс аспабы оларға ілінуі мүмкін. ▶ Қайтарым кезінде электр құралдың жылжитын аймаққа түсуін болдырмаңыз. Қайтарым электр құралды бұғатталу орнынан жұмыс аспабының айналуына қарама-қарсы бағытта жылжытады. ▶...
Page 202 3.3 Жеткізілім жинағы Бұрыштық тегістеу машинасы, қорғауыш қаптама, бүйірлік тұтқыш, қыспа фланец, қыспа гайка, қыспа кілт, пайдалану бойынша нұсқаулық. Оған қоса, өніміңіз үшін рұқсат етілген жүйелік өнімді Hilti орталығында немесе келесі сайтта табуға болады: www.hilti.group 3.4 Іске қосу тогының шектегіші...
Page 203 Қолданылған жабдық үшін дискілердің тағайындалуы Жабдық ACD AG-D AF-D AN-D Қорғауыш қаптама — Жапсырмасы бар қорғауыш қаптама — — — Жиналған бүйірлік тұтқыш Қыспа гайка Қыспа фланец 5 Техникалық сипаттамалар 5.1 Бұрыштық тегістеу машинасы Нұсқау Номиналды кернеу, номиналды ток, жиілік және номиналды тұтынылатын қуат туралы ақпарат елге...
Page 204: Жұмысқа Дайындық
6 Қызмет көрсету 6.1 Жұмысқа дайындық АБАЙЛАҢЫЗ Жарақат алу қаупі бар! Өнімнің кездейсоқ іске қосылуы. ▶ Аспап реттеулерін орындау немесе қосалқы бөлшектерді алмастыру алдында желілік ашаны тартып шығарыңыз. Осы құжаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орындаңыз. 6.2 Бүйірлік тұтқышты орнату ▶...
Page 205 6. Шпиндельді бұғаттау түймесін басып тұрыңыз. 7. Қыспа кілттің көмегімен қыспа гайканы бекемдеңіз, шпиндельді бұғаттау түймесін жіберіңіз және қыспа кілтті алып тастаңыз. 6.4.2 Алмалы-салмалы аспапты бөлшектеу 1. Желілік кабель ашасын розеткадан шығарыңыз. АБАЙЛАҢЫЗ Сыну және бұзылу қаупі. Шпиндель айналып тұрғанда шпиндельді бұғаттау түймесі басылып тұрған...
Page 206 ▶ Аспаптың электр бөлігін жөндеуді тек маман-электрикке тапсырыңыз. • Барлық көзге көрінетін бөлшектерде зақымдардың бар-жоғын және басқару элементтерінің ақаусыз жұмысын жиі тексеріп тұрыңыз. Зақымдалған және/немесе ақаулы электрлік аспапты қолданбаңыз. Бірден Hilti қызмет көрсету • орталығына жөндетіңіз. • Күтім және техникалық қызмет көрсету жұмыстарынан кейін барлық қорғауыш құрылғыларды...
Page 207 9 Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп Шешім Аспап жұмыс істемейді. Электр қамтуы жоқ. ▶ Басқа электр құралын жалғап, жұмысын тексеріңіз. Желілік кабель немесе аша ▶ Желілік кабельді немесе...
Page 208 1 Данни за документацията 1.1 Към настоящата документация • Преди въвеждане в експлоатация прочетете настоящата документация. Това е предпоставка за безопасна работа и безаварийна употреба. • Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта. • Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други...
Page 209 1.4 Информация за продукта Hilti Продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, под- държани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал трябва да бъде специално инструктиран за възможните опасности. Продуктът и неговите приспособ- ления...
Page 210 Безопасен начин на работа ▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа с електроинструменти. Не използвайте електроинструмент, когато сте уморени или се намирате под въздействие на наркотици, алкохол или медикаменти. Само един момент на невнимание при използването на електроинструмента може да доведе до сериозни наранявания. ▶...
Page 211 ▶ Външният диаметър и дебелината на сменяемия инструмент трябва да съответстват на посочените размери на Вашия електроинструмент. Сменяеми инструменти с неподходящи размери не могат да бъдат достатъчно добре обезопасени или контролирани. ▶ Сменяемите инструменти с резбова вложка трябва да бъдат напаснати точно към резбата на шлифовъчния...
Page 212 Откат възниква вследствие на погрешно или неправилно използване на електроинструмента. Той може да бъде предотвратен чрез подходящи предпазни мерки, както е описано по-долу. ▶ Дръжте здраво електроинструмента и поставяйте тялото и ръцете си в позиция, в която можете да поемете силите на откат. Винаги използвайте допълнителната ръкохватка, ако има налична...
Page 213 ъглошлайф, предпазен щит, странична ръкохватка, затегателен фланец, притягаща гайка, гаечен ключ, Ръководство за експлоатация. Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Център на Hilti или онлайн на: www.hilti.group 3.4 Ограничаване на пусков ток Чрез електронното ограничаване на пусков ток токът на включване намалява дотолкова, че обезопа- сяването...
Page 214 Дискове Приложение Съкратено Основа обозначение Абразивен отрезен шлифовъчен диск Отрезно шлифоване, ACD метален прорязване Абразивен диск за грубо шлифоване Грубо шлифоване AG-D метален Подреждане на дисковете спрямо използваното оборудване Съоръжение ACD AG-D AF-D AN-D Предпазен щит — Предпазен щит с метален капак —...
Page 215 6 Експлоатация 6.1 Подготовка на работата ВНИМАНИЕ Опасност от нараняване! Неволно включване на продукта. ▶ Извадете мрежовия щепсел, преди да предприемете действия по настройките на уреда или смяна на принадлежностите. Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта.
Page 216 2. Почистете затегателния фланец и притягащата гайка. 3. Поставете затегателния фланец върху шпиндела. 4. Поставете сменяемия инструмент. 5. Завийте здраво притягащата гайка според използвания сменяем инструмент. 6. Натиснете бутона за блокиране на шпиндела и го задръжте натиснат. 7. Затегнете здраво притягащата гайка с гаечния ключ, след това освободете бутона за блокиране на шпиндела...
Page 217 за изправно функциониране. • Не работете с електроуреда при наличие на повреди и/или смущения във функциите. Предавайте уреда незабавно в сервиз на Hilti за ремонт. • След извършване на дейности по обслужване и поддръжка монтирайте всичи защитни устройства и проверете функциите.
Page 218 или Вашия търговски представител. ▶ Не изхвърляйте електроинструменти заедно с битови отпадъци! 11 Гаранция на производителя ▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по места. Български Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 219 1 Date privind documentaţia 1.1 Referitor la această documentaţie • Înainte de punerea în funcţiune, citiţi complet această documentaţie. Aceasta este condiţia necesară pentru un lucru în siguranţă şi pentru o manevrare fără defecţiuni. • Aveţi în vedere indicaţiile de securitate şi de avertizare din această documentaţie şi de pe produs. •...
Page 220 1.4 Informaţii despre produs Produsele Hilti sunt destinate utilizatorilor profesionişti, iar operarea cu acestea, întreţinerea şi repararea lor sunt activităţi permise numai personalului autorizat şi instruit. Acest personal trebuie să fie instruit în mod special cu privire la potenţialele pericole. Produsul şi mijloacele sale auxiliare pot genera pericole dacă sunt utilizate necorespunzător sau folosite inadecvat destinaţiei de către personal neinstruit.
Page 221 sub influenţa drogurilor, alcoolului sau medicamentelor. Un moment de neatenţie în folosirea sculei electrice poate duce la accidentări serioase. ▶ Purtaţi echipament personal de protecţie şi, întotdeauna, ochelari de protecţie. Folosirea echi- pamentelor personale de protecţie, ca de ex. masca anti-praf, încălţămintea antiderapantă, casca de protecţie sau căştile antifonice, în funcţie de tipul sculei electrice şi de natura aplicaţiei de lucru, duce la diminuarea riscului de accidentare.
Page 222 se fixează perfect pe scula electrică se rotesc neuniform, vibrează foarte intens şi pot duce la pierderea controlului. ▶ Nu utilizaţi dispozitive de lucru deteriorate. Controlaţi înainte de fiecare utilizare dacă dispozitivele de lucru cum sunt discurile abrazive prezintă spărturi cu aşchii şi fisuri, dacă talerele de şlefuit prezintă...
Page 223 ▶ Lucraţi cu atenţie deosebită în zonele colţurilor, muchiilor ascuţite etc. Împiedicaţi posibilitatea ca dispozitivele de lucru să ricoşeze din piesa care se prelucrează şi să se înţepenească. Dispozitivul de lucru aflat în rotaţie tinde să se înţepenească la colţuri, muchii ascuţite sau dacă ricoşează. Această situaţie cauzează...
Page 224 Polizor unghiular, capotă de protecţie, mâner lateral, flanşă de prindere, piuliţă de strângere, cheie de strângere, manual de utilizare. Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiţi la centrul dumneavoastră Hilti sau online la: www.hilti.group 3.4 Limitatorul curentului de pornire Prin limitatorul electronic al curentului de pornire, curentul de conectare este redus până...
Page 225 5 Date tehnice 5.1 Polizor unghiular Indicaţie Tensiunea nominală, curentul nominal, frecvenţa şi puterea nominală consumată sunt indicate pe plăcuţa de identificare specifică ţării. La punerea în exploatare cu un generator sau transformator, puterea debitată de acestea trebuie să fie dublul puterii maşinii, indicate pe plăcuţa de identificare.
Page 226 6.3 Montarea capotei de protecţie Indicaţie Codarea de la capota de protecţie asigură condiţiile ca numai o capotă de protecţie potrivită cu aparatul să poată fi montată. Suplimentar, pragul cu cheie mecanică împiedică o eventuală cădere a capotei de protecţie pe accesoriul de lucru. 1.
Page 227 AVERTISMENT Pericol de spargere şi de distrugere. Dacă butonul opritor al arborelui principal este apăsat în timp de arborele principal se roteşte, dispozitivul de lucru se poate desface. ▶ Apăsaţi butonul opritor al arborelui principal numai când arborele principal este în repaus. 2.
Page 228 9 Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Avarie Cauza posibilă...
Page 229 Maşinile Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia maşinile dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări.
Page 230 1 Στοιχεία για την τεχνική τεκμηρίωση 1.1 Σχετικά με την παρούσα τεκμηρίωση • Πριν από την πρώτη θέση σε λειτουργία διαβάστε την παρούσα τεκμηρίωση. Αποτελεί προϋπόθεση για ασφαλή εργασία και απρόσκοπτο χειρισμό. • Προσέξτε τις υποδείξεις ασφαλείας και προειδοποίησης στην παρούσα τεκμηρίωση και στο προϊόν. •...
Page 231: Δήλωση Συμμόρφωσης
1.4 Πληροφορίες προϊόντος Τα προϊόντα της Hilti προορίζονται για τον επαγγελματία χρήστη και ο χειρισμός, η συντήρηση και η επισκευή τους επιτρέπεται μόνο από εξουσιοδοτημένο, ενημερωμένο προσωπικό. Το προσωπικό αυτό πρέπει να έχει ενημερωθεί ειδικά για τους κινδύνους που ενδέχεται να παρουσιαστούν. Από το προϊόν και τα βοηθητικά...
Page 232 υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. ▶ Φοράτε προσωπικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Φορώντας προσωπικό εξοπλισμό προστασίας, όπως μάσκα προστασίας από τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό...
Page 233 ▶ Η εξωτερική διάμετρος και το πάχος του εξαρτήματος πρέπει να ανταποκρίνεται στις διαστάσεις του ηλεκτρικού σας εργαλείου. Τα λάθος μετρημένα εξαρτήματα δεν μπορούν να θωρακιστούν ή να ελεγχθούν επαρκώς. ▶ Τα εξαρτήματα με σπείρωμα πρέπει να ταιριάζουν ακριβώς στο σπείρωμα του άξονα λείανσης. Στα...
Page 234 λαβή, εφόσον υπάρχει, για να έχετε το μεγαλύτερο δυνατό έλεγχο στο κλώτσημα ή στις ροπές κατά την αύξηση των στροφών. Ο χειριστής μπορεί να ελέγξει τις δυνάμεις αντίθετης ροπής και αντίδρασης λαμβάνοντας τα κατάλληλα μέτρα. ▶ Μην βάζετε τα χέρια σας ποτέ κοντά σε περιστρεφόμενα εξαρτήματα. Το εξάρτημα μπορεί να κινηθεί...
Page 235 πινακίδα τύπου. 3.3 Έκταση παράδοσης Γωνιακός τροχός, προφυλακτήρας, πλαϊνή χειρολαβή, πατούρα σύσφιξης, παξιμάδι σύσφιξης, κλειδί σύσφιξης, οδηγίες χρήσης. Περισσότερα, εγκεκριμένα για το προϊόν σας συστήματα θα βρείτε στο Hilti Center ή online στη διεύθυνση: www.hilti.group 3.4 Περιορισμός ρεύματος εκκίνησης Με τον ηλεκτρονικό περιορισμό του ρεύματος εκκίνησης, το ρεύμα εκκίνησης μειώνεται τόσο, ώστε να μην...
Page 236 Εφαρμογή Σύντομος Υπόστρωμα κωδικός Δίσκος ξεχονδρίσματος αφαίρεσης Ξεχόνδρισμα AG-D μεταλλικό υλικού Αντιστοίχιση των δίσκων σε σχέση με τον χρησιμοποιούμενο εξοπλισμό Εξοπλισμός ACD AG-D AF-D AN-D Προφυλακτήρας Προφυλακτήρας με έλασμα κάλυψης Πλαϊνή χειρολαβή Παξιμάδι σύσφιξης Πατούρα σύσφιξης 5 Τεχνικά...
Page 237 6 Χειρισμός 6.1 Προετοιμασία εργασίας ΠΡΟΣΟΧΗ Κίνδυνος τραυματισμού! Ακούσια εκκίνηση του προϊόντος. ▶ Αποσυνδέστε το φις τροφοδοσίας, πριν πραγματοποιήσετε ρυθμίσεις στο εργαλείο ή αντικατα- στήσετε αξεσουάρ. Προσέξτε τις υποδείξεις ασφαλείας και προειδοποίησης στην παρούσα τεκμηρίωση και στο προϊόν. 6.2 Τοποθέτηση πλαϊνής χειρολαβής ▶...
Page 238 4. Τοποθετήστε το εξάρτημα. 5. Σφίξτε το παξιμάδι σύσφιξης ανάλογα με το εξάρτημα που χρησιμοποιείτε. 6. Πιέστε το κουμπί ακινητοποίησης του άξονα και κρατήστε το πατημένο. 7. Σφίξτε με το κλειδί σύσφιξης το παξιμάδι σύσφιξης, στη συνέχεια αφήστε ελεύθερο το κουμπί ασφάλισης του...
Page 239 Ελέγχετε τακτικά όλα τα ορατά μέρη για τυχόν ζημιές και τα στοιχεία χειρισμού ως προς την απρόσκοπτη λειτουργία. • Σε περίπτωση ζημιών και/ή δυσλειτουργιών, μην χρησιμοποιείται το ηλεκτρικό εργαλείο. Αναθέστε αμέσως την επισκευή στο σέρβις της Hilti. • Μετά από εργασίες φροντίδας και συντήρησης, τοποθετήστε όλα τα συστήματα προστασίας και ελέγξτε τη λειτουργία τους.
Page 240 Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το σέρβις ή τον σύμβουλο πωλήσεων της Hilti.
Page 241: Ürün Bilgileri
Çap Koruma sınıfı II (çift izolasyonlu) 1.4 Ürün bilgileri Hilti ürünleri profesyonel kullanıcıların kullanımı için öngörülmüştür ve sadece yetkili personel tarafından kullanılabilir ve bakımı yapılabilir. Bu personel, meydana gelebilecek tehlikeler hakkında özel olarak eğitim Türkçe Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 242 Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümantasyonun sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Güvenlik 2.1 Elektrikli el aletleri için genel güvenlik uyarıları...
Page 243 ▶ Elektrikli el aletini devreye almadan önce ayar aletlerini veya vidalama anahtarlarını çıkartın. Dönen bir alet parçasında bulunan bir alet veya anahtar yaralanmalara yol açabilir. ▶ Aşırı bir vücut hareketinden sakının. Güvenli bir duruş sağlayın ve her zaman dengeli tutun. Böylece beklenmedik durumlarda elektrikli el aletini daha iyi kontrol edebilirsiniz.
Page 244 ▶ Ek aletin gizli elektrik kablolarına veya kendi şebeke kablosuna temas edebileceği yerlerde çalışıyorsanız elektrikli el aleti sadece izole edilmiş tutamak yüzeyinden tutunuz. Elektrik ileten bir hat ile temasta metal parçalar da gerilim altında kalır ve elektrik çarpmasına neden olabilir. ▶...
Page 245 Çalışma sadece tip plakasında verilen şebeke gerilimi ve frekansta gerçekleşmelidir. 3.3 Teslimat kapsamı Açılı taşlayıcı, koruma başlığı, yan tutamak, sıkma flanşı, germe somunu, germe anahtarı, kullanım kılavuzu. Ürünleriniz için izin verilen diğer sistem ürünleri Hilti Center veya internetteki şu adreste bulabilirsiniz: www.hilti.group 3.4 İlk hareket akımı sınırlaması...
Page 246 Yalnızca devir sayısı en az 6500 / dak olan ve en fazla 230 mm çapındaki uygun taşlama disklerini kullanınız. Maksimum disk kalınlığı: • Kaba disklerde 6,4 mm • Kesme disklerinde 2,5 mm. DİKKAT! Kesici taşlama diskleri ile yapılan kesme ve yiv açma çalışmaları sırasında her zaman sac kapaklı koruma başlığı...
Page 247 Toplam titreşim değerleri Vibrasyonu azaltılmış tutamaklı üst yüzey taşlama (a 6,2 m/sn² h,AG Emniyetsizlik (K) 1,5 m/sn² 6 Kullanım 6.1 Çalışma hazırlığı DİKKAT Yaralanma tehlikesi! Ürünün yanlışlıkla çalışmaya başlaması. ▶ Aletin ayarlarını yapmadan veya aksesuar parçalarını değiştirmeden önce şebeke fişini çekin. Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı...
Page 248 2. Sıkma flanşını ve germe somununu temizleyiniz. 3. Sıkma flanşı mile oturtulmalıdır. 4. Ek aleti yerleştiriniz. 5. Germe somununu yerleştirilen ek alete uygun olarak sabitleyiniz. 6. Mil ayarlama düğmesine basınız ve basılı tutunuz. 7. Sıkma anahtarı ile germe somununu sıkınız, ardından mil kilitleme düğmesini serbest bırakınız ve sıkma anahtarını...
Page 249 Uzun süren nakliye veya depolama sonrası kullanmadan önce elektrikli aletin hasar görmüş olup olmadığını kontrol ediniz. 9 Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti Servisimiz ile irtibat kurunuz. Türkçe Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 250: Üretici Garantisi
10 İmha Hilti aletleri yüksek oranda geri dönüşümlü malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır. Çoğu ülkede Hilti, eski aletlerini yeniden değerlendirmek üzere geri alır. Bu konuda Hilti müşteri hizmetlerinden veya satış temsilcinizden bilgi alabilirsiniz. ▶ Elektrikli el aletlerini çöpe atmayınız! 11 Üretici garantisi...
Page 251 ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﺣ‬ • ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﻻ‬ ‫ﺍ ﻭ‬ ‫ﻦ‬...
Page 252 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Page 253 ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ﻉ ﺎ‬ ‫ﻨ ﻗ‬ ‫ﻞ‬ ‫ﺜ ﻣ‬ ، ‫ﺔ ﻴ‬ ‫ﺼ‬ ‫ﺨ‬ ‫ﺷ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻭ‬ ‫ﺕ‬ ‫ﺍ ﺰ‬ ‫ﻴ ﻬ‬ ‫ﺠ ﺗ‬ ‫ء ﺍ‬ ‫ﺪ‬ ‫ﺗ‬ ‫ﺭ ﺍ‬ ‫. ﺔ‬ ‫ﻴ‬...
Page 254 ‫ﻥ‬ ‫ﺃ‬ ‫ﺪ‬ ‫ﻌ‬ ‫ﺑ‬ ‫. ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺿ‬ ‫ﺃ‬ ‫ﺎ‬ ‫ﻬ ﺑ‬ ‫ﺖ‬ ‫ﺴ‬ ‫ﻴ ﻟ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺷ‬ ‫ﺓ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﻡ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺿ‬ ‫ﺃ‬ ‫ﺔ‬ ‫ﻳ ﺃ‬ ‫ﺙ‬...
Page 255 ‫: ﺦ‬ ‫ﻴ‬ ‫ﻠ ﺠ‬ ‫ﺘ ﻟ‬ ‫ﺎ ﺑ‬ ‫ﺔ‬ ‫ﻘ ﻠ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﺻ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺭ ﺇ‬ ‫ﺓ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﻷ‬ ‫ﺺ‬...
Page 256 ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ ‫ﻪ‬ ‫ﻌ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻣ‬ ‫ﺎ ﻌ‬ ‫ﺘ ﺗ‬ ‫ﻱ‬ ‫ﺬ‬ ‫ﻟ ﺍ‬ Hilti ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻚ‬ ‫ﺠ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﺎ ﻬ ﺑ‬ ‫ﺡ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﺴ‬...
Page 257 ‫ﺔ‬ ‫ﻴ ﻨ‬ ‫ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻳ‬ ‫ﻭ‬ ‫ﺍ ﺰ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﺨ‬ ‫ﻠ ﺠ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻇ‬ ‫ﻮ‬ ‫ﺤ ﻠ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﺻ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺯ...
Page 258 ‫ﻲ‬ ‫ﻗ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ء ﺎ‬ ‫ﻄ‬ ‫ﻐ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ ﺗ‬ ‫ﺔ‬ ‫ﻇ‬ ‫ﻮ‬ ‫ﺤ ﻠ‬ ‫ﻣ‬ ‫ﻊ ﻨ‬ ‫ﻤ ﻳ‬ ‫ﻚ‬ ‫ﻟ‬ ‫ﺫ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﺔ‬ ‫ﻓ ﺎ‬ ‫ﺿ‬ ‫ﻹ‬ ‫ﺎ ﺑ‬ ‫.
Page 259 ‫. ﺔ‬ ‫ﻋ ﺎ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺏ‬ ‫ﺭ‬ ‫ﺎ ﻘ‬ ‫ﻋ‬ ‫ﻩ‬ ‫ﺎ ﺠ‬ ‫ﺗ ﺍ‬ ‫ﺲ‬ ‫ﻜ‬ ‫ﻋ‬ ‫ﻪ ﺗ‬ ‫ﺭ ﺍ‬ ‫ﺩ‬ ‫ﺇ ﻭ‬ ‫ﺎ ﻬ ﻴ‬ ‫ﻠ ﻋ‬ ‫ﺪ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺡ ﺎ‬ ‫ﺘ ﻔ‬ ‫ﻣ‬...
Page 260 ‫ﺧ ﺍ‬ ‫ﻭ ﺃ‬ ‫/ ﻭ‬ ‫ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺿ‬ ‫ﺃ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻲ‬ ‫ﻔ ﻴ‬ ‫ﻇ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬...
Page 261 ‫ﺍ ﻮ‬ ‫ﻣ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺓ‬ ‫ﺮ ﻴ‬ ‫ﺒ ﻛ‬ ‫ﺔ ﺒ‬ ‫ﺴ‬ ‫ﻨ ﺑ‬ ‫ﺔ‬ ‫ﻋ‬ ‫ﻮ ﻨ‬ ‫ﺼ‬ ‫ﻣ‬ Hilti ‫ﺓ‬ ‫ﺰ ﻬ‬ ‫ﺟ ﺃ‬ ‫. ﺎ‬ ‫ﻫ‬ ‫ﺮ‬ ‫ﻳ ﻭ‬ ‫ﺪ‬ ‫ﺗ‬ ‫ﺓ‬ ‫ﺩ‬ ‫ﺎ ﻋ‬ ‫ﻹ‬ ‫ﺔ‬...
Page 262 보호 등급 II (이중 절연) 1.4 제품 정보 Hilti 제품은 전문가용으로 설계되어 있으며, 허가받은 자격을 갖춘 작업자만 조작, 정비 및 수리할 수 있습니 다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이 제...
Page 263 폐사는 전적으로 책임을 지고 여기에 기술된 제품이 통용되는 기준과 규격에 일치함을 공표합니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 안전 2.1 전동공구에 대한 일반적인 안전상의 주의사항...
Page 264 ▶ 적합한 작업복을 착용하십시오. 헐렁한 복장이나 장식품을 착용하지 마십시오. 작동하는 기기 가동 부위 에 머리, 옷 그리고 장갑이 가까이 닿지 않도록 주의하십시오. 헐렁한 복장, 장식품 혹은 긴 머리가 가동부 위에 말려 들어갈 수 있습니다. ▶ 먼지 포집장치나 수거장치를 설치할 수 있는 기기의 경우, 이 장치들이 연결되어 있는지 그리고 제대로 작 동되는지를...
Page 265 ▶ 전동 공구의 환기 슬롯을 정기적으로 청소하십시오. 모터 블로어가 먼지를 하우징으로 끌어당기고 금속 먼 지가 많이 축적되면 전기적 위험이 발생할 수 있습니다. ▶ 가연성 자재 근처에서 전동 공구를 사용하지 마십시오. 스파크로 인해 가연성 물질이 연소될 수 있습니다. ▶ 액상 냉각제를 필요로 하는 공구 비트를 사용하지 마십시오. 물 또는 기타 액상 냉각제를 사용하면 전기 쇼 크를...
Page 266 3.3 공급품목 앵글 그라인더, 보호캡, 측면 손잡이, 고정 플랜지, 클램핑 너트, 후크 렌치, 사용 설명서. 해당 제품에 허용되는 기타 시스템 제품은 Hilti 센터 또는 온라인 www.hilti.group에서 확인할 수 있습니다. 3.4 시동 전류 제한 전자식 시동 전류 제한으로 스위치ON 전류가 전원 퓨즈가 작동하지 않을 정도로 감소합니다. 이를 통해 기기...
Page 267 장비 ACD AG-D AF-D AN-D 클램핑 너트 고정 플랜지 5 기술자료 5.1 앵글 그라인더 지침 정격 전압, 정격 전류, 주파수 및 정격 출력은 국가별 형식 라벨을 참조하십시오. 발전기 또는 변압기에서 작동할 경우, 발전기 및 변압기의 공급출력이 본 기기의 형식 라벨에 적힌 출력보다 두...
Page 268 6.3 보호캡 장착 지침 보호캡의 코딩은 기기에 맞는 보호캡만 설치되도록 확인합니다. 그 외에도 보호캡이 공구 위로 떨어지 지 않도록 방지합니다. 1. 클램핑 레버를 여십시오. 2. 보호캡을 코딩바와 함께 공구 헤드의 스핀들넥에 있는 코딩홈 안으로 끼우십시오. 3. 보호캡을 원하는 위치로 돌리십시오. 4.
Page 269 6.5 작업 경고 손상된 케이블로 인한 위험! 작업하는 동안 전원 케이블이나 연장 케이블이 손상되었을 경우에는 절대 로 케이블을 만지지 마십시오. 전원 플러그를 소켓에서 빼내십시오. ▶ 기기의 연결 케이블을 정기적으로 점검하고, 손상이 있을 경우 자격을 갖춘 전문기술자가 교환하도 록 하십시오. 연장 케이블을 정기적으로 점검하고, 손상되었을 경우 이를 교체하십시오. 6.5.1 전원...
Page 270 기기는 건조한 상태로 보관하고 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오. • 전동공구를 장시간 운반 또는 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 9 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해주십시오. 장애 예상되는 원인 해결책...
Page 271 11 제조회사 보증 ▶ 보증 조건에 관한 질문사항은 Hilti 파트너 지사에 문의하십시오. 한국어 Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 272 한국어 Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 273 Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
Page 274 *2121808* 2121808 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20170713 Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02...
