Summary of Contents for Concept2 OPV3260

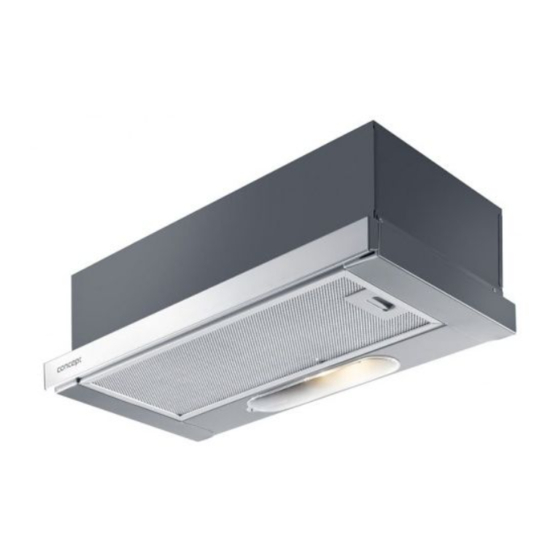

- Page 1 Odsavač par výsuvný Odsavač pár výsuvný Wyciąg kuchenny wysuwany Vapor extending absorber OPV3260...
-
Page 3: Table Of Contents
320 m3/h Počet tukových filtrů Režim odvětrávání nebo recirkulace Osvětlení 1 x 40 W žárovka Hmotnost 5,9 kg Hlučnost, odvětrávání/recirkulace < 57/58 dB(A) Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění. OPV3260... -
Page 4: Důležitá Upozornění
Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití nádob menších než doporučených by plamen hořel i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel, nebezpečí požáru a poškození spotřebiče! • Pokud fritujete nebo smažíte pokrmy, mějte je stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru! • Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2 měsíce). Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve filtrech nebezpečí požáru! • Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající platné normy a úřední předpisy. OPV3260... -
Page 5: Popis Výrobku
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí. • Nedovolte, aby byl spotřebič používán jako hračka. POPIS VÝROBKU A Horní kryt B Tělo spotřebiče C Výsuvné čelo spotřebiče Příslušenství 1. Zpětná klapka POPIS OVLÁDACÍHO PANELU 1. Přepínač výkonu ventilátoru 2. Vypínač osvětlení OPV3260... -
Page 6: Návod K Obsluze
1. Kovové filtry vyjměte (Obr. 1). Pokud jsou osazeny uhlíkovými filtry, tak tyto filtry odstraňte. 2. Nechte kovové filtry odmočit v teplé vodě s přídavkem saponátu. Vyčistěte je jemným kartáčkem, opláchněte čistou vodou a nechte oschnout. 3. Úplně suché filtry opačným postupem nasaďte zpět. Obr. 1 OPV3260... -
Page 7: Instalace Spotřebiče
3. Spodním otvorem ve spotřebiči uvidíte upevňovací otvory. Vyznačte jejich polohu na spodní desce skříňky. 4. Vyznačte si polohu a průměr otvoru pro výstupní potrubí. Obr. 3 5. Vyvrtejte otvor pro výstupní potrubí. 6. Upevněte spotřebič přiloženými vruty na spodní stranu skříňky (Obr. 4). OPV3260... - Page 8 8. Nasaďte tukový (příp. uhlíkový) filtr. 9. Připojte přívodní kabel do zásuvky elektrického napětí. Obr. 5 Obr. 6 Demontáž Při demontáži nejdříve odpojte přívodní kabel od elektrické sítě, pak opačným postupem demontujte jednotlivé části spotřebiče. DOKOUPITELNÉ PŘÍSLUŠENSTVÍ Kovový tukový filtr 1 ks obj. kód 61990008 cena dle platného ceníku Uhlíkový filtr 1ks obj. kód 61990005 cena dle platného ceníku OPV3260...
-
Page 9: Servis
životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. OPV3260... - Page 10 < 57/58 dB(A) predstavuje hladinu A akustického Hmotnosť 5,9 kg výkonu vzhĺadom na referenčný Hlučnosť, odvetrávanie/recirkulácia < 57/58 dB(A) akustický výkon 1 pW. Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predchádzajúceho upozornenia. OPV3260...
-
Page 11: Dôležité Upozornenie
Pri použití nádob menších než odporúčaných by plameň horel aj po bokoch nádoby a hrozilo by nebezpečenstvo roztavenia plastových držadiel, nebezpečenstvo požiaru a poškodenie spotrebiča! • Pokiaľ fritujete alebo smažíte pokrmy, majte ich stále pod dohľadom. Pri prehriatí oleja hrozí nebezpečenstvo požiaru! • Dodržiavajte intervaly na výmenu a čistenie filtrov (minimálne každé 2 mesiace). Pri nedodržaní týchto požiadaviek vzniká vplyvom usadzovania tuku vo filtroch nebezpečenstvo požiaru! OPV3260... -
Page 12: Popis Výrobku
• Dbajte na zvýšenú opatrnosť, pokiaľ je spotrebič používaný v blízkosti detí. • Nedovoľte, aby bol spotrebič používaný ako hračka. POPIS VÝROBKU A Horný kryt B Telo spotrebiča C Výsuvné čelo spotrebiča Príslušenstvo 1. Spätná klapka POPIS OVLÁDACIEHO PANELA 1. Prepínač výkonu ventilátora 2. Vypínač osvetlenia OPV3260... -
Page 13: Návod Na Obsluhu
• Všetky ovládacie prvky nastavte do vypnutej polohy. • Vonkajší povrch spotrebiča čistite vlhkou handričkou, príp. použite neutrálny čistiaci prostriedok. • Nepoužívajte na čistenie drôtenku, drsné špongie, abrazívne prostriedky, rozpúšťadlá alebo agresívne čistiace prostriedky. • Na čistenie spotrebiča nepoužívajte parný čistič! Čistenie a výmena filtrov a) Kovové tukové filtre Pri normálnom používaní spotrebiča by kovové tukové filtre mali byť vyčistené každé 2 mesiace. V prípade častejšieho smaženia alebo fritovania tento interval skráťte. Nepoužívajte spotrebič bez riadne nasadených kovových tukových filtrov! 1. Kovové filtre vyberte (Obr. 1). Pokiaľ sú osadené uhlíkovými filtrami, tak tieto filtre odstráňte. 2. Nechajte kovové filtre odmočiť v teplej vode s prídavkom saponátu. Vyčistite ich jemnou kefkou, opláchnite čistou vodou a nechajte uschnúť. 3. Úplne suché filtre opačným postupom nasaďte naspäť. OPV3260... -
Page 14: Inštalácia Spotrebiča
3. Spodným otvorom v spotrebiči uvidíte upevňovacie otvory. Vyznačte ich polohu na spodnej doske skrinky. Obr. 3 4. Vyznačte si polohu a priemer otvoru pre výstupné potrubie. 5. Vyvŕtajte otvor pre výstupné potrubie. 6. Upevnite spotrebič priloženými vrutmi na spodnú stranu skrinky (Obr. 4). OPV3260... - Page 15 8. Nasaďte tukový (príp. uhlíkový) filter. 9. Pripojte prívodný kábel do zásuvky elektrického napätia. Obr. 5 Obr. 6 Demontáž Pri demontáži najskôr odpojte prívodný kábel z elektrickej siete, potom opačným postupom demontujte jednotlivé časti spotrebiča. DOKÚPITEĽNÉ PRÍSLUŠENSTVO Kovový tukový filter 1 ks obj. kód 61990008 cena podľa platného cenníka Uhlíkový filter 1 ks obj. kód 61990005 cena podľa platného cenníka OPV3260...
-
Page 16: Servis
Symbol na výrobku alebo jeho balení udáva, že tento výrobok nepatrí do domáceho odpadu. Je nutné odniesť ho do zberného miesta pre recykláciu elektrického a elektronického zariadenia. Zaistením správnej likvidácie tohto výrobku pomôžete zabrániť negatívnym dôsledkom pre životné prostredie a ľudské zdravie, ktoré by inak boli spôsobené nevhodnou likvidáciou tohto výrobku. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, služby pre likvidáciu domáceho odpadu alebo v obchode, kde ste výrobok zakúpili. OPV3260... - Page 17 310 - 470 mm Wysokość 175 mm Średnica rury wylotowej 120 mm Ilość wentylatorów Ilość stopni wydajności wentylatora Wydajność maks. 320 m3/h Ilość filtrów tłuszczowych Funkcja wyciągowa lub recyrkulacyjna Oświetlenie 1 x 40 W żarówka Ciężar 5,9 kg Poziom hałasu, wyciąg/recyrkulacja < 57/58 dB(A) Producent zastrzega sobie prawo dokonywania zmian technicznych bez uprzedniego informowania, nie odpowiada za błędy druku i różnice w wyglądzie produktu w porównaniu z ilustracją. OPV3260...
-
Page 18: Ważne Ostrzeżenia
• W czasie frytowania lub smażenia potraw trzeba je stale doglądać. Przy przegrzaniu oleju grozi niebezpieczeństwo pożaru! • Należy przestrzegać terminów wymiany i oczyszczania filtrów (minimalnie, co 2 miesiące). W przypadku nieprzestrzegania tych wymagań, w wyniku osadzania się tłuszczu w filtrach może powstać niebezpieczeństwo pożaru! OPV3260... -
Page 19: Opis Produktu
• Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie zapoznały się z niniejszą instrukcją, mogą używać urządzenia tylko pod nadzorem odpowiedzialnej, poinformowanej osoby. • Jeżeli w pobliżu urządzenia, w trakcie jego pracy, znajdują się dzieci, należy zachować szczególną ostrożność. • Nie należy pozwolić na to, aby urządzenie służyło dzieciom do zabawy. OPIS PRODUKTU A Osłona górna B Korpus urządzenia C Wysuwane czoło urządzenia Akcesoria 1. Klapa zwrotna OPIS PANELU STEROWANIA 1. Przełącznik mocy wentylatora 2. Wyłącznik oświetlenia OPV3260... -
Page 20: Instrukcja Obsługi
1. Wyjąć filtry metalowe (Rys.. 1). Jeżeli włożone są filtry węglowe należy je również wyjąć. 2. Filtry metalowe należy odmoczyć w ciepłej wodzie z dodatkiem środka myjącego. Wyczyścić je miękką szczoteczką, opłukać czystą wodą i pozostawić do wyschnięcia. Rys. 1 3. Całkiem suche filtry należy włożyć z powrotem. OPV3260... -
Page 21: Instalacja Urządzenia
Skontrolować zgodnie z Rys. 3 minimalną, wymaganą wysokość montażową urządzenia (650 mm dla elektrycznych i 750 mm dla gazowych płyt grzewczych). 3. Poprzez dolny otwór w urządzeniu widać będzie otwory montażowe. Należy wyznaczyć ich położenie na dolnej płycie szafki. Rys. 3 4. Należy również oznaczyć położenie i średnicę otworu rury wylotowej. 5. Wywiercić otwór dla rury wylotowej. 6. Umocować urządzenie za pomocą załączonych wkrętów do dolnej płyty szafki (Rys. 4). OPV3260... - Page 22 Dla trybu recyrkulacji należy na wyjściowy otwór wentylatora nasadzić jedynie rurę giętką i pozostawić jej wyjście w pomieszczeniu (Rys. 6). Uwaga: Rura giętka nie wchodzi w skład dostawy. 8. Włożyć filtr tłuszczowy (ew. węglowy). 9. Dalej należy podłączyć kabel zasilający do gniazdka elektrycznego. Rys. 5 Rys. 6 Demontaż Przy demontażu najpierw należy odłączyć kabel zasilający z sieci, a następnie w sposób odwrotny zdemontować poszczególne części urządzenia. AKCESORIA (DO ZAKUPU) Metalowy filtr tłuszczowy 1 szt. kod zamówienia 61990008 cena wg obowiązującego cennika Filtr węglowy 1 szt. kod zamówienia 61990005 cena wg obowiązującego cennika OPV3260...
-
Page 23: Serwis
• Preferuj odzysk materiałów opakowaniowych i starych urządzeń elektrycznych. • Pudło urządzenia elektrycznego można oddać do punktu odbioru odpadów segregowanych. • Torebki foliowe z polietylenu (PE) należy oddać do punkcie odbioru materiałów do odzysku. Recykling urządzenia elektrycznego po upływie jego żywotności: Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy utylizować razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zapobiegać negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby skutkować nieodpowiednią likwidacją produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowiednim urzędzie gminy, przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, w którym zakupiono produkt. OPV3260... -
Page 24: Technical Parameters
310 – 470 mm Height 175 mm Output piping diameter 120 mm Number of fans Number of fan power levels Capacity Maximum 320 m Number of fat filters Mode Airing or re-circulation Lighting 1 x 40 W bulb Weight 5.9 kg Noise level, airing/re-circulation < 57/58 dB(A) The manufacturer reserves the right to perform technical modifications and design changes without prior notice. OPV3260... -
Page 25: Important Notices
• Check the appliance and power cord for damage regularly. Never switch on a damaged appliance. • Do not immerse the power cord, plug, or appliance in water or any other liquid. • Make sure that all controls are in the OFF position when the appliance is not in use. • Do not handle open flame under the unit (e.g. flaming)! If you remove a cooking vessel from a gas stove, turn down the flame to the minimum, or turn it off! Make sure the diameter of the burner of the gas stove or gas hotplate corresponds to the cookware used. When using smaller than recommended vessels, the flames could touch the sides, and plastic handles could be scorched – risk of fire and damage to the unit! • When you deep-fry or fry food, keep it under continuous supervision. When oil is overheated, there is a risk of fire! • Keep the intervals for replacement and cleaning of the filters (every 2 months at minimum). If these instructions are not followed, there is a risk of fire due to fat sediments in the filters! • For the ventilation ducts all the applicable standards and regulations shall be observed. • The diameter of the duct pipeline for the airing mode should be approximately the same as the diameter of the OPV3260... -
Page 26: Product Description
• The appliance is not intended for use by persons with reduced physical, sensory or mental capabilities or lack of knowledge, unless under the supervision of an acquainted person responsible for their safety. • Take extra care when using the unit near children. • Do not use the appliance as a toy. PRODUCT DESCRIPTION A Upper cover B Body of the unit C Extending front of the unit Accessories 1. Backfl ow valve DESCRIPTION OF THE CONTROL PANEL 1. Fan power selector 2. Light switch OPV3260... -
Page 27: Operating Instructions
• Do not immerse the power cord, plug, or appliance in water or any other liquid. • Set all controls in the OFF position. • Clean the outer surface of the unit with a wet cloth, or use a neutral detergent. • Do not use coarse sponges, abrasive cleaners, solvents or aggressive detergents. • Do not use an autoclave to clean the unit! CLEANING AND REPLACING THE FILTERS a) Metal fat filters Under normal use the metal fat filters should be cleaned every 2 months. In case of more frequent frying or deep frying, shorten the interval. Do not use the unit without properly mounted metal fat filters! 1. Remove the metal filters (Fig. 1). If carbon filters are mounted, remove them. 2. Put the metal filters in warm water with a detergent. Clean them with a soft brush, rinse with clean water and let dry. 3. Remount the completely dry filters following the reverse steps. Fig. 1 OPV3260... -
Page 28: Unit Installation
Follow the installation instructions: 1. Remove both fat (or carbon) filters. 2. Put the unit on the lower edge of the upper cupboard of the kitchen set. Check the minimum required height according to Fig. 3 (650 mm for electric, and 750 mm for gas hotplates). 3. You will see the fixing holes through the lower orifice of the unit. Mark the positions on the bottom side of the cupboard. 4. Mark the position and diameter of the hole for the output piping. Fig. 3 5. Drill a hole for the output piping. 6. Fix the unit to the bottom side of the cupboard using the supplied screws (Fig. 4). OPV3260... - Page 29 For the re-circulation mode fix only the flexible pipe to the output hole, and leave the outlet in the room (Fig. 6). Note: Flexible pipe is not supplied. 8. Mount the fat (or carbon) filter. 9. Plug the supply cable into the wall outlet. Fig. 5 Fig. 6 Removal Before removal, disconnect the power cable from the wall outlet, and follow the reverse steps to remove individual parts of the unit. SUPPORTED ACCESSORIES Metal filter - 1 pc Ord. No. 61990008 Price: See price list Carbon filter - 1 pc Ord. No. 61990005 Price: See price list OPV3260...
-
Page 30: Service
• Packaging materials and obsolete appliances should be recycled. • The transport box may be disposed of as sorted waste. • Polyethylene bags shall be handed over for recycling. Appliance recycling at the end of its service life: A symbol on the product or its packaging indicates that this product should not go into household waste. It must be taken to the collection point of an electric and electronic equipment recycling facility. By making sure this product is disposed of properly, you will help prevent the negative effects on the environment and human health that would otherwise result from inappropriate disposal of this product. You can learn more about recycling this product from your local authorities, a household waste disposal service or in the shop where you bought this product. OPV3260... - Page 32 Jindřich Valenta - ELKO Valenta Czech Republic, Vysokomýtská 1800, 565 01 Choceň, Tel. +420 465 322 895, Fax: +420 465 473 304, www.my-concept.cz Elko Valenta Slovakia s. r. o., Kasárenská 396/14, 911 05 Trenčín Tel.: +421 326 583 465, Fax: +421 326 583 466, www.my-concept.sk Elko Valenta Polska Sp.
