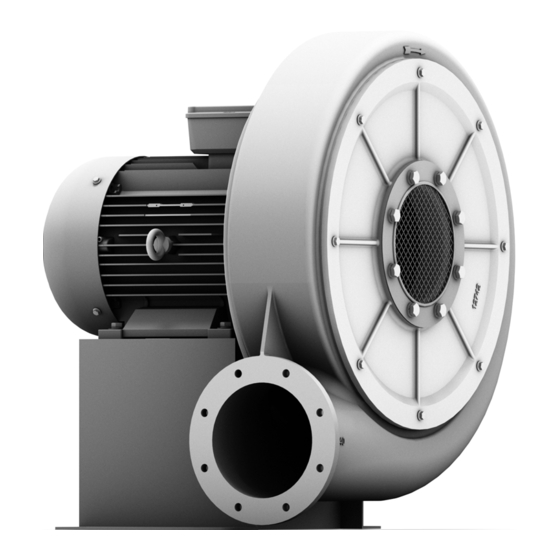

High pressure blower
Hide thumbs Also See for HRD Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

HRD
Hochdruckventilator
Betriebs- und Montageanleitung
DE
High pressure blower
Operating and assembly instructions
EN
HRD 1/2T, HRD 1/3T, HRD 1/4T, HRD 1/5T, HRD 14/5T, HRD 2/3T, HRD 2/4T, HRD 2/5T, HRD 60/4,
HRD 60/5, HRD 60/7, HRD 65/2, HRD 65/4, HRD 65/5, HRD 65/7, HRD 7/12, HRD 7/17,
HRD 7/23, HRD 1T FU/FUK, HRD 14T FU/FUK, HRD 16T FU/FUK, HRD 2T FU/FUK, HRD 60 FU/FUK,
HRD 65 FU/FUK, HRD 7 FU, HRD 1T, HRD 14T, HRD 2T, HRD 60, HRD 65, HRD 7
www.elektror.com

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HRD Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Elektror HRD Series

Summary of Contents for Elektror HRD Series

  • Page 1 HRD 60/5, HRD 60/7, HRD 65/2, HRD 65/4, HRD 65/5, HRD 65/7, HRD 7/12, HRD 7/17, HRD 7/23, HRD 1T FU/FUK, HRD 14T FU/FUK, HRD 16T FU/FUK, HRD 2T FU/FUK, HRD 60 FU/FUK, HRD 65 FU/FUK, HRD 7 FU, HRD 1T, HRD 14T, HRD 2T, HRD 60, HRD 65, HRD 7 www.elektror.com...

  • Page 2: Table Of Contents

    Änderungen vorbehalten. Im Zweifelsfall ist eine Rückspra- che mit dem Hersteller erforderlich. Diese Unterlage ist urhe- Elektror-Ventilatoren zeichnen sich durch ein hohes Maß an berrechtlich geschützt. Sie darf ohne unsere ausdrückliche Betriebssicherheit aus. Da es sich bei den Ventilatoren um schriftliche Zustimmung Dritten nicht zugänglich gemacht...
  • Page 3 5 Hz 1.8 Schutzgitter des Riementriebs (sofern vorhanden) - 60 Hz 5 Hz gilt für Ventilatoren mit Motor und Riementrieb > 60 Hz 20 Hz Warnung! Der Riementrieb ist mit einem Schutzgitter abge- deckt. Den Ventilator niemals in Betrieb nehmen, www.elektror.com...

  • Page 4: Informationen Über Transport, Handhabung Und Lagerung Der Maschine

    Kompensatoren nicht als feste Anbindung ver- MASCHINE wenden! 2.1 Transport und Handhabung Hinweis! • Prüfen Sie vor Montage und Inbetriebnahme alle Teile auf Einbaulagen mit senkrechter Antriebswelle hal- Transportschäden. Ein beschädigter Ventilator kann ein bieren die Lebensdauer der Kugellager. Weitere Informationen siehe „5.1 Kugellager“. www.elektror.com...

  • Page 5: Informationen Über Die Inbetriebnahme

    • Für ausreichende Motorbelüftung sorgen. Zulässige werden. Umgebungstemperaturen bei: • Aufstellung, Montage, Betrieb und Instandhaltung dürfen Serienausführung mit Elektror-Motor und einer Bemes- nur von fach- und sachkundigem Personal durchgeführt sungsspannung von 50 Hz oder 60 Hz: werden. Betrieb nach fehlerhafter Montage, Instandhaltung •...
  • Page 6 Bei Betrieb des Antriebsmotors mit Frequenzum- den aus! richter ist zusätzlich folgendes zu Beachten: Verbindungen auf losen Sitz prüfen und nach den Anzugsdrehmomenten der nachfolgenden Tabelle • Es dürfen nur Motoren am Frequenzumrichter anziehen. betrieben werden die mit der Option „/FU“, für www.elektror.com...

  • Page 7: Angaben Zu Betrieb Und Verwendung

    Geräte mit direkt aufgebautem Frequenzumrichter erfüllen 3,0 Nm unter Berücksichtigung der EMV-Hinweise des Frequenz- 6,0 Nm umrichterherstellers und den Angaben in der Elektror- Be- triebs- und Montageanleitung die Anforderungen an die EG- Richtlinie „Elektromagnetische Verträglichkeit“ 2014/30/EU Drehrichtungsprüfung unter Berücksichtigung der Norm EN 61800-3 Kategorie C2 Ventilator einschalten.

  • Page 8: Angaben Zur Instandhaltung

    In Abhängigkeit von Betriebsstunden, Belastungen und Ein- Hochlaufzeit Ablaufzeit satzbedingungen hat der Betreiber das Reinigungs-, Inspek- Geräte-Motorleistung tions- und Wartungsintervall selbst festzulegen. Motorleistung < 0,25 kW Sofortige Inspektion und Wartung: 0,25 kW < Motorleistung Bei Auftreten von Vibrationen und Schwingungen, vermin- <=3,0 kW derter Luftleistung. www.elektror.com...
  • Page 9 Sicherheits- oder Gesundheitsschutz beeinträch- tigen, und dürfen z.B. den Wuchtzustand des Laufrades nicht verschlechtern. Stellen Sie vor Wiederinbetriebnahme des Ventilators sicher, das alle Werkzeuge oder sonstigen Fremdkörper aus dem Geräteinneren entfernt wurden und alle Deckel und Schutz- gitter wieder ordnungsgemäß montiert sind. www.elektror.com...

  • Page 10: Sicherheitsrelevante Informationen Über Ausserbetriebnahme Und Abbau

    SCHLUSS Die Verantwortung für die bestimmungsgemäße Verwen- dung des Gerätes trägt der Betreiber. Die Fa. Elektror lehnt jede Haftung für nicht bestimmungsge- mäßen Gebrauch ihrer Geräte und Komponenten ab. Dies gilt insbesondere auch für besondere Verwendungen und Einsatzbedingungen, die nicht ausdrücklich mit der Fa.
  • Page 11 Isolationskoordination für elektrische Betriebsmittel in Niederspannungsanlagen, Teil 1: Grundsätze, Anforderungen und Prüfungen Die Elektror airsystems gmbh als Hersteller verpfl ichtet sich, die speziellen Unterlagen zu dieser unvollständigen Maschine einzel- staatlichen Stellen auf Verlangen elektronisch oder in Papier-Form zu übermitteln. Die zu dieser unvollständigen Maschine gehören- den speziellen technischen Unterlagen nach Anhang VII Teil B wurden erstellt.
  • Page 12 Assembly Instructions carefully before installing and erating and Assembly Instructions. putting the blower into service. Elektror blowers off er a high level of operational reliability. Subject to change without prior notice. If in any doubt, the As the blowers are high-powered machines, the safety in- manufacturer should be consulted.
  • Page 13 Do not put the blower into operation if the protec- To avoid premature damage to the deep-groove tive grating is not attached and securely bolted in ball bearings, the V-belt drives must be correctly place (risk of injury!) pretensioned. www.elektror.com...

  • Page 14: Information On Transport, Handlng And Storage Of The Machine

    HANDLNG AND STORAGE OF THE MACHINE 2.1 Transportation and handling • Before installation and putting into service, check all parts for transit damage. A damaged blower is a potential safety hazard and, therefore, should not be put into service. www.elektror.com...
  • Page 15 Permitted ambient temperatures with: or during installation, must be examined by qualifi ed techni- Standard model with Elektror motor and a rated voltage of cians. 50 Hz or 60 Hz: •...
  • Page 16 0.75 kW, maximum 1300 Vpk for drive motors larger than 0.75 kW) Please contact the converter 6,0 Nm supplier in this case. If a motor fi lter is included in the delivery, this must be installed between the www.elektror.com...

  • Page 17: Instructions For Operation And Use

    (provided that this is suitable) it is es- output*) sential that the EMC instructions from the frequency convert- er manufacturer and the information in the Elektror operating • Converter current equal to or greater than motor current*) and assembly instructions are observed in order to meet the •...

  • Page 18: Instructions For Maintenance

    <=3.0 kW 5.1 Ball bearings 3.1 kW < Motor output <= 7.5 kW Note! The fans from Elektror are equipped with sealed 7.6 kW < Motor output deep groove ball bearings, which do not require <= 11.0 kW relubrication. 11.1 kW < Motor output <= 30.0 kW...

  • Page 19: Safety Related Information On Taking Out Of Operation And Removal

    (59) respectively on the blower base (11). the device. Replacing/retensioning the V-belt: Elektror shall not accept any liability for any use of its prod- ucts and components which is contrary to their intended use. • Remove the grating (55) or belt guard (27).
  • Page 20 Insulation coordination for equipment within low-voltage systems, Part 1: Principles, requirements and tests The manufacturer, Elektror airsystems gmbh, undertakes to make the special documentation on this incomplete machine available, electronically or in hardcopy, to national authorities on demand. The special technical documentation belonging to this incomplete machine was prepared in accordance with Annex VII Part B.
  • Page 21 www.elektror.com...
  • Page 22 www.elektror.com...
  • Page 23 www.elektror.com...
  • Page 24 www.elektror.com...
  • Page 25 www.elektror.com...
  • Page 26 www.elektror.com...
  • Page 27 www.elektror.com...
  • Page 28 www.elektror.com...
  • Page 29 www.elektror.com...
  • Page 30 www.elektror.com...
  • Page 31 www.elektror.com...
  • Page 32 www.elektror.com...
  • Page 33 www.elektror.com...
  • Page 34 www.elektror.com...
  • Page 35 www.elektror.com...
  • Page 36 www.elektror.com...
  • Page 37 www.elektror.com...
  • Page 38 www.elektror.com...
  • Page 39 www.elektror.com...
  • Page 40 Elektror airsystems gmbh Hellmuth-Hirth-Str. 2 73760 Ostfi ldern Postfach 1252, 73748 Ostfi ldern Telefon: +49 711 31973-0 Telefax: +49 711 31973-5000 info@elektror.de www.elektror.com...
