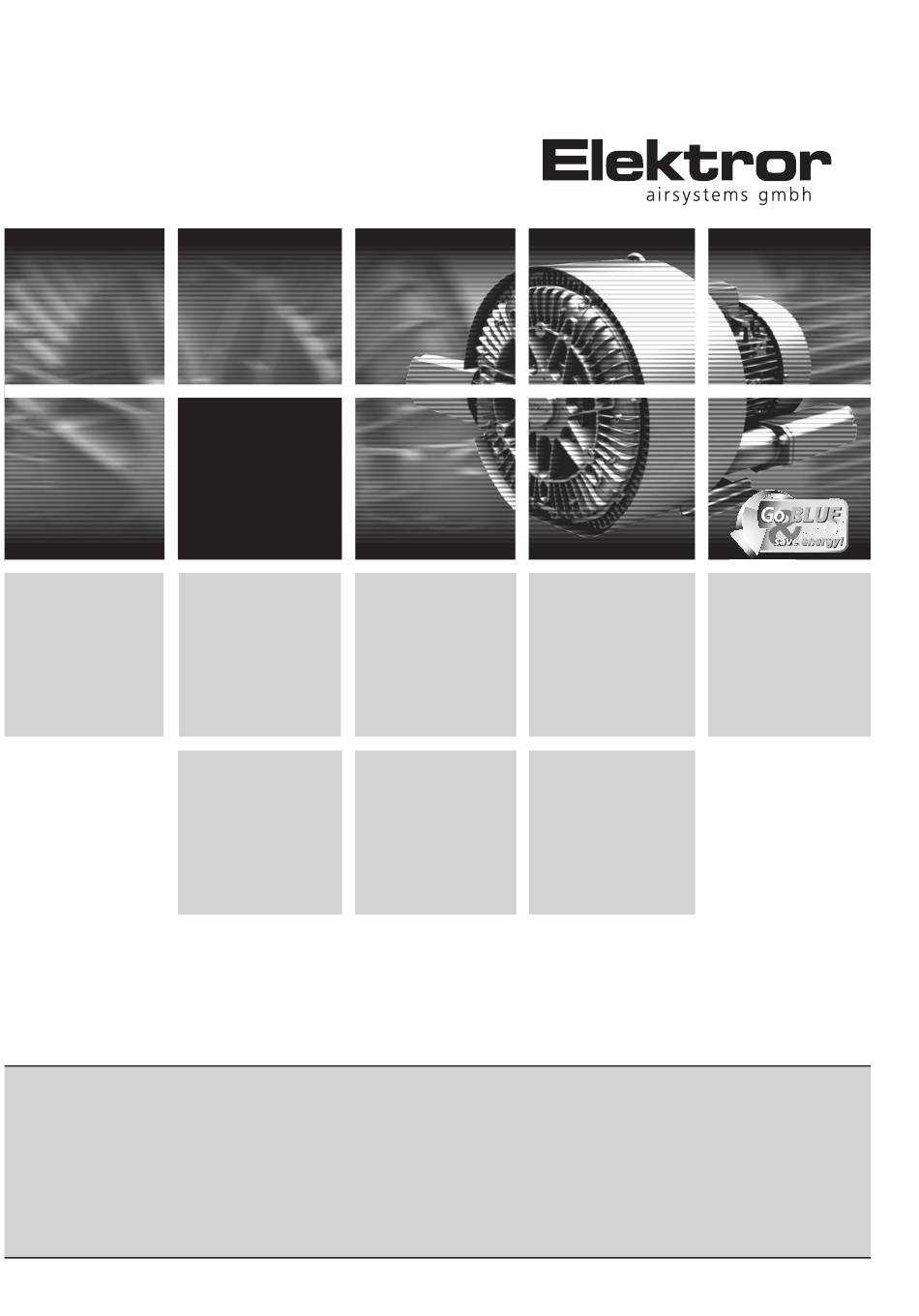

1SD
2SD
Puhalo s stran-
skim kanalom
Elektror
Navodila za upo-
rabo in montažo
SL

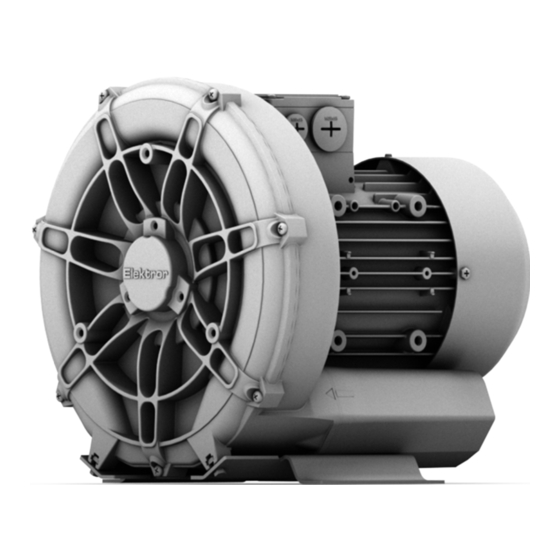

1SD 210, 1SE 210, 1SD 310, 1SD 410, 1SE 410, 1SD 510, 1SD 510 FU/FUK
2SD 220, 2SD 320, 2SD 420, 2SD 520, 2SD 720, 2SD 820, 2SD 920
Elektror side
channel blower
Operating and
assembly
instructions
EN
Hellmuth-Hirth-Straße 2, D-73760 Ostfi ldern
1SD 710, 1SD 810, 1SD 910
2SD 740, 2SD 840
Elektror airsystems gmbh
Postfach 1252, D-73748 Ostfi ldern
Telefon +49 711 31973-0
Telefax +49 711 31973-5000
info@elektror.de
www.elektror.de
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Elektror 1SD 210
Summary of Contents for Elektror 1SD 210
- Page 1 1SD 210, 1SE 210, 1SD 310, 1SD 410, 1SE 410, 1SD 510, 1SD 510 FU/FUK 1SD 710, 1SD 810, 1SD 910 2SD 220, 2SD 320, 2SD 420, 2SD 520, 2SD 720, 2SD 820, 2SD 920...
- Page 2 Ta navodila za uporabo morajo biti ves čas dostopna upra- in vgradnjo. vljalnemu osebju. Ta navodila za uporabo pred montažo in Kompresorje s stranskim kanalom Elektror odlikuje velika za- prvim zagonom puhala s stranskim kanalom natančno pre- nesljivost obratovanja. Ker gre pri kompresorjih s stranskim berite.
- Page 3 Navodila za uporabo in montažo 1SD, 2SD 1.6 Sesalno delovanje Ventilatorji stranskih kanalov so zasnovani tako, da običajno ne pride do resonanc s konstantno hitrostjo delovanja. Puhala s stranskim kanalom ustvarjajo zelo visoko sesalno moč. Če puhalec stranskih kanalov deluje na frekvenčnem pre- Opozorilo! tvorniku, lahko v določenih okoliščinah pride do vzbujanja...
- Page 4 • Temperatura okolice -20°C do + 40°C nim pretvornikom je treba dodatno upoštevati Opomba! naslednje: Motorji Elektror so skladno s standardom IEC • Oskrbovalna napetost frekvenčnega pretvornika 60038 na splošno konstruirani za razširjeno nape- sme brez fi ltra motorja znašati največ 400 V. Pri tostno območje ±10 %.
- Page 5 Navodila za uporabo in montažo 1SD, 2SD 3.4.3 Dodatne sponke kablom, po možnosti po neposredni poti in brez dodanih spončnih/vtičnih povezav. Priključne sheme za nadzornik temperature (odpiralni kon- takt) so priložene v omarici s sponkami motorjev. • Oklepni oplet na priključnem kablu mora biti neprekinjeno in na obeh straneh, se pravi na frekvenčnem pretvorniku in na motorju, elek-...
- Page 6 Navodila za uporabo in montažo 1SD, 2SD www.elektror.com Obvezno je treba nastaviti spodnjo dodelitev U/f na 5 PODATKI O VZDRŽEVANJU pretvorniku. Obrabni deli so podvrženi priporočenim vzdrževalnim inter- valom in zanje veljajo jamstveni zahtevki (glejte 5.1 do 5.4). Življenjska doba obrabnih delov (krogličnih ležajev in fi ltrov)
- Page 7 Elektror poleg tega odklanja vsakršno odgovornost za spre- membe ali predelave dobavljene naprave in njenega pribora. Podj. Elektror tudi ne odgovarja za nestrokovno, prepozno izvedena ali neizvedena vzdrževalna dela in popravila ali za primere, ko teh ni izvedlo strokovno osebje podj. Elektror, ter za njihove morebitne posledice.
- Page 8 Uskladitev izolacije za opremo v okviru nizkonapetostnih sistemov, 1. del: Načela, zahteve in preskusi Podjetje Elektror airsystems gmbh se kot proizvajalec obvezuje, da bo ustrezno dokumentacijo v zvezi s tem delno dokončanim strojem na zahtevo predložil pristojnim nacionalnim organom v elektronski obliki ali na papirju.
- Page 9 Navodila za uporabo in montažo 1SD, 2SD...
-
Page 10: Machine Specifications
Operating and Assembly Instructions. ed by copyright. It must not be disclosed to third parties with- Elektror side channel blowers off er a high level of operational out our express written consent. Any form of duplication or reliability. As the side channel blowers are high-powered ma- recording and storage in electronic equipment is forbidden. - Page 11 Operating and assembly instructions 1SD, 2SD 1.6 Blowing eff ect The side channel blowers are designed in such a way that resonance does not generally occur at a constant operating Warning! speed. The blowing eff ect is very powerful on the ex- This may be induced in certain circumstances when the haust side.
- Page 12 Permitted ambient temperatures with: converter-operated, the existing temperature switch (normally-closed contact) must be connected to the Elektror motor and a rated voltage of 50 Hz or 60 Hz, converter and evaluated. Special voltages, multi-voltage motors, FU-compatible • Check that the mains voltage matches the ratings on versions, FUK versions, UL-certifi...
- Page 13 (provided that this is suitable) it is es- sential that the EMC instructions from the frequency convert- er manufacturer and the information in the Elektror operating and assembly instructions are observed in order to meet the requirements of the EC “Electromagnetic Compatibility” Di-...
- Page 14 Operating and assembly instructions 1SD, 2SD www.elektror.com The following U/f assignments must be confi gured at the Warning! converter. This product may cause high-frequency inter- ference in a residential environment that may require screening measures. A CE conformity assessment with the relevant standards and...
-
Page 15: Instructions For Maintenance
fi cations to the device and its components that would infl u- Note! ence safety or health protection and, for example, impair the The side channel blowers from Elektror are equip- balanced state of the impeller. ped with sealed deep groove ball bearings, which do not require relubrication. - Page 16 The owner shall bear the responsibility for the correct use of the device. Elektror shall not accept any liability for any use of its prod- ucts and components which is contrary to their intended use. This shall also apply in particular to use in special applica- tions and under operating conditions that have not been spe- cifi...
- Page 17 (2006/42/EC) as set forth below. Description of incomplete machine: Single stage side channel blower: 1SD 210, 1SE 210, 1SD 310, 1SD 410, 1SE 410, 1SD 510, 1SD 510 FU/FUK, 1SD 710, 1SD 810, 1SD 910 Double stage side channel blower: 2SD 220, 2SD 320, 2SD 420, 2SD 520, 2SD 720, 2SD 820, 2SD 920 Double fl...
- Page 18 [Hz] [m³/min] [mbar] [m³/min] [mbar] [kW] [db (A)] [kg] 1,33 1,33 0,37 207-253 / 360-440 1,8 / 1,04 1SD 210 1,63 1,63 0,63 220-250 / 415-480 2,4 / 1,4 1,33 1,33 0,37 1SE 210 1,63 1,63 0,43 1,92...
- Page 19 Betriebs- und Montageanleitung 1SD/2SD 9 TEHNIČNI PODATKI / TECHNICAL SPECIFICATIONS Mejne vrednosti Mejne vrednosti Maks. dušilne krivulje dušilne krivulje Nazivne vrednosti motorja Razred raven Teža Nadtlak Podtlak Model učinkovi- zvočnega (pribl.) tosti Moč tlaka L max. max.
- Page 20 Betriebs- und Montageanleitung 1SD/2SD www.elektror.de 9 TEHNIČNI PODATKI / TECHNICAL SPECIFICATIONS Mejne vrednosti Mejne vrednosti Maks. dušilne krivulje dušilne krivulje Nazivne vrednosti motorja Razred raven Teža Nadtlak Podtlak Model učinkovi- zvočnega (pribl.) tosti Moč tlaka L max. max.
- Page 21 Betriebs- und Montageanleitung 1SD/2SD 9 TEHNIČNI PODATKI / TECHNICAL SPECIFICATIONS Dvostopenjski pihalnik s stranskim kanalom | Double fl ow side channel blowers Mejne vrednosti Mejne vrednosti Maks. dušilne krivulje dušilne krivulje Nazivne vrednosti motorja Razred raven Teža Nadtlak Podtlak Model učinkovi-...
- Page 22 Navodila za uporabo in montažo 1SD, 2SD www.elektror.com...
- Page 23 Navodila za uporabo in montažo 1SD, 2SD...
- Page 24 Naša upravljanje izdelek vam je na voljo na številki +49 711 31973-1111. You will fi nd further information about our products on the internet at www.elektror.com Our Product management will be pleased to answer your queries at +49 711 31973-1111.
