Montageanleitung
Installation, elektrischer
Inbetriebnahme sind von einem qualifizierten Mitarbeiter
durchzuführen. Die
Deckenmontage bestimmt. Jede andere Montageweise ist
mit dem Hersteller zu besprechen.
Deckenmontage
• Den Montagerahmen an die zur Anbringung der Platte
festgelegte Stelle anlegen, die Öffnungen gemäß den
Öffnungen auf dem Rahmen mit einem Stift anzeichnen.
• Öffnungen bohren, Dübel einstecken und den
Montagerahmen mittels Schrauben befestigen.
• Die Platte immer mittels aller Einschub-Vorrichtungen
aufhängen!
• Die Platte in den Montagerahmen einstecken und mit
beigefügter Schrau- be sichern (Abb. 7)!
Wandmontage
• Die Öffnungen gemäß der Tabelle kennzeichnen,
Öffnungen bohren, Dübel einstecken und Schraube
einschrauben, so dass sie nicht voll einge- schraubt ist
sondern ca. 5 mm herausragt. (Abb. 8)
• Die Platte immer mittels aller Verankerungen aufhängen!

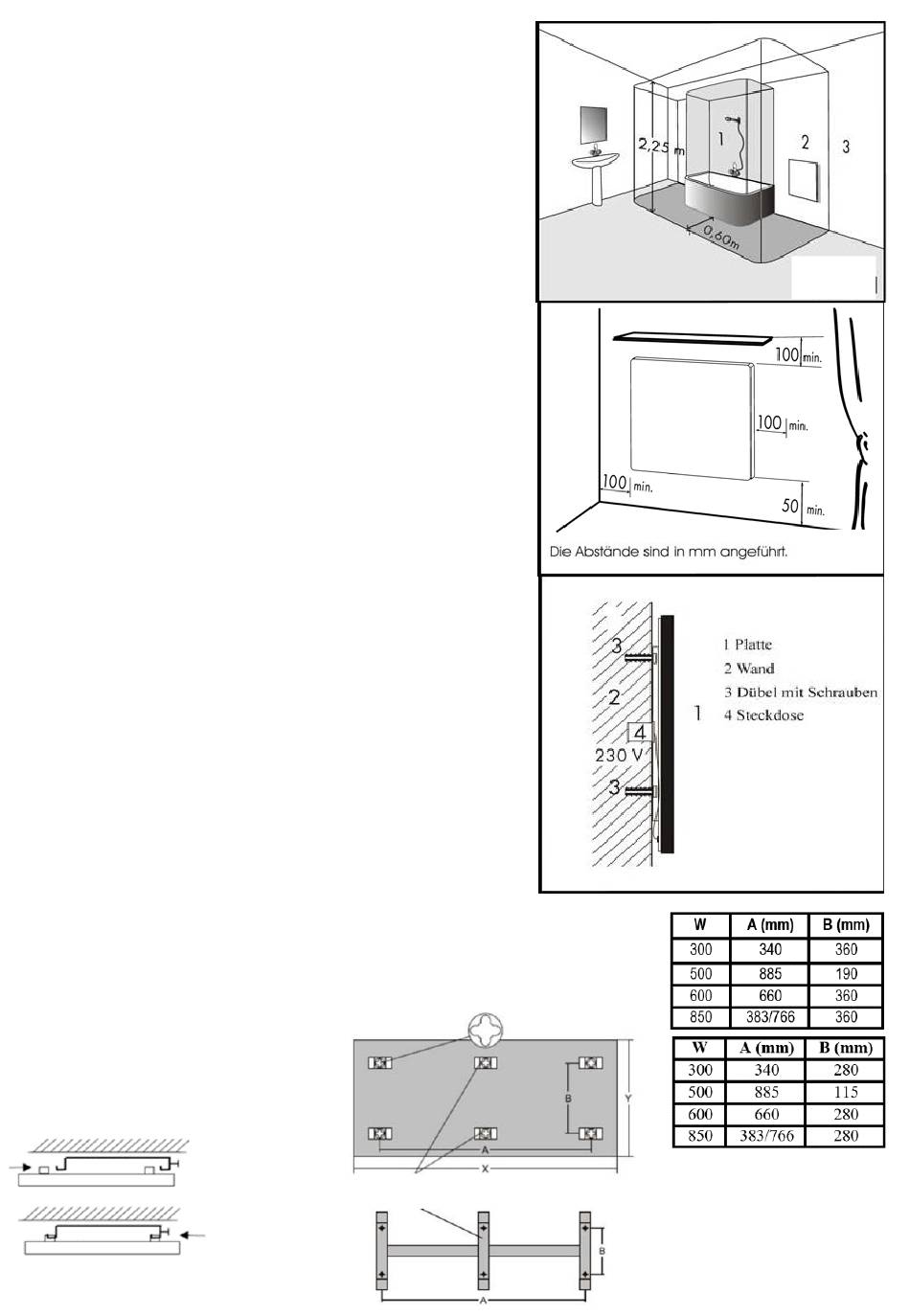

Abstände
Der Abstand der Unterkante des Verbrauchsgeräts vom
Fußboden muss mindestens 50 mm betragen, es werden 150
mm empfohlen. Der Seitenabstand, z.B. von Möbel, muss
mindestens 50 mm und der Abstand nach oben min- destens
50 mm betragen (siehe Abb. 5). Vor der Platte muss freier
Raum von min. 50 cm bleiben.
Der Anschluss der Heizung muss in Feuchträumen (Bad,
Dusche, WC etc.) den allgemeinen Sicherheitsanforderungen
und technischen Normen gemäß VDE 0100 / T701
entsprechen.
Festinstallation gemäß Abbildung 4 im Bereich 2 möglich, Montage mit
Stecker nur ab Bereich 3 zulässig.
Der angebrachte Stecker hat eine niedrigere Schutzklasse als die Heizung
Die Platte entspricht Schutzklasse II,
Schutzart IP 44. Die Platte darf nicht
direkt unter
angebracht werden.
Anschluss und
Platten sind für
Netzsteckdosen
Abb.8
Abb.7
nur ECOSUN 850 GS
die erste
Wand- und
Abb. 4
Abb. 5
Abb. 6
