Siko IG09 User Information

Benutzerinformation
IG09
Inkrementalgeber
DEUTSCH
1. Sicherheitshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für das
Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen die
Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Vari-
antennummer. Die Lieferpapiere ordnen jeder
Variantennummer eine detaillierte Bestellbezeich-
nung zu.
z.B. IG09-0023
IG09 Datum 25.08.1999
Varianten-Nr.
Geräte-Typ
Art.Nr. 76363
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Die An-
zeige muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Staub,
Schläge, Temperatur geschützt werden.
Die mitgelieferte Dichtungsplatte ist auf die
Montageseite des Gebers aufzukleben. Nach
dem Aufschieben des IG09 auf die Vollwelle und
dem Einführen der Drehmomentstütze in die
vorbereitete Bohrung, wird durch den Gewinde-
stift die Gerätehohlwelle mit der Maschinenvoll-
welle verbunden (siehe Abb.1).
• Zwischen Welle und IG09 ist ein Schiebesitz
vorzusehen.
• Achten Sie auf geringen Wellen- bzw. Winkel-
versatz. Verspannungen sind zu vermeiden und
die maximalen axialen und radialen Wellenbela-
stungen zu beachten. Verspannungen führen zu
erhöhter Lagerbelastung, unzulässiger Erwär-
mung und kürzerer Lebensdauer des Lagers.
• Insbesondere bei Verwendung der Drehmo-
mentabstützung Form A ist darauf zu achten
dass das Gerät bei der Montage nicht durch
Verkanten verspannt montiert wird. Dies ist bei
der Wahl des Bohr- ø zu beachten.
• Schläge auf das Gerät sind zu vermeiden.
Drehmomentabstützung Form A : Stift-ø 6 h9

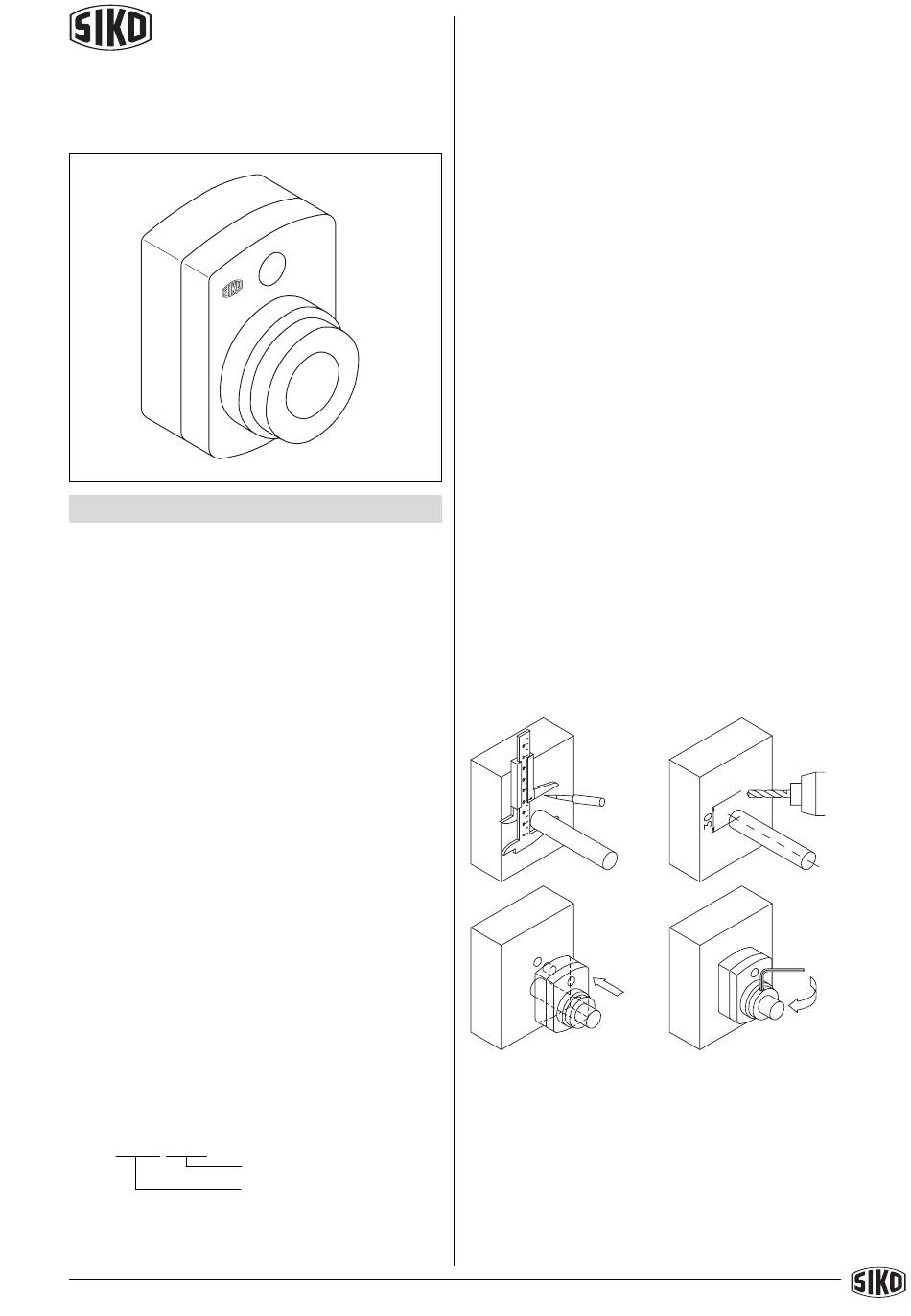

Abb. 1: Montagehinweise
Bei Verwendung der Zwischenplatte (Option)
wird zuerst diese in oben beschriebener Weise
befestigt und danach der IG09 montiert.
4. Elektrischer Anschluss
• Steckverbindungen dürfen nie unter Span-
nung gesteckt oder abgezogen werden !
Z.Nr. 8661031
Form B : Bohr-ø 10 +0.8
Änd.Stand 339/99 1
