Siko IG16 User Information

Benutzerinformation
IG06, IG16, IG07, IG17
Inkrementalgeber
IG06
IG07
Hohlwellengeber
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z. B. IG07-0023
Varianten-Nr.
Geräte-Typ
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das Gerät muss
ggfs. zusätzlich gegen schädliche Umwelteinflüsse,
IG06, IG16, IG07, IG17

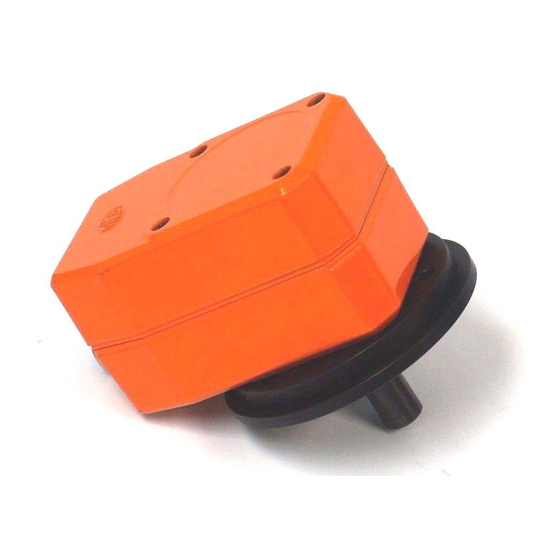

IG16
IG17
Vollwellengeber
Datum 25.03.2013
wie z. B. Spritzwasser, Staub, Schläge, Temperatur
geschützt werden.
Achtung! Radialdichtringe sind Verschleißteile!
Die Schutzart ist deshalb abhängig von Lebensdau-
er und Zustand der Dichtringe.
Montagehinweise
Gehen Sie sorgfältig mit dem Geber um. Es handelt
sich um ein Präzisionsmessgerät. Folgende Punkte
führen unverzüglich zum Verfall der Garantie:
• Zerlegen oder Öffnen des Gebers (soweit dies nicht
in dieser Benutzerinformation beschrieben wird).
• Unsachgemäße Kupplung der Geberwelle z. B. mit
steifen Kupplungen, die zu große Kräfte auf die
Lagerung der Geberwelle erzeugen. Verwenden Sie
bei Volwellengebern die SIKO-Ausgleichskupplung
Typ AK18.
• Schläge auf den Geber oder die Welle, da dadurch
interne Elemente wie z. B. die optische Kodescheibe
beschädigt werden können.
• Mechanische Bearbeitung der Welle, des Flansches
oder Gehäuses (Bohren, Fräsen, usw.). Hierdurch
kann es zu schweren Beschädigungen der inneren
Teile des Gebers kommen.
• Unzulässige axiale oder radiale Belastung der
Welle.
• Unsachgemäße Befestigung des Gebers.
Was Sie nicht tun sollten

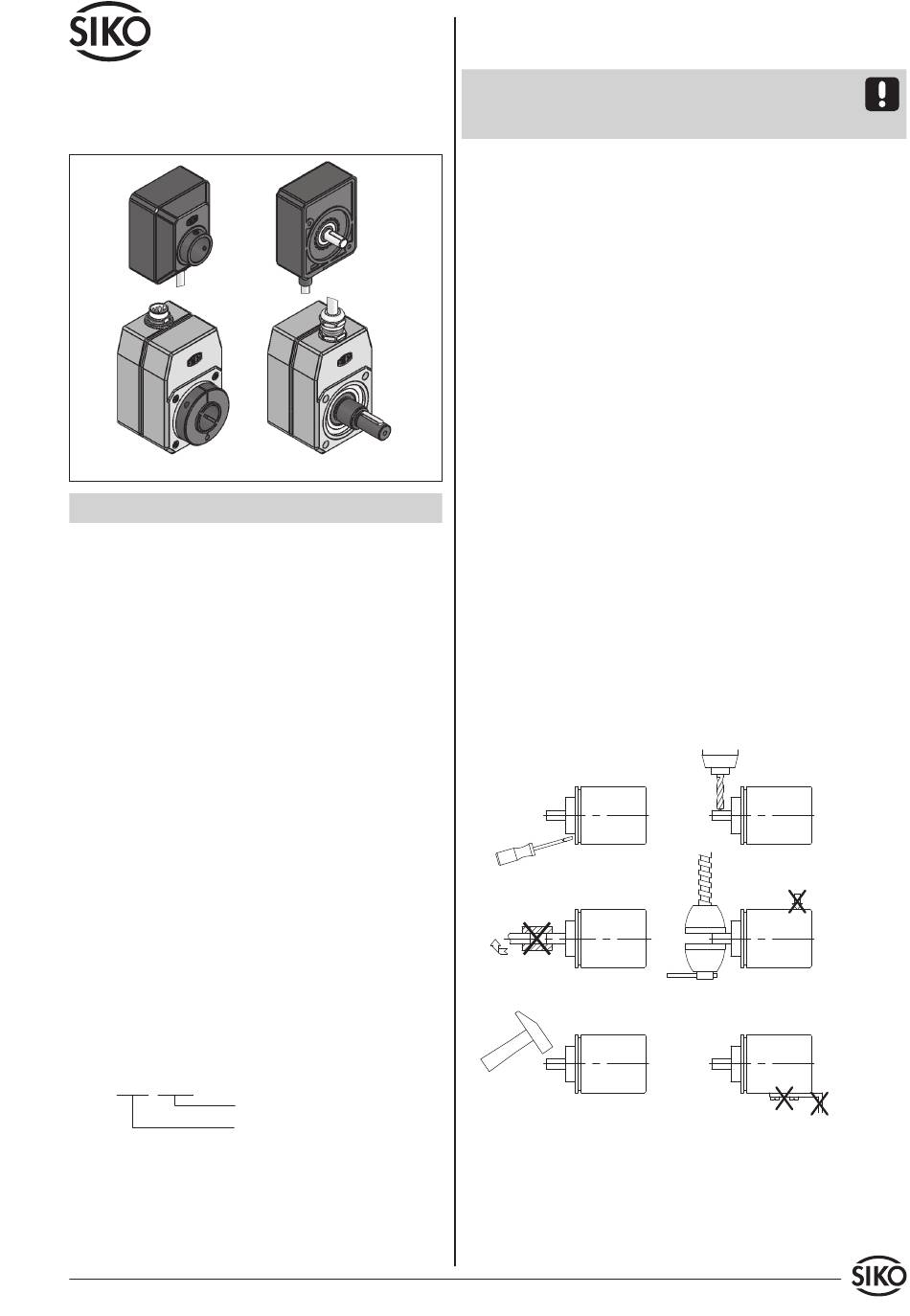

Abb. 1: Montagehinweise
Anbau des Gebers
• Die Befestigung erfolgt mittels Schrauben oder
Drehmomentabstützung und Klemmung der Welle.
Montieren Sie den Geber möglichst verspannungs-
frei und mit Drehmomentstütze.
Art.Nr. 79650 Änd. Stand 106/13 1
