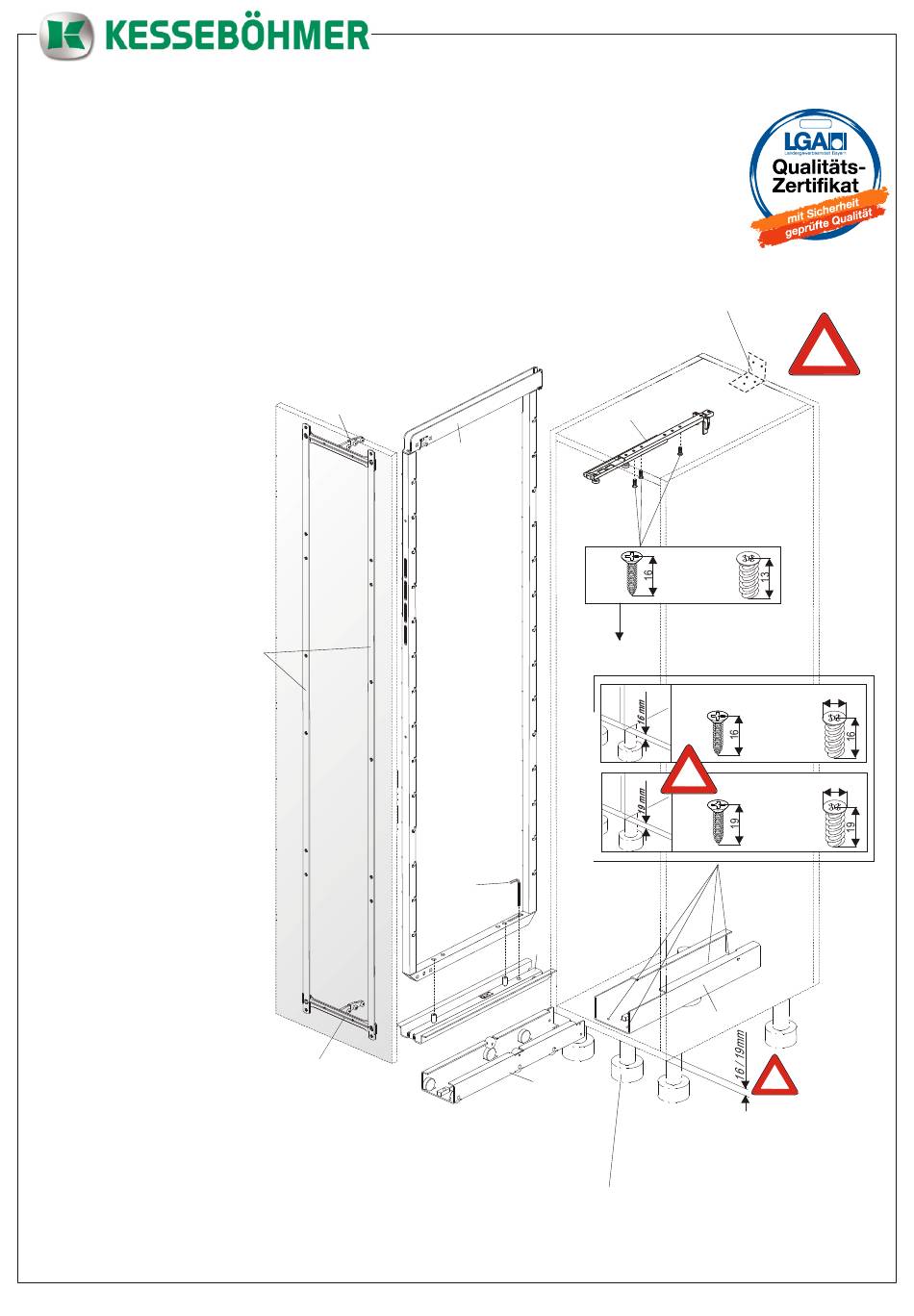

Montageanleitung zum Vollauszugbeschlag
Mounting instruction for full-extension top- and bottom runner
Instruction de montage pour coulisse télescopique
1
Korpusschiene oben
top cabinet slide
ferrure coulissante supérieure
2
Korpusschiene unten
bottom cabinet slide
ferrure cuolissante inférieure
3
Mittelteil untere Beschlagschiene
central part bottom runner
pièce centrale coulisse inférieure
4
Beschlagschiene unten
bottom runner
coulisse inférieure
5
Tragrahmen
centre upright
cadre coulissant
6
Fronthalter
frontbracket
support frontal
7
Einstellschlüssel
adjusting key
clé de réglage
8
Euro-Schraube mit Senkkopf
VZ 6,3 x 13 mm
Euro-screw with flat head
VZ 6,3 x 13 mm
vis-Euro avec tête conique
VZ 6,3 x 13 mm
9
Frontschiene (optional)
Frontstrip (optional)
rail frontal (optional)
MA 401401 0000 S. 1 von 8
"Dispensa-VVS"
"Dispensa-VVS"
"Dispensa-VVS"
6
9
6
Hochschrank gegen Kippen sichern !
Protect the larder unit against tilting over !
Protéger le cadre coulissant contre basculement !
1
5
ø4
7
4
3
Schrankboden mit einem fünften Sockelfuß verstärken
Strengthen the cabinet bottom with 5th base stand
Consolider le fond d´armoire avec 5éme pied de socle
!
8
oder
ø6,3
or
ou
Ø min 7,5
oder
ø4,5
Ø6,3
or
ou
!
Ø min 7,5
oder
ø4,5
ø6,3
or
ou
2
!
18.09.2007
Advertisement
Table of Contents
Related Manuals for Kesseböhmer Dispensa-VVS
Summary of Contents for Kesseböhmer Dispensa-VVS
- Page 1 Montageanleitung zum Vollauszugbeschlag “Dispensa-VVS” Mounting instruction for full-extension top- and bottom runner “Dispensa-VVS” Instruction de montage pour coulisse télescopique “Dispensa-VVS” Hochschrank gegen Kippen sichern ! Protect the larder unit against tilting over ! Protéger le cadre coulissant contre basculement !
- Page 2 Montage obere Korpusschiene (1) Assembly of upper cabinet slide (1) Assemblage de la ferrure coulissante supérieure (1) Montage untere Korpusschiene (2) und Mittelteil (3) Assembly of lower cabinet slide (2) and central part bottom runner (3) Assemblage de la ferrure coulissante inférieure (2) et la pièce centrale coulisse inférieure (3) Montage untere Beschlagschiene (4) mit Tragrahmen (5) Assembly of the bottom runner (4) with centre upright (5) Assemblage de la coulisse inférieure (4) avec le cadre coulissant (5)
- Page 3 Montage der Fronthalter (6) und der Frontschienen (9) Assembly of the frontbrackets (6) and the frontstrips (9) Assemblage du support frontal (6)et des rails frontaux (9) Schrankbreite Cabinet width Dimension d´armoire Y = lichte Schrankhöhe - 101,5mm Y = inside cabinet height - 101,5mm Y = hauteur intérieure du meuble - 101,5mm MA 401401 0000 S.
- Page 4 MA 401401 0000 S. 4 von 8 18.09.2007...
- Page 5 Justieranleitung Hochschrankauszug “Dispensa” mit Tablarausstattung Adjusting Instruction Larder pull-out “Dispensa” with shelves max. 18 kg max. max. 18 kg 100 kg max. 18 kg max. 18 kg max. 18 kg max. 18 kg Justieranleitung Hochschrankauszug “Dispensa” mit Tablarausstattung Adjusting Instruction Larder pull-out “Dispensa”...
- Page 6 no oil clean 3 5 0 m m - 6 0 0 m m MA 401401 0000 S. 6 von 8 18.09.2007...
- Page 7 MA 401401 0000 S. 7 von 8 18.09.2007...
- Page 8 - - - - - - - - - - - - MA 401401 0000 S. 8 von 8 18.09.2007...
