Aereco V4A Installation Instructions Manual

a
Acoustic fan for 4 wet rooms

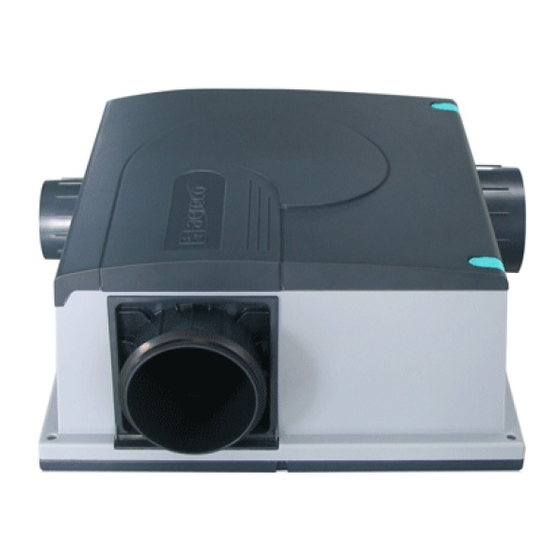

The V4A fan is a silent fan being able to be ins-
talled directly inside dwelling in the inhabited
space.
It is possible to connect up to 4 mechanical
extract units with variable section (humidity
sensitive, motion sensor...)
Field of application :
Ventilation in technical rooms (kitchen,
bathrooms and toilets) in private dwelling and
business environment.
- Works: new or refurbishment.
- Place of installation: in cupboards, loft places
or on walls, in bathrooms, toilets, corridors or
any other inner rooms.

Contents

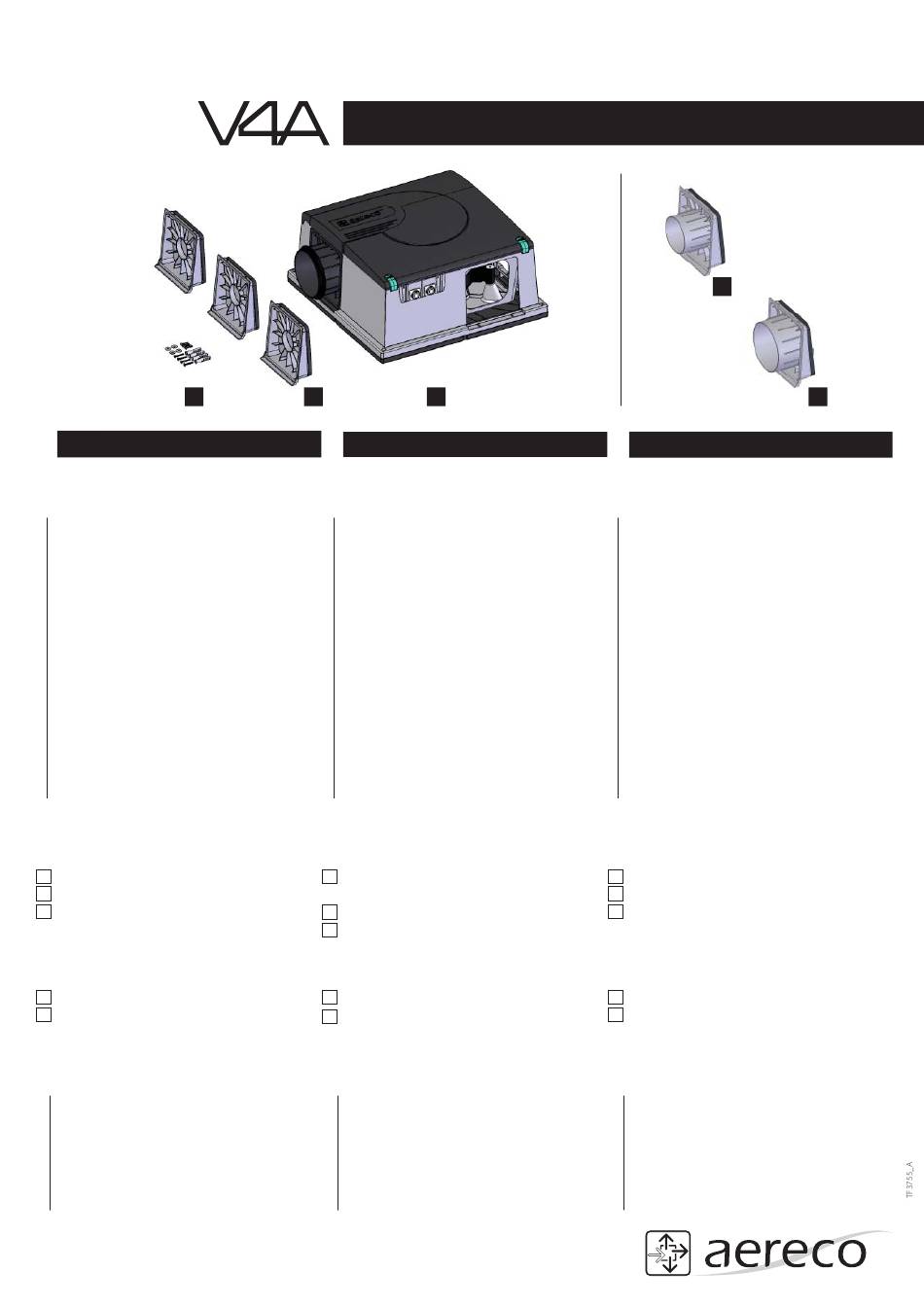

Bag of fastening screws + bolts + rings
a
Stopper (x3)
b
c Fan case
Accessories (not supplied)
Adaptor for Ø 100 mm duct
d
Adaptor for Ø 125 mm duct
e

Before beginning the installation :

- Install the extraction units to be connected.
- Position the fan where it must be fi xed, and
locate the place by estimating the space
necessary for ducts and passage of the electric
cable.
installation instructions - montageanleitung - beépítési útmutató
b
english
Schallgedämmter Ventilator 4 Tech-
nische Sanitärräume
Die akustischen Werte des V4A erlauben die
Installation direkt in der Wohnung, im beheiz-
ten Raum.
Maximal 4 Abluftelemente (Hygro, mit Bewe-
gungsensor usw.) mit verschiedenen Durch-
messer können an den Ventilator angebracht
werden.
Einsatzbereich:
Technikraum (Küchen, Bad und WC) in Wohn-
oder Bürogebäude. Im Neubau oder Sanierung.
Installation im Abstellraum, im Keller, Dachbo-
den oder im Flur, an der Wand, Decke oder in
der Zwischendecke.
Inhalt
Befestigungsmaterial ( Schrauben, Unterlegs-
a
cheiben, Dübel )
Abdeckungen (x3)
b
c Ventilatorgehäuse mit Revisionsdeckel
Zubehör
Rohr -Anschlußstutze Ø 100 mm
d
Rohr -Anschlußstutze Ø 120 mm
e
Vor Installationsanfang :
- Vor der Installation des Ventilators sollen die
Abluftlemente eingebaut werden.
- Den Ventilator an den gewünschten
Montageplatz halten, markieren, und die
notwendige Plätze für die Schläuche und den
Anschlußleitungdurchgang vorsorgen.
c
deutsch
d
Akusztikus ventilátor 4 helyiség
elszívásához
A V2A akusztikus ventilátort közvetlenül elhe-
lyezheti a lakótérbe (pl. beépített szekrénybe,
álmennyezetbe).
A ventilátorra 4 légelvezető elem csatlkakoztat-
ható (higroszabályozású, mozgásérzékelős, ...).
Alkalmazási lehetőségek :
- Kiszolgáló helyiségek szellőztetésére (konyha, fürdő
és WC helyiségek) lakó - és középületekben.
- Új építés és felújítás esetén.
- Telepítése történhet: lakásban (pl. beépített
szekrény), álmennyezetben, padlásra,...
Tartalom
Szerelési tartozékok (csavarok, tiplik, gyűrűk)
a
Záró fedél (x3)
b
c Ventilátor egység
Tartozékok (külön rendelhető)
Csatlakozó adapter Ø 100 mm-es csővezetékhez
d
Csatlakozó adapter Ø 125 mm-es csővezetékhez
e
Mielőtt a telepítéshez hozzákezdene:
- Építse be a légelvezető elemeket.
- Találja meg a ventilátor elhelyezésére a legal-
kalmasabb helyet, építse ki a légelvezetők és
a ventilátor összekötéséhez szükséges légcsa-
tornahálózatot. Ezt követően lásson hozzá a
ventilátor telepítéséhez.
1
e
magyar
