Konig & Meyer 18818 Quick Start Manual

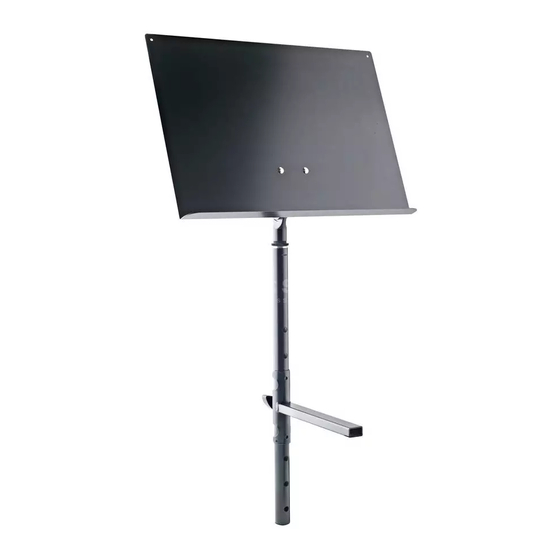

18818 Noten- und Konzepthalter
- für K&M-Keyboardtische 18810, 18950 und 18953
- für Individualisten: einstellbar in Höhe, Richtung, Abstand und Neigung
- für Praktiker: mit geschlossener Stahlplatte > gute Schreibunterlage und magnetisch
- für Partituren: die Platte ist 296 mm hoch, 30 mm tief und 416 mm breit
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wich -
tigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Bitte beachten Sie die Angaben dieser Aufstellanleitung
- Ebenfalls Sicherheitsanweisungen und Aufbauanleitung
- der Keyboardständer und evtl. beteiliger Adapter beachten:
- - 18810 »Omega« zusammen mit 18814 Adapter
- - 18950/53 Klapptische direkt oder mit 18954 Adapter
- Auf feste Schraubverbindungen der beteiligten Artikel achten
- Vor Nässe schützen
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten
- Beschädigte Teile müssen ersetzt werden
- (z. B. Einklemmen, Anstoßen)
- Zur Reinigung am besten ein leicht feuchtes Tuch und
- ein nicht scheuerndes Reinigungsmittel benutzen
AUFSTELLANLEITUNG

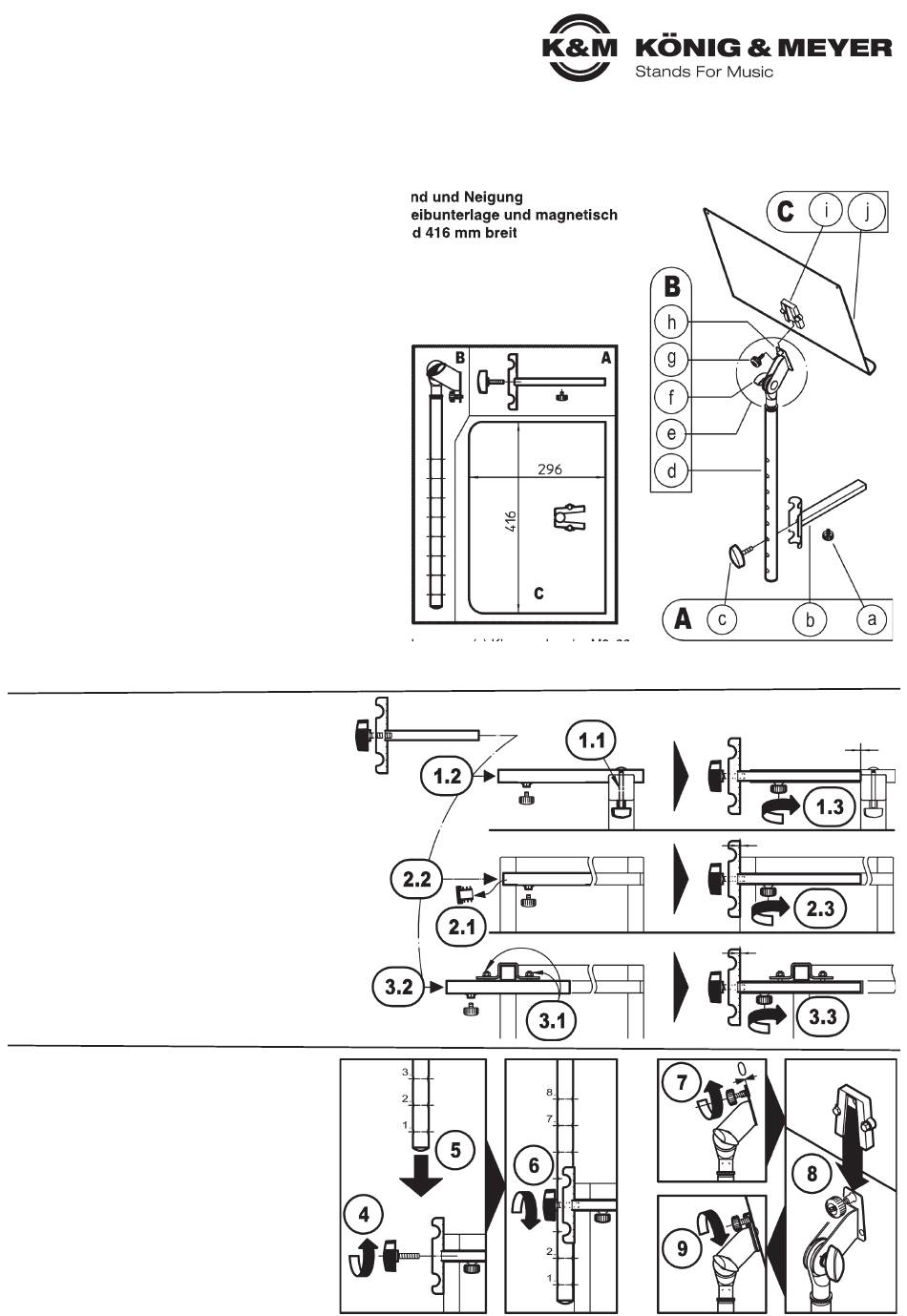

1. BESTANDTEILE
A Querträger kpl.: (a) Rändelschraube M6x12 (b) Einsteckrohr
B Standrohr mit Gelenk: (d) Standrohr 3/8"
C Notenplatte kpl.: (i) Prismenhalterung
2. BEFESTIGUNG des 18818 am KEYBOARDSTÄNDER
Es gibt drei Möglichkeiten:
1 18810 OMEGA - per 18814 ADAPTER
1 1.1 18814 Adapter befestigen (s. Anl. 18814)
1 1.2 Einsteckrohr (b) bis zum Anschlag in den Adapter schieben
1 1.3 Position durch Anziehen der Rändelschraube (a) sichern
2 18950/18953 KEYBOARD-KLAPPTISCH - DIREKT
2 2.1 Abschlusskappe des Rohres am Klapptisch entfernen
2 2.2 Einsteckrohr (b) bis zum Anschlag ins Stativrohr schieben
2 2.3 Stellung durch Anziehen der Rändelschraub (a) sichern
3 18950/18953 KEYBOARD-KLAPPTISCH - per 18954 ADAPTER
3 3.1 18954 Adapter montieren (s. Anleitung 18954)
3 3.2 Einsteckrohr (b) bis zum Anschlag in Adapterrohr
3 3.2 schieben
3 3.3 Stellung durch Anziehen der Rändelschraube sichern
3. ZUSAMMENBAU des 18818
4 Klemmschraube (c) aus dem Einsteckrohr (b)
4 herausschrauben
5 Standrohr (d) in gewünschter Höhe (8 Stufen) an
5 die Halbschale des Einsteckrohres (b) halten und...
6 ...diese Position sichern durch festziehen der
6 Klemmschraube (c)
7 Sicherstellen, dass das Gewinde der
7 Rändelschraube (g) nicht herausragt
8 Notenplatte (j) am Gelenk befestigen
8 Dazu die Prismenhalterung (i) bis zum Anschlag auf
8 die Steckplatte (h) schieben
9 Rändelschraube (g) nun fest anziehen, wodurch die
9 Notenplatte (j) sicher fixiert ist. Erst durch Lösen dieser
9 Schraube kann die Platte wieder abgenommen werden
(c) Klemmschraube M8x33
(e) Schwenkgelenk kpl. (f) Flügelmutter M8
(j) Notenplatte
18954 Adapter
(g) Rändelschraube M6x22 (h) Steckplatte
18814 Adapter
18810
Omega
Stativrohr
18950
18953
Tisch
18950
18953
Tisch
Anschlag
Anschlag
Anschlag
