Konig & Meyer 18813 Quick Manual

18813 Aufsatz für 18810 Keyboard-Tisch »Omega«
- Ideal für ein zweites Keyboard oder ein Laptop
- Tragkraft der oberen Auflage: 25 kg
- höhenverstellbar in 10 Stufen
- Auflagenbreite vielfach verstellbar
- 5-fach verstellbar in der Neigung (0°-5°-10°-15°-20°)
- Abmessungen: Höhe: 262-375 mm, Breite: 122-732 mm, Tiefe: 400 mm unten, 330 mm oben
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wich-
tigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Rast-Klemmschraube 1.c stets fest anziehen
- Auf feste Verschraubung mit dem Stativ achten
- Auflagerohre 1.a sind untereinander immer auf
- gleiche Höhe, Tiefe und Neigung einzustellen
- Auflagegummis 1.f so platzieren, dass das
- Keyboard möglichst sicher und wackelfrei aufliegt.
AUFBAUANLEITUNG

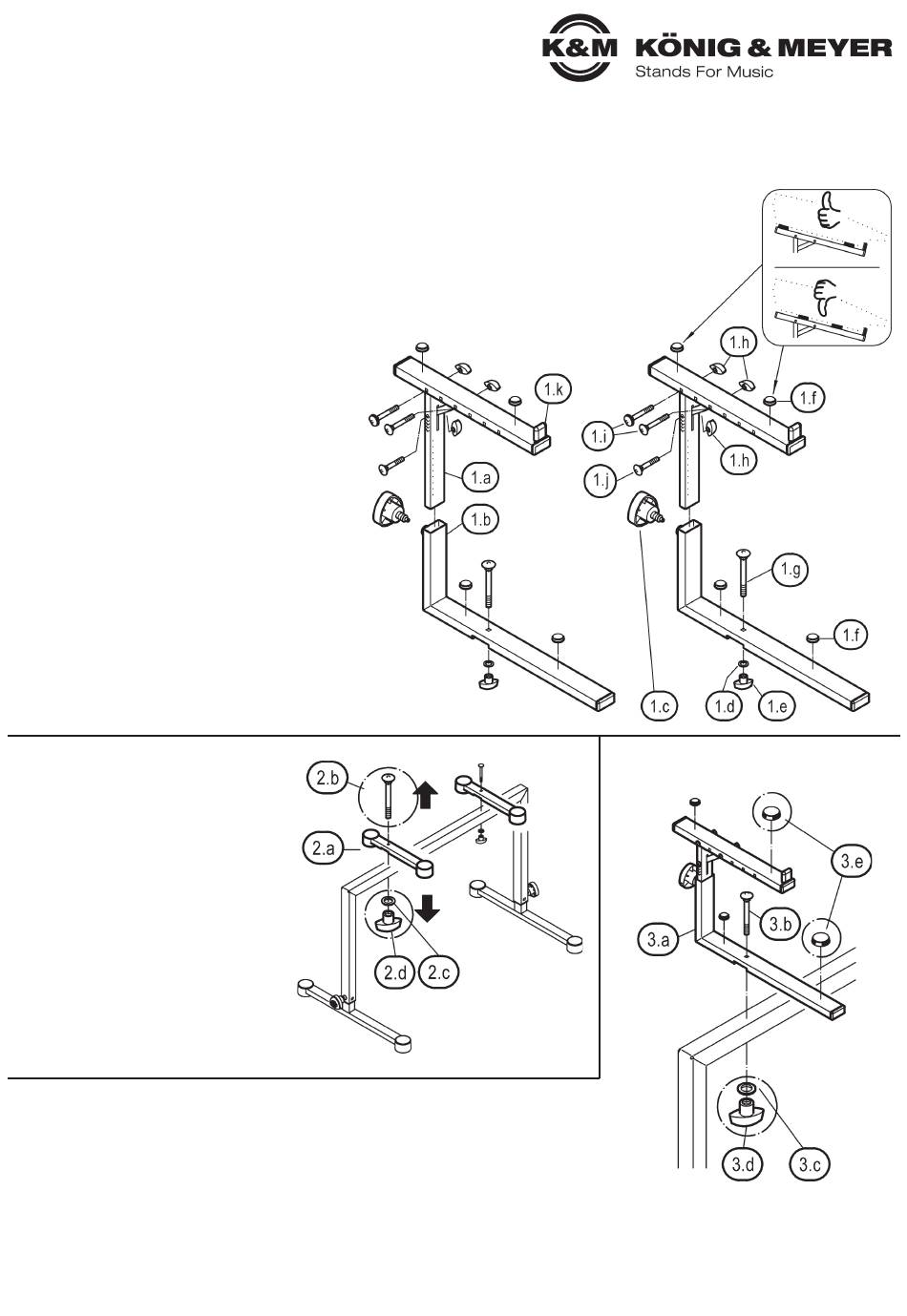

1. BESTANDTEILE
a Auflagerohr (2x)
b L-Grundrohr (2x)
c Rast-Klemmschraube (2x)
d U-Scheibe (2x)
e Klemmmutter M6 (2x)
f Auflagegummi, selbstklebend (8x)
g Schloßschraube M6 x 60 mm (2x)
h Klemmmutter M5 (6x)
i Schloßschraube M5 x 40 mm (4x)
j Schloßschraube M5 x 40 mm (2x)
k Gummischoner (2x)
2. »OMEGA« VORBEREITEN
(siehe auch Kapitel 6.
ABSTAND DER AUFLAGEN)
A ENG stehende Aufsätze
A (z.B. bei Laptop):
A - Auflagerohre 2.a nicht demontieren,
A - da sie das Keyboard tragen.
B WEITER auseinander stehende
B Aufsätze (z.B. bei zweitem Keyboard)
B - Auflagerohre 2.a des Stativs
B - sind evtl. überflüssig und daher
B - besser zu demontieren.
B - Dazu Schloßschrauben 2.b,
B - U-Scheiben 2.c und
B - Klemmmuttern 2.d entfernen.
3. MONTAGE
Aufsatz 18813 am Keyboardtisch befestigen
- gewünschten Abstand der beiden Auflagen festlegen
- L-Grundrohre 3.a mittels Schloßschraube 3.b, U-Scheibe 3.c und Klemmmutter 3.d an
- Querrohr schrauben
- Zweites Aufsatzrohr in gleicher Weise montieren.
- ACHTUNG: beide Aufsätze müssen in gleicher Höhe und Neigung befestigt sein.
- Auflagegummis 3.e an für Keyboard passende Stellen aufkleben.
