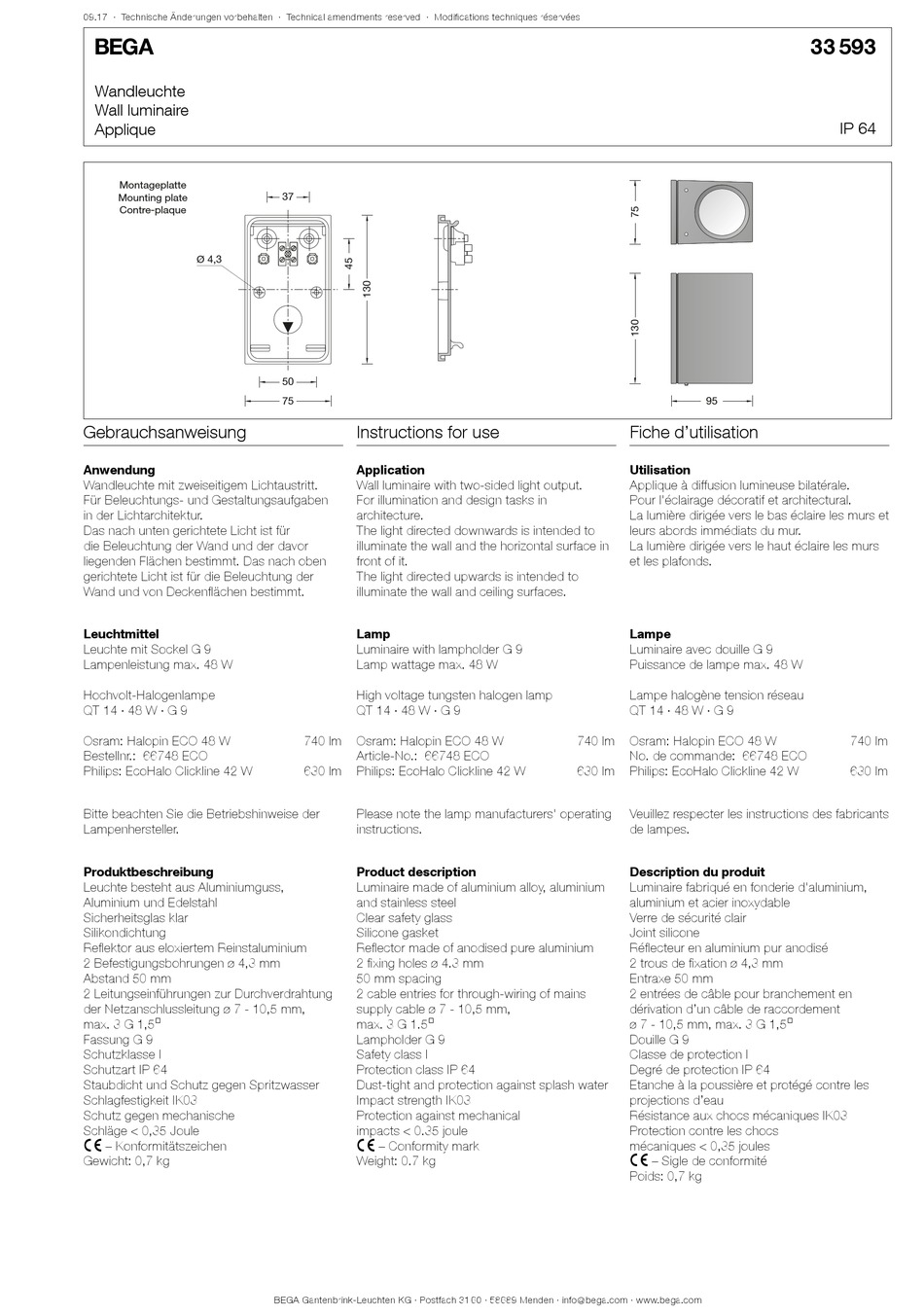

BEGA 33 593 Instructions For Use

09.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandleuchte
Wall luminaire
Applique
Montageplatte
Mounting plate
Contre-plaque
Ø 4,3
Gebrauchsanweisung
Anwendung
Wandleuchte mit zweiseitigem Lichtaustritt.
Für Beleuchtungs- und Gestaltungsaufgaben
in der Lichtarchitektur.
Das nach unten gerichtete Licht ist für
die Beleuchtung der Wand und der davor
liegenden Flächen bestimmt. Das nach oben
gerichtete Licht ist für die Beleuchtung der
Wand und von Deckenflächen bestimmt.
Leuchtmittel
Leuchte mit Sockel G 9
Lampenleistung max. 48 W
Hochvolt-Halogenlampe
QT 14 · 48 W · G 9
Osram: Halopin ECO 48 W
Bestellnr.: 66748 ECO
Philips: EcoHalo Clickline 42 W
Bitte beachten Sie die Betriebshinweise der
Lampenhersteller.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
2 Befestigungsbohrungen ø 4,3 mm
Abstand 50 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7 - 10,5 mm,
max. 3 G 1,5@
Fassung G 9
Schutzklasse I
Schutzart IP 64
Staubdicht und Schutz gegen Spritzwasser
Schlagfestigkeit IK03
Schutz gegen mechanische
Schläge < 0,35 Joule
c – Konformitätszeichen
Gewicht: 0,7 kg
37
50
75
Instructions for use

Application

Wall luminaire with two-sided light output.
For illumination and design tasks in
architecture.
The light directed downwards is intended to
illuminate the wall and the horizontal surface in
front of it.
The light directed upwards is intended to
illuminate the wall and ceiling surfaces.

Lamp

Luminaire with lampholder G 9
Lamp wattage max. 48 W
High voltage tungsten halogen lamp
QT 14 · 48 W · G 9
740 lm Osram: Halopin ECO 48 W
Article-No.: 66748 ECO
630 lm Philips: EcoHalo Clickline 42 W
Please note the lamp manufacturers' operating
instructions.

Product description

Luminaire made of aluminium alloy, aluminium
and stainless steel
Clear safety glass
Silicone gasket
Reflector made of anodised pure aluminium
2 fixing holes ø 4.3 mm
50 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7 - 10,5 mm,
max. 3 G 1.5@
Lampholder G 9
Safety class I
Protection class IP 64
Dust-tight and protection against splash water
Impact strength IK03
Protection against mechanical
impacts < 0.35 joule
c – Conformity mark
Weight: 0.7 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
95
Fiche d'utilisation
Utilisation
Applique à diffusion lumineuse bilatérale.
Pour l'éclairage décoratif et architectural.
La lumière dirigée vers le bas éclaire les murs et
leurs abords immédiats du mur.
La lumière dirigée vers le haut éclaire les murs
et les plafonds.
Lampe
Luminaire avec douille G 9
Puissance de lampe max. 48 W
Lampe halogène tension réseau
QT 14 · 48 W · G 9
740 lm Osram: Halopin ECO 48 W
No. de commande: 66748 ECO
630 lm Philips: EcoHalo Clickline 42 W
Veuillez respecter les instructions des fabricants
de lampes.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
2 trous de fixation ø 4,3 mm
Entraxe 50 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7 - 10,5 mm, max. 3 G 1,5@
Douille G 9
Classe de protection I
Degré de protection IP 64
Etanche à la poussière et protégé contre les
projections d'eau
Résistance aux chocs mécaniques IK03
Protection contre les chocs
mécaniques < 0,35 joules
c – Sigle de conformité
Poids: 0,7 kg
33 593
IP 64
740 lm
630 lm
