Branchement d'appareils auxiliaires

Nota:
La télécommande doit avoir été programmée avec les codes
fournis afin de permettre le fonctionnement d'un appareil
auxiliaire.
Branchement à un magnétoscope

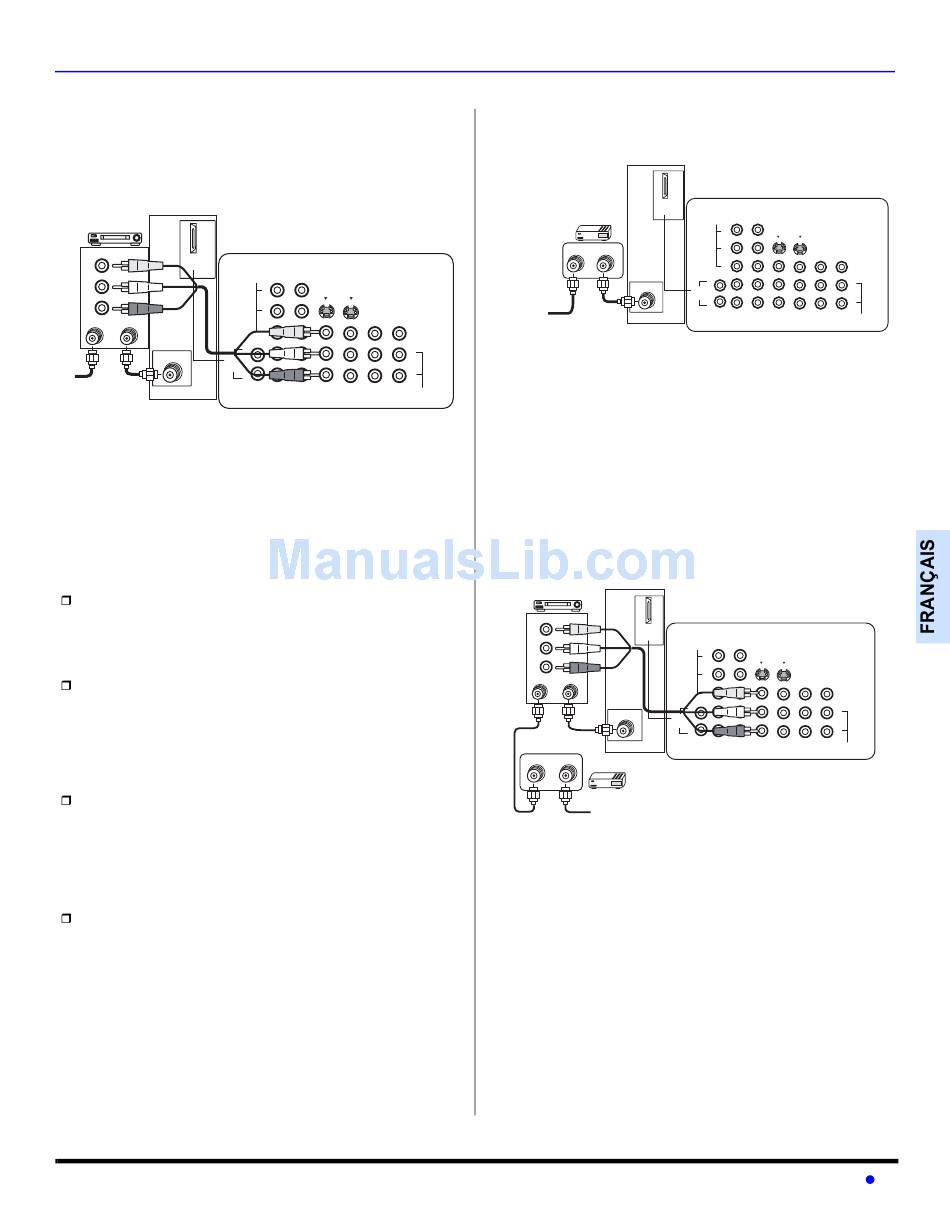

Suivre le diagramme ci-dessous lors du branchement d'un
magnétoscope seulement au téléviseur.
Magnétoscope
PLAY
R
E
FF
W
STOP
VIDEO OUT
HDMI
AV IN
L
AUDIO OUT
R
ANT IN ANT OUT
ANT
AUDIO
IN
Fil
d'antenne
Nota:
Les prises A/V arrière varient selon le modèle. Se reporter à la
table des caractéristiques à la page 4 pour se renseigner sur les
fonctions du modèle utilisé.
Visionnement d'une émission télévisée
Marche à suivre
Syntoniser le canal désiré sur le téléviseur.
Visionnement d'une source vidéo
Marche à suivre
Option A
Appuyer sur la touche TV/VIDEO de la télécommande pour
sélectionner l'entrée vidéo (VIDÉO 1, VIDÉO 2, etc.) selon
le raccordement au magnétoscope.
Amorcer la lecture.
Option B
Syntoniser le téléviseur au canal 3 ou 4, selon le
magnétoscope.
Amorcer la lecture.
Enregistrement d'une émission télévisée
Marche à suivre
Option A
(Enregistrement et visionnement de la même
émission)
Syntoniser le
téléviseur au canal 3 ou 4, selon le
magnétoscope.
À l'aide du magnétoscope, syntoniser le canal diffusant
l'émission à enregistrer.
Amorcer l'enregistrement.
Option
B
(Enregistrement
visionnement d'une autre émission)
Appuyer sur la touche TV/VIDEO de la télécommande pour
sélectionner l'entrée vidéo (VIDÉO 1, VIDÉO 2, etc.) selon
le raccordement au magnétoscope.
À l'aide du magnétoscope, syntoniser le canal diffusant
l'émission à enregistrer.
Amorcer l'enregistrement.
Appuyer sur la touche TV/VIDEO de la télécommande pour
retourner au mode télé.
Syntoniser sur le téléviseur le canal désiré pour le
visionnement.
Prises à l'arrière du téléviseur
VIDEO
Y
P
B
S-VIDEO
VIDEO
P
R
L
L
R
R
1
2
INPUT
INPUT
INPUT
PROG
COMPONENT
TO AUDIO
OUT
1
2
3
VIDEO INPUT
AMP
Câbles vendus séparément
d'une
émission
durant
B
RANCHEMENT D
Branchement à un câblosélecteur
Suivre le diagramme ci-dessous lors du branchement d'un
câblosélecteur seulement au téléviseur.
Câblosélecteur
15
ANT IN
ANT OUT
Fil d'antenne
Nota:
Les prises A/V arrière varient selon le modèle. Se reporter à la
table des caractéristiques à la page 4 pour se renseigner sur les
fonctions du modèle utilisé.
Visionnement d'un canal brouillé
Marche à suivre
Syntoniser le canal 3 sur le téléviseur.
À l'aide du câblosélecteur, syntoniser le canal brouillé
désiré.
Branchement à un magnétoscope et un
câblosélecteur
Suivre le diagramme ci-dessous lors du branchement d'un
magnétoscope et d'un câblosélecteur au téléviseur.
Magnétoscope
PLAY
R
E
FF
W
STOP
VIDEO OUT
L
AUDIO OUT
R
ANT IN ANT OUT
ANT
ANT OUT
ANT IN
Câblosélecteur
15
Fil d'antenne
Visionnement d'un canal brouillé
Marche à suivre
Syntoniser le canal 3 sur le téléviseur.
À l'aide du câblosélecteur, syntoniser le canal brouillé
désiré.
le
Nota:
Les prises A/V arrière varient selon le modèle. Se reporter à la
table des caractéristiques à la page 3 pour se renseigner sur les
fonctions du modèle utilisé.
'
APPAREILS AUXILIAIRES
Prises à l'arrière du téléviseur
HDMI
AV IN
VIDEO
Y
P
B
S-VIDEO
P
R
L
ANT
AUDIO
IN
R
1
2
INPUT
INPUT
INPUT
COMPONENT
1
2
VIDEO INPUT
Câbles vendus séparément
Prises à l'arrière du téléviseur
HDMI
AV IN
VIDEO
Y
P
B
S-VIDEO
VIDEO
P
R
L
AUDIO
IN
R
1
2
INPUT
INPUT
INPUT
PROG
COMPONENT
OUT
1
2
3
VIDEO INPUT
Câbles vendus séparément
VIDEO
L
R
PROG
TO AUDIO
OUT
3
AMP
L
R
TO AUDIO
AMP
7
