C
E
ONEXIONES DE
QUIPO

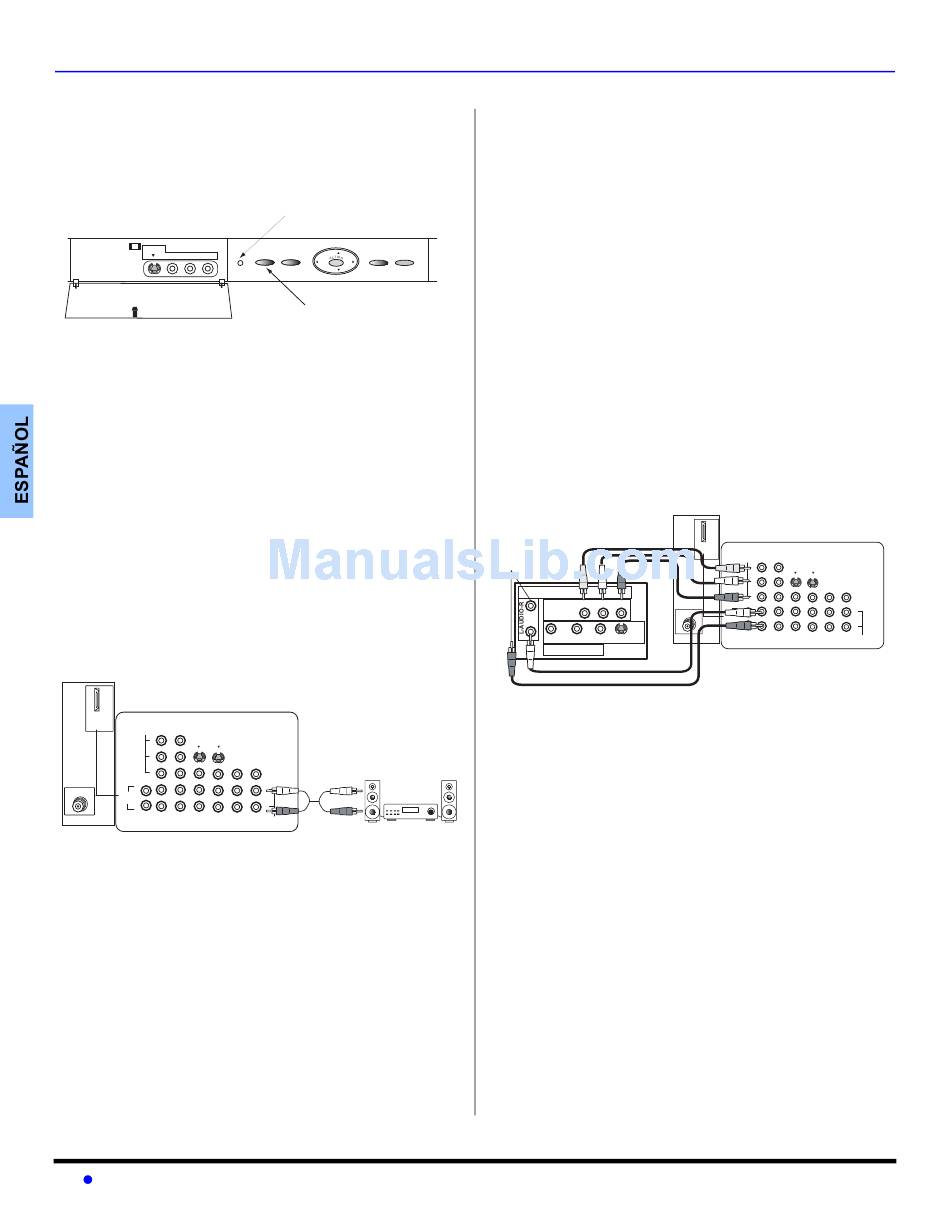

Panel de Control Frontal

El panel de control frontal puede ser usado para accesar el menú
ó cambiar el modo de vídeo cuando no se disponga del control
remoto.
Nota:
El indicador de APAGADO/ENCENDIDO (rojo) estará
prendido cuando el tlelvisor esté encendido.
Indicador APAGADO/ENCENDIDO
Panel frontal
S-VIDEO
VIDEO 4
L - AUDIO - R
Nota:
El nombre de la entrada frontal de A/V para el modelo
CT-30WC14 es Vídeo 3.
Abra la puerta del panel frontal de la TV para usar estas
conexiones para su equipo opcional (videocámara, VCR u otros
componentes de vídeo). Seleccione el modo de entrada video 4
presionanado el botón TV/VIDEO.
Procedimiento
Conecte su equipo a las conexiones Audio/Vídeo en la
parte frontal o posterior de la televisión.
Presione TV/VIDEO para seleccionar la entrada de
VIDEO 4.
Opere el equipo como se instruye en el manual del
equipo.
Conexión del Amplificador de Sonido
Conecte a la entrada de audio de un amplificador externo para
escuchar el sonido en sistema estéreo.
Nota:
Las terminales TO AUDIO AMP no pueden ser usadas
directamente para bocinas externas.
TERMINALES EN LA PARTE POSTERIOR DEL SET
HDMI
AV IN
VIDEO
Y
P
B
S-VIDEO
P
R
L
ANT
AUDIO
IN
R
1
2
INPUT
INPUT
INPUT
COMPONENT
1
2
VIDEO INPUT
Ajustes de Sonido (Audio)
Seleccione ALTAVOCES SI en el menú de SONIDO
(AUDIO).
Ajuste el volumen del AMP (amplificador) al mínimo.
Ajuste el volumen de la Televisión al nivel deseado.
Ajuste el volumen del AMP hasta igualar el de la
Televisión.
Seleccione OFF & VAO (parlantes apagados y salida
variable de audio) en el menú AUDIO para controlar
Altavoces o bocinas de la TV ó bien seleccione FAO
(salida fija de audio) para controlar Altavoces ó bocinas
del amplificador externo.
El Volumen, el silencio, los bajos, los altos y el balance
ahora son controlados por medio de la Televisión.
8
O
PCIONAL
CH
POWER
TV/VIDEO
BBE
VOL
VOL
CH
POWER BOTÓN ENCENDIDO/APAGADO
VIDEO
AMPLIFICADOR EXTERNO
L
R
90.7 MHZ
PROG
TO AUDIO
3
OUT
AMP
CABLES NO INCLUIDOS
Nota:
Seleccione altavoces apagadas y salida de audio Fija para
controlar las funciones de audio através de un amplificador
externo.
Conexión del Decodificador de Televisión
Digital (DTV-STB) ó DVD
Esta televisión tiene la capacidad de proyectar imágenes
en formato 1080i y 480p Televisión Digital (DTV) utilizando
un receptor-decodificador (STB). Para ver programación
de Televisión Digital, el STB debe estar conectado a las
entradas de vídeo compuesto (Y, P
Debe haber una señal de DTV disponible en su área.
Seleccione el formato del STB a 1080i ó 480p.
Esta TV utiliza un doblador de barrido progresivo, el cual
barre la imágen de formato NTSC de manera progresiva.
Esto le permite no ver las delgadas líneas negras (efcto de
persiana)
que
va
relacionado
entrelazadas.
Utilice este diagrama para conectar el decodificador de
Televisión Digital Panasonic (DTV-STB)
Televisor.
Entradas para Televisión Digital en la parte posterior del
Decodificador de Televisión Digital (DTV-STB) ó DVD
DIGITAL TV OUTPUT
Y
P
P
B
R
MAIN
VIDEO
R-AUDIO-L - VIDEO S-VIDEO
NTSC OUTPUT
El televisor tiene dos grupos de entradas de vídeo compuesto,
cada grupo tiene tres entradas: Y, P
separadas para las señales compuestas de color, proveen una
mejor separación de luminancia y color.
, P
) de la televisión.
B
R
con
la
imágenes
ó
DVD a su
TERMINALES EN LA PARTE POSTERIOR DEL SET
HDMI
AV IN
VIDEO
Y
P
B
S-VIDEO
VIDEO
P
R
L
L
ANT
AUDIO
IN
R
R
1
2
INPUT
INPUT
INPUT
PROG
COMPONENT
TO AUDIO
OUT
1
2
3
VIDEO INPUT
AMP
CABLES NO INCLUIDOS
y P
. Los entradas
B
R
