Summary of Contents for Testec TT-HVP 2739

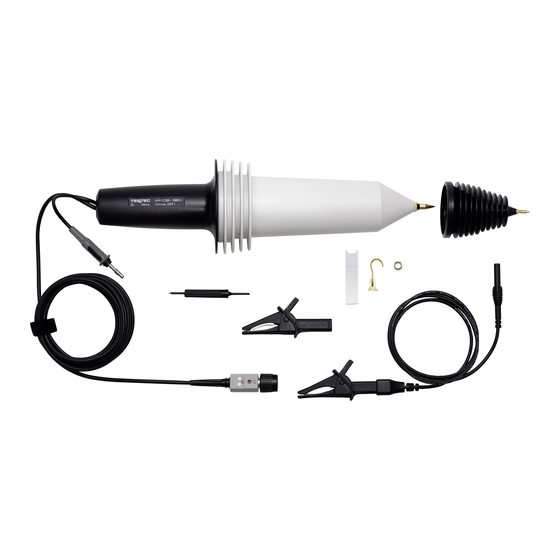

- Page 1 HF-HOCHSPANNUNGSTASTKOPF TT-HVP 2739 200 MHz / 39 kV DC / 27 kV AC BEDIENUNGSANLEITUNG D-1 bis D-8 INSTRUCTION MANUAL E-1 to E-8...
-
Page 3: Table Of Contents
HF-Hochspannungstastkopf TT-HVP 2739 INHALTSVERZEICHNIS 1. TECHNISCHE DATEN ............. D-2 2. SICHERHEITSHINWEISE ............D-3 3. WARNHINWEISE ..............D-4 4. BETRIEB ................... D-5 5. TASTKOPF-ABGLEICH ............D-6 6. REINIGUNG................D-8 7. KURVE ZUM SPANNUNGSABFALL (Derating) ...... D-8 ACHTUNG! BITTE LESEN! Vor Gebrauch dieses HF-Hochspannungstastkopfes muss der Bediener diese Bedienungsanleitung sorgfältig gelesen und alles... -
Page 4: Technische Daten
HF-Hochspannungstastkopf TT-HVP 2739 1. TECHNISCHE DATEN Modell / Bestell-Nr. TT-HVP 2739 / 15014 Teilerverhältnis 1000:1 Eingangswiderstand 900 MΩ Eingangskapazität 2,0 pF Max. DC+AC Spitze 39 kV CAT 0 Max. AC RMS 27 kV CAT 0 Max. Belastungsstrom 45 µA Bandbreite... -
Page 5: Sicherheitshinweise
HF-Hochspannungstastkopf TT-HVP 2739 2. SICHERHEITSHINWEISE • Dieser Hochspannungstastkopf darf nur von Personen ver- wendet werden, die über eine entsprechende Ausbildung und Erfahrung verfügen oder durch entsprechende Qualifikatio- nen in der Lage sind, gefährliche Situationen zu erkennen. Der Bediener muss mit den einschlägigen Sicherheitsvor- schriften vertraut sein, die für den Gebrauch solcher Geräte... -
Page 6: Warnhinweise
HF-Hochspannungstastkopf TT-HVP 2739 • Den Tastkopfkörper stets sauber und frei von leitenden Ver- unreinigungen halten (siehe Abschnitt „Reinigung“). • Der Tastkopf darf nur in Innenräumen verwendet werden. • Vor dem Anschließen oder Abklemmen des Tastkopfes bitte unbedingt die Hochspannungsquelle abschalten. -
Page 7: Betrieb
HF-Hochspannungstastkopf TT-HVP 2739 Führen Sie mit diesem Hochspannungs-Tastkopf TT-HVP 2739 NIEMALS erdfreie Messungen durch! 3. BETRIEB 1. Verbinden Sie die Masseleitung des Tastkopfes (Krokodil- klemme) mit einer guten Erdung oder zuverlässigen Ge- häuseerde. 2. Schließen Sie den BNC-Stecker an den BNC-Eingang Ihres Oszilloskops an. -
Page 8: Tastkopf-Abgleich
HF-Hochspannungstastkopf TT-HVP 2739 4. TASTKOPF-ABGLEICH Die folgende Einstellung ist immer erforderlich, wenn der Tast- kopf auf ein anderes Oszilloskop oder einen anderen Eingangs- kanal abzugleichen ist. Schließen Sie den Tastkopf an das Oszilloskop an, legen Sie ein Rechtecksignal mit 200 Hz an die Tastkopfspitze an und stellen Sie das Oszilloskop so ein, dass einige Zyklen der Signalform angezeigt werden. - Page 9 HF-Hochspannungstastkopf TT-HVP 2739 WARNUNG – GEFAHR! (1) Die Einstellung über die Öffnungen 2 und 3 des Tastkopfes TT-HVP 2739 darf nur von qualifizierten Technikern vorge- nommen werden. (2) Vor Einstellung über die Öffnungen 2 und 3 bitte zuerst die Kunststoffabdeckung abziehen.
-
Page 10: Reinigung
HF-Hochspannungstastkopf TT-HVP 2739 6. REINIGUNG Den Tastkopf und die Kabel nur äußerlich mit einem weichen Baumwolltuch reinigen, das mit einer Lösung aus Wasser mit mildem Reinigungsmittel befeuchtet ist. Den Tastkopf oder Teile davon bitte nie in Wasser oder Flüssigkeiten tauchen. - Page 11 Weitere Hochspannungstastköpfe WEITERE HOCHSPANNUNGSTASTKÖPFE TT-HVP 15 B TT-HVP 08 TT-HVP 40...
- Page 12 Weitere Hochspannungstastköpfe D-10...
- Page 13 HIGH-FREQUENCY HIGH-VOLTAGE PROBE TT-HVP 2739 200 MHz / 39 kV DC / 27 kV AC INSTRUCTION MANUAL E-1 to E-8...
- Page 14 HIGH-FREQUENCY HIGH-VOLTAGE PROBE...
- Page 15 TT-HVP 2739 High-Frequency High Voltage Probe TABLE OF CONTENTS 1. SPECIFICATIONS ..............E-2 2. SAFETY PRECAUTIONS ............E-3 3. WARNINGS ................E-4 4. OPERATION ................E-5 5. COMPENSATION ADJUSTMENT ..........E-6 6. CLEANING ................E-8 7. VOLTAGE DERATING CURVE ..........E-8...
-
Page 16: Specifications
TT-HVP 2739 High-Frequency High Voltage Probe 1. SPECIFICATIONS Model / Order-No. TT-HVP 2739 / 15014 Division Ratio 1000:1 Input Resistance 900MΩ Input Capacitance 2.0pF Max. DC+AC peak 39kV CAT 0 Max. AC RMS. 27kV CAT 0 Max. Loading Current 45µA... -
Page 17: Safety Precautions
Do not exceed 60 seconds of contact between the probe and circuit-under-test when measuring voltages ≥30 kV DC or ≥ 20 kV AC (RMS). TESTEC recommends that an interval of at least 5 minutes be taken between measurements. • Do not work alone when working with high voltage circuits! •... -
Page 18: Warnings
TT-HVP 2739 High-Frequency High Voltage Probe 3. WARNINGS • The ground lead is critical to the safe operation of the probe. Failure to make this connection when making high voltage measurements may result in personal injury or damage to the probe or oscilloscope. -
Page 19: Operation
TT-HVP 2739 High-Frequency High Voltage Probe 3. OPERATION 1. Connect the divider probe common lead (alligator clip) to a good earth ground or reliable ground. 2. Connect the BNC connector to the BNC input of your oscilloscope. 3. Select the desired range of your oscilloscope. -
Page 20: Compensation Adjustment
TT-HVP 2739 High-Frequency High Voltage Probe 4. COMPENSATION ADJUSTMENT The following adjustment is required whenever the probe is transferred from one oscilloscope or input channel to another. Connect the probe to the oscilloscope, apply a 200Hz square wave to the probe tip and adjust the oscilloscope controls to display a few cycles of the waveform. - Page 21 TT-HVP 2739 High-Frequency High Voltage Probe WARNING, RISK OF DANGER! The TT-HVP 2739 adjustment holes 2 and 3 are for the qualified engineer only. (2) Before adjusting hole 2 and hole 3, please move off the plastic cover at first.
-
Page 22: Cleaning
TT-HVP 2739 High-Frequency High Voltage Probe 6. CLEANING Clean only the exterior probe body and cables. Use a soft cotton cloth lightly moistened with a mild solution of detergent and water. Do not allow any portion of the probe to submerge at any time. - Page 23 MORE HIGH-VOLTAGE PROBES TT-HVP 15 B TT-HVP 08 TT-HVP 40...
- Page 24 Testec Elektronik GmbH Fritz-Klatte-Str. 6 D - 65933 Frankfurt Germany Telephone: +49 (0) 69 - 94 333 5 - 0 Fax: +49 (0) 69 - 94 333 5 - 55 E-Mail: info@testec.de http://www.testec.de...
