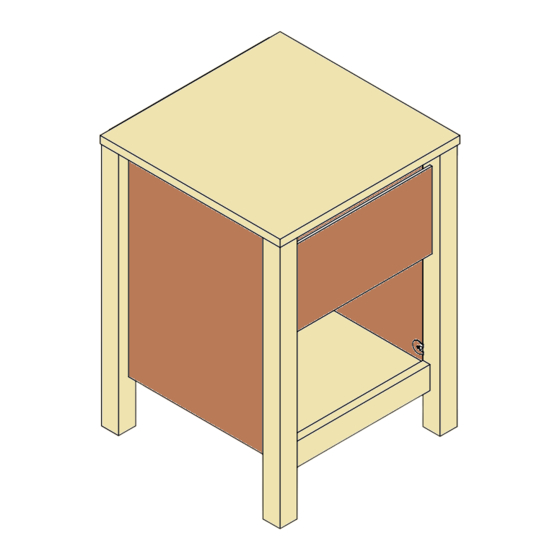

Ameriwood HOME 5771219COM Instruction Booklet
  1. Manuals
  2. Brands
  3. Ameriwood HOME Manuals
  4. Indoor Furnishing
  5. 5771219COM
  6. Instruction booklet

Ameriwood HOME 5771219COM Instruction Booklet

Nightstand
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
5771219COM
Nightstand
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1‐800‐489‐3351 (toll free)
Monday‐Friday 9am ‐ 5pm CST
Visit: www.ameriwoodhome.com
WARNING
‐ Unit can tip over causing severe injury or death.
‐ Anchor unit to stud in wall (if instructed to).
‐ Do Not allow children to climb on unit.
‐ Put heavy items on lower shelves or drawers.
Easy
Assembly Difficulty Meter
Follow Ameriwood Home
You
Tube
B345771219COM0
Tough

Advertisement

loading
Need help?

Need help?

Do you have a question about the 5771219COM and is the answer not in the manual?

Questions and answers

Related Manuals for Ameriwood HOME 5771219COM

Summary of Contents for Ameriwood HOME 5771219COM

  • Page 1 5771219COM Nightstand B345771219COM0 Date of Purchase ___ / ___ / ___ Lot Number: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Do Not Return This Product!  Contact our customer service team for help first. Call: 1‐800‐489‐3351 (toll free)   Monday‐Friday 9am ‐ 5pm CST Visit: www.ameriwoodhome.com Easy Tough Assembly Difficulty Meter WARNING Follow Ameriwood Home ‐ Unit can tip over causing severe injury or death. ‐ Anchor unit to stud in wall (if instructed to). ‐ Do Not allow children to climb on unit. Tube ‐ Put heavy items on lower shelves or drawers.

  • Page 2: Helpful Hints

    Contact Us! Do NOT return this product! Contact our friendly customer service team first for help. Assembly Tips Call us! 1‐800‐489‐3351 Monday‐Friday 9am ‐ 5pm CST Tube Visit ameriwoodhome.com to view the  limited warranty valid in the U.S. and Canada. Helpful Hints PEOPLE NEEDED FOR ASSEMBLY: 1‐2 ESTIMATED ASSEMBLY TIME: 1 HOUR ‐ Open your item in the area you plan to keep it to avoid excessive heavy lifting.   ‐ Identify, sort and count the parts before attempting assembly.   ‐ Compression dowels are lightly tapped in with a hammer.   ‐ Slides are labeled with a R (right) and L (left) for proper placement.   ‐ Make sure to always face the point on the top of the Cam Lock towards the  outer edge.   ‐ Use all the nails provided for the back panel and spread them out equally.   ‐ Back panel must be used to make sure your unit is sturdy.   ‐ Do NOT use harsh chemicals or abrasive cleaners on this item.   ‐ Never push, pull, or drag your furniture.   2  ameriwoodhome.com Tube...

  • Page 3: Before You Start

    Before You Start  Read through each step carefully and follow the proper order    Separate and count all your parts and hardware    Give yourself enough room for the assembly process    Have the following tools: Flat Head Screwdriver, #2 Phillips Head  Screwdriver and Hammer Caution: If using a power drill or power screwdriver for screwing,   please be aware to slow down and stop when screw is tight.  Failure to do so may result in stripping the screw.  Cam Lock Fastening System This Cam Lock Fastening System will be used throughout the assembly process. 3  ameriwoodhome.com Tube...

  • Page 4: Board Identification

    Board Identification Not actual size Left Panel Right Panel Bottom Apron 35771015010 35771015020 35771015030 35771015040 35771015050 Right Rear Leg Kick Right Front Leg Left Rear Leg Left Front Leg 35771015060 35771015100 35771015080 35771015090 35771015070 Drawer Back Left Drawer Side Drawer Bottom Right Drawer Side Drawer Front 35771331120 36858331220 36858331230 35771219110 35771331130 This piece is paperboard construction. It is not made from wood, but is required for the assembly of your unit. Back Panel K577101500 4  ameriwoodhome.com Tube...
  • Page 5 Board Identification Not actual size This piece is paperboard construction. It is not made from wood, but is required for the assembly of your unit. 5  ameriwoodhome.com Tube...

  • Page 6: Part List

    Part List Actual Size (x12) (x8) (x8) (x12) (x10) (x4) #A22900 #A22570 #A22510 #A22910 #A12120 #A21660 cam lock connector cam bolt connector bolt 7/16" pan head wood dowel (x4) (x10) (x8) #A11600 #A11080 #A21110 1-1/4" flat head 7/16" flat head nail Not Actual Size left drawer right cabinet left cabinet...
  • Page 7 STEP 1 You will need to tap the  connector with a hammer to  fully insert. Be sure the  connector is positioned as  (x8) shown before tapping into  #A22900 holes. * raw edges are shaded 7  ameriwoodhome.com Tube...
  • Page 8 STEP 2 (x8) #A22910 You will use the larger holes in the rear legs (I) (J) for the connector bolts. * raw edges are shaded 8  ameriwoodhome.com Tube...
  • Page 9 STEP 3 Turn screw clockwise to lock in place end view 9  ameriwoodhome.com Tube...
  • Page 10 STEP 4 Turn screw clockwise to lock in place end view 10  ameriwoodhome.com Tube...
  • Page 11 STEP 5 (x1) (x2) (x2) (x1) (x3) #A56770 #A22570 #A22510 #A21660 #A11080 Quick Assembly Proper orientation of CAM LOCK Marked with a "L" 11  ameriwoodhome.com Tube...
  • Page 12 STEP 6 (x1) (x2) (x2) (x1) (x3) #A56770 #A22570 #A22510 #A21660 #A11080 Quick Assembly Proper orientation of CAM LOCK Marked with a "R" 12  ameriwoodhome.com Tube...
  • Page 13 STEP 7 (x2) (x2) #A22900 #A22910 You will need to tap the  connector with a hammer to  fully insert. Be sure the  connector is positioned as  shown before tapping into  holes. 13  ameriwoodhome.com Tube...
  • Page 14 STEP 8 Quick Assembly (x4) (x2) #A22570 #A21660 Proper orientation of CAM LOCK Turn screw clockwise to lock in place end view 14  ameriwoodhome.com Tube...
  • Page 15 STEP 9 15  ameriwoodhome.com Tube...
  • Page 16 STEP 10 (x4) (x2) #A22510 #A22910 16  ameriwoodhome.com Tube...
  • Page 17 STEP 11 17  ameriwoodhome.com Tube...
  • Page 18 STEP 12 With the help of another person,  carefully turn the unit over. Attach the back panel as shown nailing  straight into the raw edges. (x6) (x8) #A12120 #A21110 IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT  AND MUST BE INSTALLED PROPERLY. Attach the back panel so that  the bottom edge is even with  the bottom and aligned side  Assure that the unit is square.  to side. Note that screws holes Distance from corner to corner should line up with holes in rear must be equal as shown. legs. Use nails along the top and bottom edge. Use screws only along the sides.
  • Page 19 STEP 13 (x2) #A54213 bracket orientation bracket orientation 19  ameriwoodhome.com Tube...
  • Page 20 STEP 14 (x4) #A12120 20  ameriwoodhome.com Tube...
  • Page 21 STEP 15 finished surface 21  ameriwoodhome.com Tube...
  • Page 22 STEP 16 (x4) #A11600 22  ameriwoodhome.com Tube...
  • Page 23 STEP 17 (x4) #A11080 (x1) #A56770 23  ameriwoodhome.com Tube...
  • Page 24 STEP 18 cabinet member roller drawer runner roller Please Note: The drawer brackets have slotted holes in them. To adjust drawer front, loosen screws attaching drawer brackets to drawer front, make needed adjustments and retighten screws. 24  ameriwoodhome.com Tube...
  • Page 25 Maximum Loads   This unit has been designed to support the maximum loads shown.  Exceeding these load limits  could cause sagging, instability, product collapse, and/or serious injury. 40 lbs 15 lbs 18.2 kg 6.8 kg 40 lbs 18.2 kg Warning:  Risk of injury to persons ‐ do not place a television on this furniture.  This furniture is  not approved for use with a television.                                 Certificate of Conformity   1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual. 2. This certificate applies to compliance of this product with the CPSC Ban on Lead‐Containing Paint (16 CFR 1303). 3. This product is distributed by: Dorel Home Furnishings, Inc.                                                            410 East First Street South                                                            Wright City, MO 63390                                                            636‐745‐3351  4. Site of Manufacture: Tiffin OH  5. See front page of instruction manual for date of manufacture. 25  ameriwoodhome.com Tube...
  • Page 26 Register your product to receive the following: * New trend details ‐ sneak peek on what's new * Surveys ‐ have a voice within our community * Exclusive deals and discount codes * Quick and easy replacement part service   To register your product, visit ameriwoodhome.com Visit your local retailer's website, rate your purchased  product and leave us some feedback! We would like to extend a big "Thank You" to all of  our customers for taking the time to assemble this  Ameriwood Home product, and to give us your  valuable feedback. 26  ameriwoodhome.com Tube...
