- Page 1 SOHORAID ST2-B31+ User Manual...
-
Page 2: Table Of Contents
SOHORAID ST2-B31+ User Manual » ST2-B31+ User Manual ........1 1. Environmental Requirements ..........1 2. Product Appearance and Packaging Content ....1 3. Hardware Requirements and Precautions ......2 4. Hardware Installation ............3 5. RAID Mode Setting ............4 6. Description of HDD Indicators ...........5 7. -
Page 3: St2-B31+ User Manual
SOHORAID ST2-B31+ User Manual About this Manual Thank you for choosing the STARDOM product. This manual will familiarize you with the STARDOM ST2-B31+ product. We recommend reading through this manual before using the STARDOM ST2-B31+ product. The information provided in this manual was checked before publication, but the actual product specifications may have changed before shipping;... -
Page 4: Hardware Requirements And Precautions

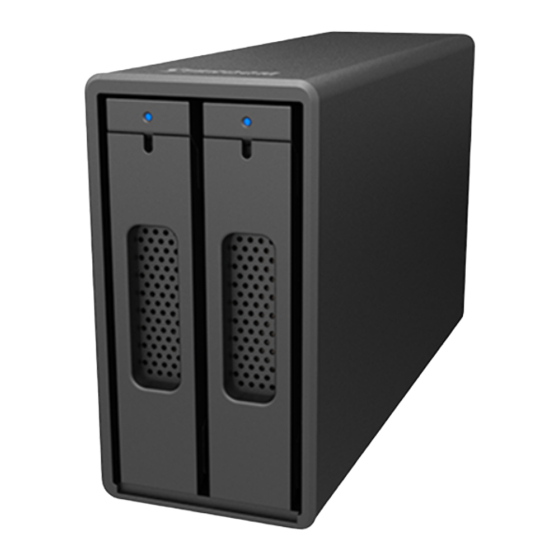

SOHORAID ST2-B31+ User Manual Front and rear view Front View Rear View A. HDD access light B. HDD enclosure handle C. HDD enclosure keyhole D. Power switch E. Power socket F. RESET hole G. USB 3.1 Gen2 Type-C (10Gbps) H. Mini Display Port (DP1.1a) I. -
Page 5: Hardware Installation
10. We strongly recommend backing up important data stored on theST2-B31+ to another storage device or a remote site. STARDOM will not be held liable for the damage or loss of data you stored on the ST2-B31+. -
Page 6: Raid Mode Setting
SOHORAID ST2-B31+ User Manual 5. RAID Mode Setting (default) RAID 0 RAID 1 JBOD RAID 0： Provide a big storage capacity and the data transfer efficiency, but no data porotection feature. RAID 1： Because of this Mirroring feature, your two HDDs/SSDs will keep an identical data after your wtiting works. -
Page 7: Description Of Hdd Indicators
SOHORAID ST2-B31+ User Manual 6. Description of HDD Indicators HDD Status Light Status RAID 0, BIG RAID 1 JBOD HDD idle Blue light always on Blue light always on Blue light always on No HDD detected Red light always on Red light always on Red light always on Blue light flashing... -
Page 8: Support Usb Power Delivery (Usb-Pd)
SOHORAID ST2-B31+ User Manual 8. Support USB Power Delivery (USB-PD) 1. USB Power Delivery (USB-PD) introduces charging technology and unified cable standards. ST2-B31+ supports USB-PD. Use USB Type-C to USB Type-C cable, it can provide up to 24W (5V/3A (15W), 9V/2A (18W), 12V/2A (24W)) power charging to the host. 2. -
Page 9: Install The Operation System Into This Device
SOHORAID ST2-B31+ User Manual 10. Install The Operation System Into This Device Install macOS (Use macOS Mojave 10.14 for example) 1. Need to have network online capabilities. If a wireless network is available, you can choose it from the Wi-Fi menu in the menu bar. This menu is also available in macOS Recovery. 2. - Page 10 SOHORAID ST2-B31+ User Manual 4. Install macOS. Choose Reinstall macOS from the Utilities window, and click continue. 5. Follow the onscreen instructions, select agree to the software license agreement, and then select the disk to start the installation. 6. Please allow installation to complete without putting your Mac to sleep or closing its lid. During installation, your Mac might restart and show a progress bar several times, and the screen might be empty for minutes at a time.
- Page 11 SOHORAID ST2-B31+ User Manual Install Windows (Use Windows 10 Home Edition for example) 1. The following content is an example of using the software "WinToUSB Free Edition". For related specifications and copyrights, please refer to the software official website for details. 2.
- Page 12 SOHORAID ST2-B31+ User Manual 5. Select the USB external drive to install. 6. Select the version of the disk partition configuration according to your personal hardware specifications, then execute "Yes" to proceed to the next step. 7. Follow the default and follow the next step.
- Page 13 SOHORAID ST2-B31+ User Manual 8. Windows 10 is installed to an external hard drive. After the installation is complete, click the "End" button, and then confirm to leave. 9. Confirm that the external hard disk is inserted in the USB slot of the computer. After rebooting, enter the BIOS or UEFI adjusts to the USB external hard disk box as the first boot sequence, and saves the settings and leaves.
-
Page 14: St2-B31+ 產品使用說明
SOHORAID ST2-B31+ User Manual 關於這份手冊 感謝您使用 STARDOM 的產品。本手冊將介紹 STARDOM ST2-B31+ 產品。在您開始使用 STARDOM ST2-B31+ 產品前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規格 仍將以出貨時為準；任何產品規格或相關資訊更新請您直接到 www.stardom.com.tw 網站查詢，本公 司將不另行通知。若您想獲得 STARDOM 最新產品訊息、使用手冊、韌體 , 或對 STARDOM 產品有任 何疑問，請您聯絡當地供應商或到 www.stardom.com.tw 取得相關訊息。 本手冊相關產品內容歸銳銨科技股份有限公司版權所有 1. 環境需求 工作溫度 : 0 ～ 40 ℃ (0 ～ 104 ℉ ) 儲存溫度... -
Page 15: 硬體需求與注意事項
8. ST2-B31+ 的 PD 功 能， 最 多 僅 能 提 供 24W ， 主 要 在 延 長 Notebook 的 使 用 時 間， 與 原 本 Notebook 電源供應器的瓦數有落差，以 Macbook Pro 13" 為例，電源供應器為 60W，假設使用原 本的電源供應器充飽電需要 2 小時，透過 ST2-B31+ 大約會需要 3 倍的時間。因此如果需要長時 間使用 Notebook ，建議先接上 Notebook 原本的電源供應器後再接上 ST2-B31+。 9. 當您需要關閉或移除 ST2-B31+ 時，務必透過您所操作的作業系統中執行硬碟安全移除後，方進行 電源關閉的動作。 10. 強烈建議除了使用 ST2-B31+ 的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或遠端 備份，雙重備份您重要的資料。若您儲存在 ST2-B31+ 的資料損毀或遺失，STARDOM 將不負任 何的責任。... -
Page 16: 硬體安裝
SOHORAID ST2-B31+ User Manual 4. 硬體安裝 請參照以下步驟完成硬體安裝 步驟 1 請使用配件中所附的頂針插⼊硬碟抽取盒頂針孔，開啟硬碟抽取盒把手方便將抽取盒取出。 步驟 2 安裝 3.5 吋硬碟，請使用 6 顆零件包內附的大顆螺絲加以固定；安裝 2.5 吋硬碟，請使用 4 顆零件包內附的小顆螺絲加以固定。 注意：不建議使用不同廠牌，或是同廠牌不同型號的硬碟，避免影響效能。 步驟 3 硬碟安裝完成後，請將抽取盒平移放入主機內，並關上把手。 步驟 4 透過機體背面的 RAID 切換紐，設定所要使用的 RAID 模式。 步驟 5 將相關連接線接上，最後接上電源轉接器。 步驟 6 硬體安裝完成。開啟電源後請透過作業系統進行後續格式化設定。請依照電腦作業系統指示 進行硬碟格式化，完成硬碟格式化後，便可以進行資料的讀寫。... -
Page 17: Raid 模式切換設定
SOHORAID ST2-B31+ User Manual 5. RAID 模式切換設定 （ 預設 ） RAID 0 RAID 1 JBOD RAID 0：一個大的獨立資料儲存容量，並可加速資料存取但無資料保護功能。 RAID 1：兩顆硬碟是鏡射關係因此擁有相同的資料，因此有一顆硬碟損毀仍然可以正常運作。 當放⼊入新硬碟取代損毀硬碟後，系統會自自動將資料重建到新的硬碟。 JBOD ：可對兩顆獨立硬碟進行管理的工作，能大幅增加硬碟管理上的便利性，但無資料保護 功能。 ：兩顆硬碟的容量會被加總成一個大儲存容量，但無資料保護功能。 切換 RAID 設定的標準程序： 步驟 1：請在 ST2-B31+ 連線到電腦後，一併打開電腦和 ST2-B31+ 的電源開關。 步驟 2：請在藍燈恆亮時，將在 ST2-B31+ 背板上設定 RAID 設定的「切換開關」調到你所要的 設定位置。 步驟... -
Page 18: 燈號說明
SOHORAID ST2-B31+ User Manual 6. 燈號說明 硬碟狀態燈 狀態 RAID 0, BIG, RAID 1 JBOD 硬碟閒置 藍燈恆亮 藍燈恆亮 藍燈恆亮 無硬碟 紅燈恆亮 紅燈恆亮 紅燈恆亮 資料存取 藍燈閃爍 藍燈閃爍 藍燈閃爍 資料重建 - 來源碟 呼吸燈（藍燈） 資料重建 - 目標碟 呼吸燈（紫燈） 7. 支援 Mini Display 埠 1. ST2-B31+ 提供一個 Mini Display 埠支援 DP1.1a，最高可支援 4K@30Hz 畫質，相容於具有 Mini Display 埠的螢幕及連接線。... -
Page 19: 支援 Usb Power Delivery (Usb-Pd )
SOHORAID ST2-B31+ User Manual 8. 支援 USB Power Delivery (USB-PD ) 1. USB Power Delivery ( 簡稱 USB-PD )，為 USB 開發者論壇（USB-IF）推出快速充電技術與統一連 接線標準。 ST2-B31+ 支援 USB-PD ，若採用 USB Type-C to USB Type-C 介面，可提供 5V/3A (15W), 9V/2A (18W), 12V/2A (24W) 電力給主機端。 一條 USB-C 傳輸線 2. -
Page 20: 外接磁碟安裝作業系統
SOHORAID ST2-B31+ User Manual 10. 外接磁碟安裝作業系統 安裝 macOS （以 10.14 Mojave 為例） 1. 需具備網路連線能力。若有無線網路可用，可以從選單列的 Wi-Fi 選單中選擇該網路。「macOS 復原」也提供這份選單使用。 2. 開啟 Mac 並立即按住 Command( ⌘ )-R，持續按住這些按鍵，直到出現 Apple 標誌或旋轉的地球。 看到工具程式視窗，即表示完成啟動： 3. 若必須在安裝 macOS 之前清除磁碟， 請從 「工具程式」 視窗選擇 「磁碟工具程式」 ， 然後按一下 「繼 續」。您可能不需要清除磁碟，除非要將 Mac 賣或送給別人，或是有問題需要清除磁碟。... - Page 21 SOHORAID ST2-B31+ User Manual 4. 安裝 macOS，在「工具程式」視窗中，選擇「重新安裝 macOS」，按一下「繼續」。 5. 按照螢幕上的指示，選擇同意軟體許可協議，然後選擇磁碟，開始安裝。 6. 請不要讓 Mac 進入睡眠或闔上上蓋，以利安裝程序順利完成。安裝期間，Mac 可能會重新啟動並 顯示進度列好幾次，而螢幕畫面也可能會一次空白幾分鐘時間。...
- Page 22 SOHORAID ST2-B31+ User Manual 安裝 Windows （以 Windows 10 家庭版為例） 1. 以下內容為使用工具軟體「WinToUSB 免費版」作為範例，相關規範與版權請到軟體官網詳閱說明。 2. 軟體安裝後，連續按兩下桌面的捷徑圖示，開啟 Hasleo WinToUSB。 3. 在界面左方選擇「鏡像到 USB」，再點選右方資料夾圖示來選擇 Windows 10 的 ISO 檔。 4. 選擇要安裝的 Windows 版本，執行下一步。 註：WinToUSB 免費版不支援 Windows 專業版與企業版。...
- Page 23 SOHORAID ST2-B31+ User Manual 5. 選擇要安裝的 USB 外接硬碟。 6. 依照個人硬體規格選擇磁碟分割配置的版本，之後執行「是」進行下一個的步驟。 7. 依照預設值，執行下一步。...
- Page 24 SOHORAID ST2-B31+ User Manual 8. Windows 10 安裝到外接硬碟，待安裝完成後點選「結束」按鈕，之後再確認離開。 9. 確認外接硬碟插在電腦的 USB 插槽，重新開機後，進入 BIOS 或是 UEFI 調整成 USB 外接硬碟盒 為第一開機順序，儲存設定後離開。 註：截圖僅為示意，實際情況依各家主機板而有所不同。 10. 接著開始進入 Windows 10 的安裝過程，請依系統指示以及個人需求完成設定。...
- Page 25 SOHORAID ST2-B31+ User Manual http://www.stardom.com.tw/...
