- Page 1 SOHORAID ST4-TL3+ User Manual...
-
Page 2: Table Of Contents
SOHORAID ST4-TL3+ User Manual » ST4-TL3+ User Manual ..........1 1. Environmental Requirements ..........1 2. Product Appearance and Packaging Content ....1 3. Hardware Requirements and Precautions ......2 4. Hardware Installation ............3 5. Connect with other devices ..........3 6. The MSU, and easy RAID configurator ......5 7. -
Page 3: St4-Tl3+ User Manual
No separate notifications will be provided by our company. If you would like to receive the latest STARDOM product information, manuals, and firmware, or have any questions regarding STARDOM products, please contact your local supplier or visit www.STARDOM. -
Page 4: Hardware Requirements And Precautions
ST4-TL3+ on a regular basis or whenever the user feels necessary to a remote or a separate storage device. STARDOM will not be responsible for any lost of data caused during the use of the ST4-TL3+ or the recovery of the data lost. -
Page 5: Hardware Installation

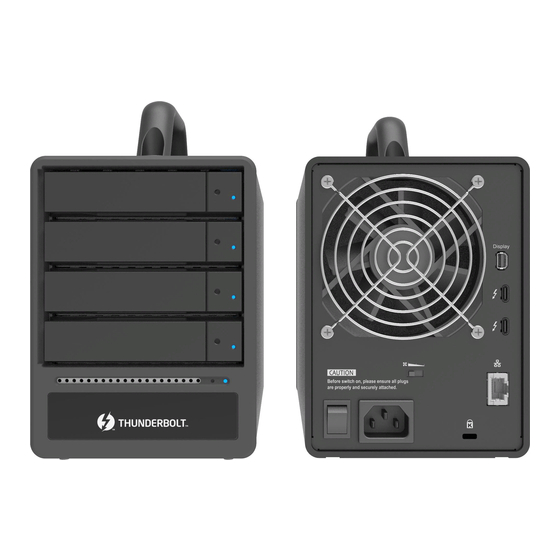

Step 9 If the computer is unable to detect the system, please install the drivers from official website www.STARDOM.com.tw 5. Connect with other devices 1. TB port: Thunderbolt™ 3 ports can be connected to TB3, USB3.1 and Display port device. It is downward to support USB3.0 / USB2.0. - Page 6 SOHORAID ST4-TL3+ User Manual 2. Mini Display port: configured with Mini Display Port connection port to provide additional screen output. 3. 10 Gbps RJ45 network connection: The Ethernet-equipped route allows a computer equipped with ThunderboltTM 3 to use a high-speed network environment with up to 10 GbE. Two System Connections: A.
-
Page 7: The Msu, And Easy Raid Configurator
SOHORAID ST4-TL3+ User Manual 6. The MSU, and easy RAID configurator • JBOD: To use individual capacity of each installed HDD. • RAID 0: Only enhances the performance of data accessing, it does not provide backup/fail-safe for stored data. • RAID 1: Function provides fully automatic backup that ensures data security. - Page 8 SOHORAID ST4-TL3+ User Manual 3. Click at the selected HDDs. 4. Select【RAID 0】.
- Page 9 SOHORAID ST4-TL3+ User Manual 5. Enter the Storage Name ,click 【Initialize】 option is set to 【Fast Initialization】, and setup 【Stripe Size】. Note 1 • No Initialization: without initialize VD • Fast Initialization: fast initialize VD Note 2 • Stripe Size, the greater the value, the better the performance of large amounts of data transmission (such as image editing, video editing, etc.) •...
- Page 10 SOHORAID ST4-TL3+ User Manual 7. After 【OK】, you get a New_VD. P.S. VD is the abbreviation of Virture Disk. 8. To initiate and format HDD/SSD at OS level. 9. After completing the format, you couyld start using your ST4-TL3+.
- Page 11 SOHORAID ST4-TL3+ User Manual B. Delete a RAID for a new RAID setting 1. Click 【Operation】 and 【Delete】. 2. Click 【OK】 at first warning message. 3. Click 【OK】 at the second warning message.
- Page 12 SOHORAID ST4-TL3+ User Manual 4. Click 【OK】 at the third warning message. 5. It returns to JBOD mode, you just have to format every individual HDD or just to set up another RAID.
-
Page 13: Description Of Hdd Indicators
SOHORAID ST4-TL3+ User Manual 7. Description of HDD Indicators System Indicator Light & HDD Status Light Status System Indicator Light HDD Status Light No HDD Blue light always on Data access Blue light always on Blue light flashing HDD idle Blue light always on Blue light always on Rebuilding data -... -
Page 14: Frequently Asked Questions
SOHORAID ST4-TL3+ User Manual 8. Frequently Asked Questions 1. If the ST4-TL3+ is turned on, but the Thunderbolt™ cable is not connected, the fan and power status lights will both be in stopped/hibernation mode. The fan and power status light will not come on until the Thunderbolt™... - Page 15 SOHORAID ST4-TL3+ User Manual 5. How to install software on macOS: A. Unzip the downloaded tarball and execute msu.dmg. B. Get the installation program MSUSetup.pkg, execute the program, and enter the installation process. C. Follow the flow instructions and actual conditions to complete the installation.
- Page 16 SOHORAID ST4-TL3+ User Manual 6. There are three ways to start the program: A. Find MarvellTray in the folder "Applications", hit the point and execute the program. B. Hit the Launchpad on the Dock and hit the MarvellTray icon to execute the program. C.
- Page 17 SOHORAID ST4-TL3+ User Manual 7. The new macOS 10.13 (High Sierra) requires user approval before loading new, third-party kernel extensions: A. Execute MarvellMvumi.pkg. B. Appear from an unidentified developer warning, click on the lower right corner of the "OK." C. Open System Preferences, and go to Security & Privacy. D.
-
Page 18: St4-Tl3+ 產品使用說明
SOHORAID ST4-TL3+ User Manual 關於這份手冊 感謝您使用 STARDOM 的產品。本手冊將介紹 STARDOM ST4-TL3+ 產品。在您開始使用 STARDOM ST4-TL3+ 產品前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規格 仍將以出貨時為準；任何產品規格或相關資訊更新請您直接到 www.stardom.com.tw 網站查詢，本公 司將不另行通知。若您想獲得 STARDOM 最新產品訊息、使用手冊、韌體 , 或對 STARDOM 產品有任 何疑問，請您聯絡當地供應商或到 www.stardom.com.tw 取得相關訊息。 本手冊相關產品內容歸銳銨科技股份有限公司版權所有 1. 環境需求 工作溫度 : 0 ～ 40 ℃ (32 ～ 104 ℉ ) 儲存溫度... -
Page 19: 硬體需求與注意事項
L. 防竊鎖孔 3. 硬體需求與注意事項 1. 本系統同一時間只可透過一組介面與一台電腦執行資料傳輸。 2. 在安裝新硬碟到 ST4-TL3+ 之前，請先確認硬碟是沒有壞軌而且是沒有故障的，以避免資料受損。 3. 當您需要關閉或移除 ST4-TL3+ 時，務必透過您所操作的作業系統中執行硬碟安全移除後，方可進 行電源關閉的動作。 4. 當系統運作時，請勿任意移除任何一顆硬碟，以免導致資料遺失。 5. 在新增或變更 RAID 模式後需重新啟動產品，以確保完成更新為新的 RAID 模式。 6. 如你希望將 ST4-TL3+ 搭配軟體或硬體 RAID 功能使用時，請先瞭解並注意你所要使用 RAID 層次 及配件的特性與限制。 7. 強烈建議除了使用 ST4-TL3+ 的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或遠端 備份，雙重備份您重要的資料。若您儲存在 ST4-TL3+ 的資料損毀或遺失，STARDOM 將不負任何 的責任。... -
Page 20: 硬體安裝
AC Power 電源線與 ST4-TL3+ 連接好，並將接頭接上電源插座後開機。 步驟 8 開機後，您的作業系統將會自動辨識到儲存容量；待辨識成功後，請依據您所需的儲存格式， 將系統依照作業系統的指示完成格式化。待硬盤格式化完成後，便可直接使用 ST4-TL3+。 步驟 9 如電腦無法辨識此一系統 , 請前往官網 (www.STARDOM.com.tw) 下載驅動程式並安裝。 5. 與其他裝置連接說明 1. TB port : Thunderbolt™ 3 連接埠可串接 TB3，USB 3.1 和 DisplayPort 裝置；其中向下支援 USB3.0/USB2.0，有轉接線即可連接不同規格之 USB 產品，本產品支援 TB port 供電功能 (PD)， 可以提供 15W (5V/3A) 的電源輸出給支援 5V/3A 充電的筆記型電腦使用，不用額外連接電源。... - Page 21 SOHORAID ST4-TL3+ User Manual 裝置連接示意圖： A. TB A port 接 MB (Host)，TB B port 接 other Device (USB or TB)，mDP 接螢幕。 B. TB A port 接 MB (Host), TB B port 接螢幕 , mDP 接螢幕 ( 雙螢幕 ) C. TB A port 接 MB (Host)，RJ45 port 接數據機 / 路由器 / 交換器。 Thunderbolt™...
-
Page 22: Msu 簡易設定
SOHORAID ST4-TL3+ User Manual 6. MSU 簡易設定 • JBOD：各別使用用置入的硬碟存取空間。 • RAID 0：僅加速資料存取速度，對於資料備份不作任何保障。 • RAID 1：全自動備份，確保資料安全。 • RAID 10：需要 4 台硬碟 , 同時具有 RAID0 的速度及 RAID1 的安全性。 ㄧ、建立 RAID 模式（以 RAID 0 為例）： 1. 開啟 MSU 程式進入登錄頁面， 使用 Windows 或 Mac 帳戶及密碼登錄進入 MSU。 若有帳戶卻無密碼， 請將... - Page 23 SOHORAID ST4-TL3+ User Manual 3. 點擊選擇硬碟。 4. 選擇【RAID 0】，再點擊【Next】。 5. 輸入存儲名稱，再將【Initialize】的選項設定為【Fast Initialization】，設定【Stripe Size】，再點擊 【Submit】。 No Initialization Fast Initialization Note 1 • No Initialization：不對虛擬磁碟執行初始化。 • Fast Initialization：快速初始化虛擬磁碟。 Note 2 • Stripe Size 數值越大，大量傳輸資料的效能越好（如圖像編修、影音編輯等）； • Stripe Size 數值越小，隨機讀寫越快（如程式啟動、文書處理、系統頻繁讀寫等）。...
- Page 24 SOHORAID ST4-TL3+ User Manual 6. 提交 RAID 設置後的回饋如下，擊點確認。 7. 提交後，您將獲得一個 New_VD。 P.S. VD 為虛擬磁碟 virtual disk 的簡稱 8. 於作業系統進行初始化硬碟的設定。...
- Page 25 SOHORAID ST4-TL3+ User Manual 9. 格式化之後，即可開始使用。...
- Page 26 SOHORAID ST4-TL3+ User Manual 二、移除 RAID 模式： 1. 點擊【Operation】與【Delete】。 2. 在第一條警告消息中點擊【OK】。 3. 在第二條警告信息中點擊【OK】。...
- Page 27 SOHORAID ST4-TL3+ User Manual 4. 在第三條警告信息中點擊【OK】。 5. 磁碟系統轉為 JBOD 模式，之後只需要個別格式化硬碟，或設置新的 RAID 模式。...
-
Page 28: 燈號說明
SOHORAID ST4-TL3+ User Manual 7. 燈號說明 電源指示燈與硬碟狀態燈 狀態 電源指示燈 硬碟狀態燈 無硬碟 藍燈恆亮 資料存取 藍燈恆亮 藍燈閃爍 硬碟閒置 藍燈恆亮 藍燈恆亮 資料重建 - 來源碟 藍燈恆亮 藍燈閃爍 資料重建 - 目標碟 藍燈恆亮 藍燈閃爍 RJ45 網路連接埠燈號 恆亮 網路已連線 閃爍 網路存取中 綠燈 熄滅 網路斷線 10 G 綠燈恆亮 5G / 2.5G / 1G / 100 M 橘燈恆亮... -
Page 29: 常見問題
SOHORAID ST4-TL3+ User Manual 8. 常見問題 1. ST4-TL3+ 在開機情況下， 未連接 Thunderbolt™ cable 時， 風扇與電源指示燈皆為停止及休眠狀態， 直至連接 Thunderbolt™ cable 至電腦才會啟動風扇及電源指示燈。 2. 電腦進入睡眠模式時，ST4-TL3+ 的風扇與電源指示燈皆為停止及休眠狀態，直至喚醒時才會啟動 風扇及電源指示燈。 3. 若硬碟已在其他磁碟陣列產品存取資料或設定 RAID MODE 過，建議還原成 JBOD 模式後再應用 於 ST4-TL3+，以避免產生無法讀取硬碟問題。 4. 若 ST4-TL3+ 裝設在 Windows 作業系統上卻無法連線，請參考下方步驟： A. 開啟右下角工作列圖示 B. 在 Thunderbolt™ software 圖示上擊點滑鼠右鍵 C. - Page 30 SOHORAID ST4-TL3+ User Manual 5. 如何在 macOS 安裝軟體： A. 將下載的壓縮檔解壓縮後，執行 msu.dmg。 B. 得到安裝程式 MSUSetup.pkg，執行該程式，進入安裝流程。 C. 依照流程指示與實際狀況選擇，以完成安裝。...
- Page 31 SOHORAID ST4-TL3+ User Manual 6. 啟動程式的方式有三： A. 在資料夾「應用程式」內找到 MarvellTray，擊點並執行程式。 B. 擊點 Dock 上的 Launchpad，擊點 MarvellTray 的圖示便能執行程式。 C. 利用 Spotlight 的搜尋功能，輸入 MarvellTray，便能找到程式，按下 Enter 就能執行程式。...
- Page 32 SOHORAID ST4-TL3+ User Manual 7. 礙於 macOS 10.13 (High Sierra) 的權限設定，如果程式來自於未識別開發者，是無法直接安裝的。 請依照下列步驟進行安裝 : A. 執行 MarvellMvumi.pkg，出現來自未識別開發者的警訊，先點選右下角的「好」。 B. 進入「系統偏好設定」後，點選「安全性與隱私」功能。 C. 接著下方就會看到被阻擋的訊息，按旁邊的「允許」。 注意：如果無法擊點允許按鈕，請先擊點左下角的鎖頭圖示，並輸入管理員密碼。...
- Page 33 SOHORAID ST4-TL3+ User Manual http://www.stardom.com.tw/...
