Stardom SOHORAID ST2-B31+ Quick Setup Manual

ST2-B31+ 快速安裝導引

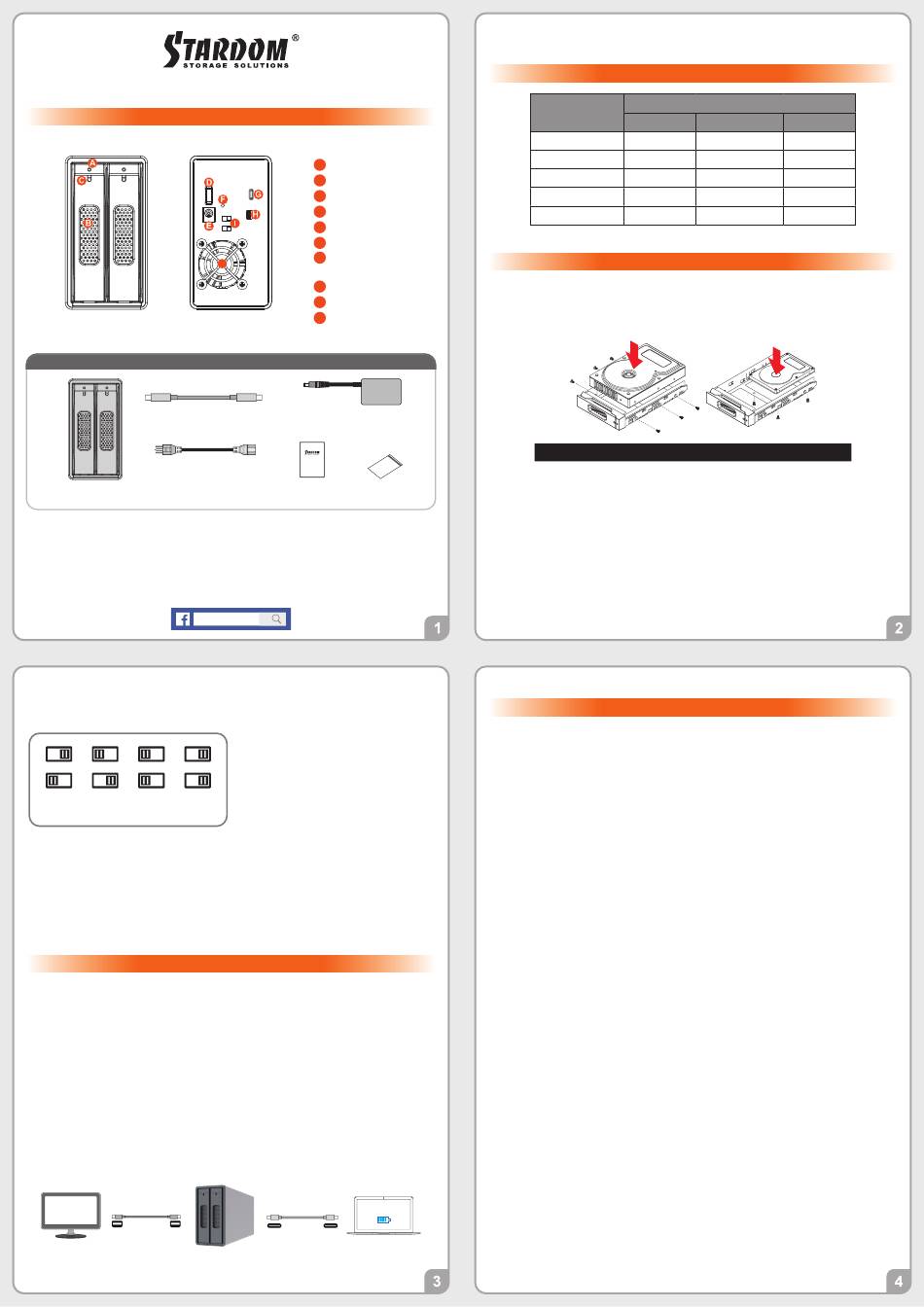

產品示意圖與配件表

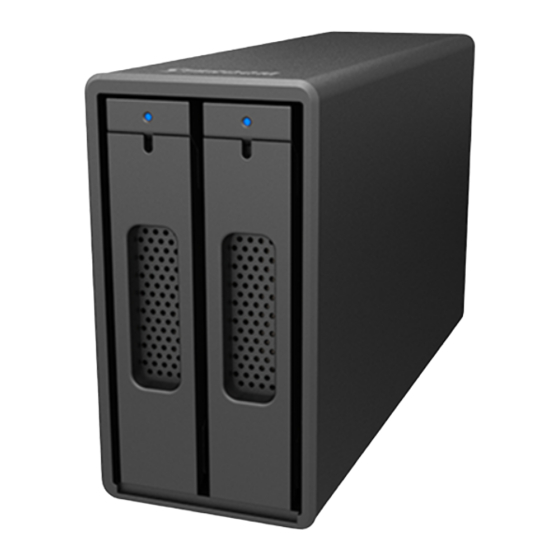

前視圖
打開包裝外盒後 ， 包裝內容應包含下列組件 :
USB 3.1 連接線
電源線
ST2-B31+ 主體 x1
˙ 請先確認相關配件與產品本身是否有受損或是缺少配件 ， 若有任何疑問 ， 請與您的經銷商或業
務人員聯絡 。
˙ 請前往官網-產品資料下載頁面 (http://www.stardom.com.tw/STARDOM2016/down-
load.php) 下載驅動程式以及其餘相關資源 。
銳銨科技
v0.2 (Aug. 2019)
RAID 模式切換設定
RAID 0 RAID 1 JBOD BIG
(預設)
步驟1 ： 請在 ST2-B31+ 連線到電腦後 ， 一併打開電腦和 ST2-B31+ 的電源開關 。
步驟2 ： 請在藍燈恆亮時 ， 將在 ST2-B31+ 背板上設定 RAID 設定的 「切換開關」 調到你所要的設定位置 。
步驟3 ： 請使用頂針插入 「重置鍵」 ， 待前面板抽取盒上的閃爍藍紫燈結束 、 並轉成恆亮藍燈後鬆開頂針 。
步驟4 ： 請您再做一次關 、 開 ST2-B31+ 電源的動作後 ， 您已經改變 、 並重新設定了 ST2-B31+ 的 RAID 。
支援 Mini Display 埠
1. ST2-B31+ 提供一個 Mini Display 埠支援 DP1.1a ， 最高可支援 4K@30Hz 畫質 ， 相容於具有
Mini Display 埠的螢幕及連接線 。
2. 透過第三方 Mini Display 埠轉接器或轉接線 ， 可以連接具備 Display 埠的螢幕 。
3. 透過第三方主動式 Mini Display 埠轉接器或轉接線 ， 可以連接具備 VGA 、 DVI 或 HDMI 的螢幕 。
支援 USB Power Delivery (USB-PD )
1. USB Power Delivery (簡稱 USB-PD ) ， 為USB 開發者論壇 （USB-IF） 推出快速充電技術與統
一連接線標準 。 ST2-B31+ 支援 USB-PD ， 若採用 USB Type-C to USB Type-C 介面 ， 可提供
5V/3A (15W), 9V/2A (18W), 12V/2A (24W)電力給主機端 。
2. 若所連接之主機端為支援 USB-PD(5V/9V/12V) 充電的筆記型電腦 ， 在 ST2-B31+ 開機的狀態
下 ， 將筆電關機或重新開機後 ， USB-PD 仍會維持充電功能 。
3. 如電腦無法讀取到 ST2-B31+ ， 請重新連接 Type-C 連接線 ， 或是將 ST2-B31+ 關機再啟動 ， 方
可正常連接使用 。
更高的畫質
(4K@30Hz)
4K
★ 筆記型電腦需要支援 5V/9V/12V 充電。
背視圖
硬碟讀取燈
A
硬碟抽取盒把手
B
硬碟抽取盒頂針孔
C
電源開關
D
電源插座
E
RESET 鈕
F
USB 3.1 Gen2 Type-C
G
J
(10Gbps)
Mini Display埠 (DP1.1a)
H
RAID 切換鈕
I
風扇
J
產品配件表
x1
電源轉接器 x1
x1
快速安裝導引 x1 螺絲及鑰匙
RAID 0 ： 一個大的獨立資料儲存容量 ， 並可加速
資料存取但無資料保護功能 。
RAID 1 ： 兩顆硬碟是鏡射關係因此擁有相同的資
料 ， 因此有一顆硬碟損毀仍然可以正常
運作 。 當放入新硬碟取代損毀硬碟後 ， 系
統會自動將資料重建到新的硬碟 。
JBOD ： 可對兩顆獨立硬碟進行管理的工作 ， 能
大幅增加硬碟管理上的便利性 ， 但無資
料保護功能 。
BIG ： 兩顆硬碟的容量會被加總成一個大儲存
容量 ， 但無資料保護功能 。
其他應用
更快的速度
(10Gbps)
Notebook
智慧充電
(24W)
狀態
RAID 0, BIG,
硬碟閒置 藍燈恆亮
無硬碟 紅燈恆亮
資料存取 藍燈閃爍
資料重建 - 來源碟
N/A
資料重建 - 目標碟
N/A
請參照下列步驟 ， 完成 ST2-B31+ 的硬體安裝 :
1. 請使用配件中所附的頂針插入硬碟抽取盒頂針孔 ， 開啟硬碟抽取盒把手方便將抽取盒取出 。
2. 安裝 3.5 吋硬碟 ， 請使用 6 顆零件包內附的大顆螺絲加以固定 ； 安裝 2.5 吋硬碟 ， 請使用 4 顆零件包
內附的小顆螺絲加以固定 。
注意 ： 不建議使用不同廠牌 ， 或是同廠牌不同型號的硬碟 ， 避免影響效能 。
3. 硬碟安裝完成後 ， 請將抽取盒平移放入主機內 ， 並關上把手 。
4. 透過機體背面的 RAID 切換紐 ， 設定所要使用的 RAID 模式 。
5. 將相關連接線接上 ， 最後接上電源轉接器 。
6. 硬體安裝完成 。 開啟電源後請透過作業系統進行後續格式化設定 。 請依照電腦作業系統指示
進行硬碟格式化 ， 完成硬碟格式化後 ， 便可以進行資料的讀寫 。
產品使用注意事項
1. 硬碟格式化後 ， 由電腦主機作業系統所辨識 ST2-B31+ 的實際總容量會與硬碟廠所標示的容量
加總後 ， 將有所差異 。
2. 當系統運作時 ， 請勿任意移除 ， 以免導致資料遺失 。
3. 為了確保節能功能的正常運作 ， 請將 USB 連接線常態性與電腦端保持連接 。
4. 完成系統初始化安裝後 ， 在使用上請勿任意變更硬碟位置 ； 此動作將可能導致系統無法形成 RAID 。
5. RAID 模式一旦設定完成 ， 若要進行切換 ， 因切換過程中將會清除硬碟中的資料 ， 請務必先將硬碟
中的資料另行備份後再行切換 。
6. 在新增或變更 RAID 模式後需重新啟動產品 ， 以確保完成更新為新的 RAID 模式 。
7. 當支援 USB PD 功能的 Notebook 僅連接 ST2-B31+ 時 ， ST2-B31+ 可以提供最多 24W (12V/2A)
的電源供應 ， 但後續再接上原本 Notebook 的電源供應器時 ， 主要供電來源將由 Notebook 自行判
斷 ， 以可供應較大瓦數的電源為主 ， 此時的 ST2-B31+ 有可能會因此中斷供電並重新被 Notebook
辨識 ， 因此當要接上其它電源時 ， 請務必先確認當下 ST2-B31+ 並沒有資料存取的動作 。
8. ST2-B31+ 的 PD 功能 ， 最多僅能提供 24W ， 主要在延長 Notebook 的使用時間 ， 與原本 Notebook
電源供應器的瓦數有落差 ， 以 Macbook Pro 13" 為例 ， 電源供應器為 60W ， 假設使用原本的電源
供應器充飽電需要 2 小時 ， 透過 ST2-B31+ 大約會需要 3 倍的時間 。 因此如果需要長時間使用
Notebook ， 建議先接上 Notebook 原本的電源供應器後再接上 ST2-B31+ 。
9. 當您需要關閉或移除 ST2-B31+ 時 ， 務必透過您所操作的作業系統中執行硬碟安全移除後 ， 方進
行電源關閉的動作 。
10. 強烈建議除了使用 ST2-B31+ 的資料儲存功能外 ， 請針對重要資料備份到另一個儲存裝置上或
遠端備份 ， 雙重備份您重要的資料 。 若您儲存在 ST2-B31+ 的資料損毀或遺失 ， STARDOM 將不
負任何的責任 。
11. 本產品支援外接硬碟安裝 Windows 與 Mac 作業系統 ， 詳細說明請見該產品相關使用者手冊 。
感謝您使用 銳銨科技股份有限公司 的產品 。
本手冊裡的資訊在出版前雖然已經被詳細確認 ， 但實際產品規格將已出貨時為準 ； 任何的產品
規格或相關資訊更新 ， 請您直接上 www.STARDOM.com.tw 網站查詢 ， 或直接與您的業務聯絡
窗口聯繫 ， 本公司將不另行通知 。
如果您對 銳銨科技 的產品有任何疑問 ， 或是想獲得最新產品訊息 、 使用手冊或韌體 ， 請您聯絡
services@stardom.com.tw ， 我們將儘速回覆您 。
STARDOM 為 銳銨科技股份有限公司 旗下品牌之一
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
燈號說明
硬碟狀態燈
RAID 1 JBOD
藍燈恆亮 藍燈恆亮
紅燈恆亮 紅燈恆亮
藍燈閃爍 藍燈閃爍
呼吸燈（藍燈）
N/A
呼吸燈（紫燈）
N/A
硬體安裝
