Riello Burners 40 Installation, Use And Maintenance Instructions

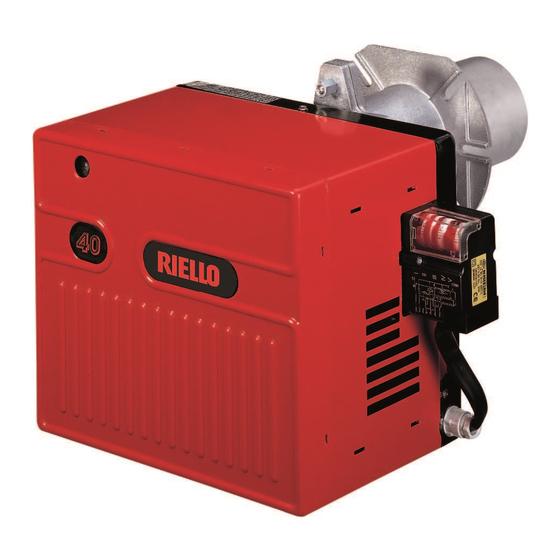

Oil burner, one stage operation
Hide thumbs Also See for 40:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Montage und Bedienungs Anleitung
Manuel d'entretien
Installation, use and maintenance instructions
Installatie-, gebruiks- en onderhoudsvoorschriften
Öl-Gebläsebrenner
D
Brûleur fioul
F
Oil burner
GB
Stookoliebrander
NL
Einstufig
Fonctionnement à 1 allure
One stage operation
Eentrapsbranders
CODE
3744612
MODELL - MODELE - MODEL
G5R
TYP - TYPE
446T1
2902347 (0)

Advertisement

Table of Contents
loading

Related Manuals for Riello Burners 40

Summary of Contents for Riello Burners 40

  • Page 1 Montage und Bedienungs Anleitung Manuel d’entretien Installation, use and maintenance instructions Installatie-, gebruiks- en onderhoudsvoorschriften Öl-Gebläsebrenner Brûleur fioul Oil burner Stookoliebrander Einstufig Fonctionnement à 1 allure One stage operation Eentrapsbranders CODE MODELL - MODELE - MODEL TYP - TYPE 3744612 446T1 2902347 (0)

  • Page 3: Technische Merkmale

    Pumpe Leistungsaufnahme 0,185 kW Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 89/336/EWG, Niederspannungs- richtlinie 73/23/EWG, Maschinenrichtlinie 89/392/EWG und Wirkungsgradrichtlinie 92/42/EWG. Der Brenner entspricht der Schutzart IP 40 gemäß EN 60529. Abb. 1 D5553 1 – Rücklaufleitung MITGELIEFERTES ZUBEHÖR 2 – Saugleitung...
  • Page 4 BETRIEBSBEREICH Heizöldurchsatz - kg/h Brennerleistung - kW D5226 ABMESSUNGEN Flansch Brenner D5554 BEFESTIGUNG AM KESSEL BRENNERBEFESTIGUNG UND Es ist unbedingt nötig, daß zwischen Kessel- MONTAGE DES GELENKES tür und Flansch des Brenners die Isolierdich- tung (9), Abb. 1, dazwischengefügt wird. Diese Dichtung hat sechs Löcher, welche eventuell, wie auf nebenstehendem Bild, abgeändert werden Können.

  • Page 5: Wichtiger Hinweis

    ÖLANSAUGSYSTEME Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird. Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben. WICHTIGER HINWEIS Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu entfernen.

  • Page 6: Elektrisches Verdrahtungsschema

    ELEKTRISCHES VERDRAHTUNGSSCHEMA 230V 50Hz ACHTUNG Nulleiter nicht mit der Phase verwechseln. Schalter mit Sicherung 6A max. Regelungthermostat Begrenzer Äußere Störlampe (230V - 0,1A max.) Klemmleiste des Steuergeräts 531SE Ventil Vorwärmer 55W Schwarz Kondensator Motor Schwarz D5498 BEMERKUNGEN – Leiterdurchmesser 1 mm –...
  • Page 7 EINSTELLUNG DER VERBRENNUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, ihrer Temperatur und der mittlenen Kesseltemperatur. Nach der Kesselleistung, werden Düse, Pumpendruck, Einstellung des Brennkopfes und Lage der Luftklappe, gemäß...
  • Page 8 Die in der Tabelle angegebenen Einstellungen des Brennerkopfes gelten für die überwiegende Mehr- heit der Fälle. Die Anpassung der Verbrennungsluft für die Anlage wird nur über die Luftklappe ausge- führt. Werden nachträglich bei laufendem Brenner, Veränderungen am Brennerkopf vorgenommen, ist die Spindel (1) wie folgt, mit einem Maulschlüssel von 6 mm (2), zu betätigen: Rechtsdrehung: (Zeichen +) um die im Feuerraum einge- führte Luftmenge zu erhöhen und deren Druck zu verrin-...
  • Page 9 ÖLVORWÄRMUNG Zur Gewährleistung einer ordnungsgemässen Zündung und eines einwandfreien Betriebes, auch bei niedrigen Durchsätzen und Temperaturen, ist der Brenner mit einem elektrischen Vorwärmer ausge- stattet, welcher das Heizöl-EL im Brennkopf aufwärmt. Dieser Vorwärmer schaltet sich bei Schliessen der Thermostaten ein. Nach einer Periode zwischen eineinhalb und zweieinhalb Minuten, je nach Raumtemperatur, setzt sich der Motor in Betrieb.
  • Page 10 STÖRUNGSSUCHE DES ÖLVORWÄRMERS STEUERGERÄT 531SE REGULÄRER BETRIEB STECKER Der in der Grundplatte des Steuergeräts einge- steckte Stecker befindet sich in der Position (siehe “Widerstand eingeschaltet” seitliche Abb.) . Bei abgeschaltenem Telekommando leuchtet die LED auf und nach ca. 2 Minuten läuft der Brenner Widerstand DER BRENNER STARTEN NICHT S7059...

  • Page 11: Donnees Techniques

    Puissance électrique absorbée 0,185 kW Brûleur avec label CE conformément aux directives CEE: EMC 89/336/CEE, Basse Tension 73/23/CEE, Machines 89/332/CEE et rendement 92/42/CEE. Brûleur conforme au degré de protection IP 40 selon EN 60529. Fig. 1 D5553 1 – Raccord de retour MATERIEL COMPLEMENTAIRE 2 –...

  • Page 12: Plage De Travail

    PLAGE DE TRAVAIL Débit fioul - kg/h Puissance thermique - kW D5226 DIMENSIONS Bride Brûleur D5554 FIXATION A LA CHAUDIERE FIXATION BRULEUR ET Il est indispensable qu’entre la plaque MONTAGE CHARNIERE frontale de la chaudière et la bride du brû- leur soit interposé...

  • Page 13: Installations Hydrauliques

    INSTALLATIONS HYDRAULIQUES Attention: vérifier, avant de mettre en marche le brûleur, que le tube de retour ne soit pas obstrué. Une obturation éventuelle endommagerait l’organe d’étanchéité de la pompe. IMPORTANT La pompe est prévue pour un fonctionnement en bitube. Pour le fonctionnement en mono-tube, enlever la vis de by-pass (A), (voir figure ci-contre).
  • Page 14 SCHEMA DU BRANCHEMENT ELECTRIQUE 230V 50Hz ATTENTION Ne pas inverser le neutre avec la phase. Interrupteur avec fusible 6A max. Thermostat de réglage Thermostat maxi avec réarmement manuel Signalisation de sécurité extérieure (230V - 0,1A max.) Bornier de la boîte de contrôle 531SE Résistance 55W Noir...
  • Page 15 REGLAGE DE LA COMBUSTION Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chaudière pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO , dans les fumées, leur température et celle moyenne de l’eau de la chaudière. Suivant la puissance de la chaudière, on doit définir le gicleur, la pression de la pompe, le réglage de la tête de combustion, le réglage du volet d’air, sur la base du tableau ci-dessous.
  • Page 16 Les réglages de la tête de combustion indiqués dans le tableau sont valables dans la majorité des cas. L’adaptation du débit du ventilateur à l’installation n’est faite, normalement, que par le volet d’air. Dans le cas où il serait nécessaire de retoucher, brûleur fonctionnant, aussi le réglage de la tête de combustion, agir sur la tige (1) au moyen d’une clef de 6 mm (2) de façon suivante: Tourner vers la droite: (signe +), pour augmenter la quantité...
  • Page 17 RECHAUFFEMENT DU FUEL Pour garantir un allumage et un fonctionnement réguliers aussi aux faibles débits et basses tempéra- tures, le brûleur est doté d’une résistance électrique qui réchauffe le FOD dans la tête de combustion. Cette résistance est alimentée à la fermeture du circuit des thermostats. Après une période comprise entre une minute et demie et deux minutes et demie, selon la tempéra- ture ambiance, le moteur démarre.
  • Page 18 RECHERCHE DES DEFAUTS DANS LE RECHAUFFEUR BOITE DE CONTROLE 531SE FONCTIONNEMENT REGULIER FICHE La fiche placée sur le panneau de la boîte est dans la position correspondante à “Résistance ON” (voir figure) . A la fermeture de la télécommande le s’illumine et après deux minutes env.

  • Page 19: Technical Features

    Absorbed electrical power 0.185 kW Burner with CE marking in conformity with EEC directives: EMC89/336/EEC, Low Voltage 73/23/EEC, Machines 89/392/EEC and Efficiency 92/42/EEC. The burner meets protection level of IP 40, EN 60529. Fig. 1 D5553 1 – Return line EQUIPMENT 2 –...

  • Page 20: Working Range

    WORKING RANGE Gas oil output - kg/h Thermal power - kW D5226 DIMENSIONS Flange Burner D5554 MOUNTING THE BURNER BURNER FIXING AND It is necessary that the insulating gasket HINGE ASSEMBLY (9, fig. 1) is placed between the boiler door and the burner flange.

  • Page 21: Oil Lines

    OIL LINES Warning: before starting the burner make sure that the return pipe-line is not clogged: any obstruc- tion would cause the pump seals to break. WARNING The pump is supplied for use with a two pipe system. For use on a one pipe system, it is necessary to remove the by-pass screw (A), (see figure).
  • Page 22 BURNER ELECTRICAL WIRING 230V 50Hz WARNING Do not exchange the neutral with the phase. Switch with fuse 6A max. Regulating thermostat Limit thermostat with manual resetting Remote lock-out lamp (230V - 0.1A max.), if required Terminal block of control-box 531SE Valve Heater 55W Black...

  • Page 23: Combustion Adjustment

    COMBUSTION ADJUSTMENT In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjust- ment and testing must be carried out observing the instruction manual of the boiler, including verifica- tion of the CO and CO concentration in the flue gases, their temperatures and the average temperature of the water in the boiler.

  • Page 24: Air Damper Adjustment

    Combustion head settings indicated in the schedule are valid for most cases. The setting of the fan output according to the installation should normally be done only through the air damper. Should one subsequently want to retouch also the setting of the combustion head, with the burner running, operate on the rod (1) with a 6 mm spanner (2) as follows: Turn to the right: (sign ), in order to increase the volume...

  • Page 25: Fuel Heating

    FUEL HEATING In order to obtain smooth starting and operation across its output range the burner is fitted with an electric resistance, which heats up the gas oil in the nozzle line. This resistance is energized when the thermostat calls for heat and after a delay of approximately two minutes depending on room temperature, the motor will start.

  • Page 26: Normal Operation

    FAILURE DETECTION ON HEATING DEVICE CONTROL BOX 531SE NORMAL OPERATION PLUG The plug fitted in the panel is placed in the position corresponding to “Resistance ON” (see drawing on the right). When the remote control closes, the LED lights up and, after about two minutes, the burner starts up.

  • Page 27: Technische Kenmerken

    Druk: 7 ¸ 15 bar Pomp Opgenomen vermogen 0,185 kW De brander is conform de beschermingsgraad IP 40 volgens EN 60529. Brander met EG markering conform de EEG Richtlijnen: EMC 89/336/EEG, Laagspanning 73/23/EEG, Machines 89/392/EEG en Rendement 92/42/EEG. Fig. 1 D5553 1 –...
  • Page 28 WERKINGSVELD Oliedebiet - kg/h Thermisch vermogen - kW D5226 AFMETINGEN Flens Brander D5554 BEVESTIGING AAN DE KETEL BEVESTIGING BRANDER EN Het is absoluut noodzakelijk dat de flens- MONTAGE ZWENKARM dichting tussen de frontplaat en de flens wordt aangebracht. (9, fig. 1). De flensdichting heeft zes gaten die eventueel kunnen worden aangepast.

  • Page 29: Hydraulische Installatie

    HYDRAULISCHE INSTALLATIE Opgelet: vooraleer de brander te starten, controleren of de terugloopbuis niet verstopt is, want daar- door zou de dichting van de pomp beschadigd kunnen worden. OPGELET De pomp is voorzien voor een installatie met twee leidingen. Verwijder de by-pass schroef (A) bij werking met één leiding. (Zie figuur hiernaast).
  • Page 30 SCHEMA VAN DE ELEKTRISCHE AANSLUITINGEN 230V 50Hz OPGELET NULLEIDER EN FASE NIET OMWISSELEN Schakelaar met zekering 6A max. Regelthermostaat Max. thermostaat met manuele herbewapening Uitwendige veiligheidsignalisatie (230V - 0.1A max.) Klemmenbord van de controledoos 531SE Weerstand 55W Zwart Condensator Motor Zwart D5498 NOOT...

  • Page 31: Regeling Van De Verbranding

    REGELING VAN DE VERBRANDING Conform de Richtlijn Rendement 92/42/EEG, moeten de toepassing van de brander op de ketel, de regeling en de testen worden uitgevoerd volgens de handleiding van de ketel. Hieronder valt ook de controle van de CO en CO concentratie en de rookgassen, de temperatuur van de rook- gassen en de gemiddelde temperatuur van het water van de ketel.
  • Page 32 De regeling van de branderkop, zoals in de tabel is aangegeven, geldt in de meeste gevallen. Het ventilatordebiet wordt slechts bereikt door de luchtklep. De branderkop eventueel bijstellen door met een Engelse sleutel van 6 mm (2) aan de stang (1) te draaien.
  • Page 33 VERWARMING VAN DE STOOKOLIE Om een regelmatige ontsteking en werking te verzekeren, ook bij kleine debieten en lage temperatu- ren, is de brander voorzien van een elektrische weerstand die de stookolie verwarmt in de verbran- dingskop. Die weerstand treedt in werking bij het sluiten van de thermostaten. Na 1,5 à...

  • Page 34: Normale Werking

    OPZOEKEN VAN DEFECTEN IN DE VOORVERWARMER CONTROLEDOOS 531SE NORMALE WERKING STEKKER De stekker op de controledoos bevindt zich in de stand “Weerstand ON” (zie figuur) . Bij de sluiting van de afstandsbediening licht het lamp- je (LED) op en na ongeveer twee minuten start de brander.
