Metrische schroefkoppelingen op de Fronius
String Control 250/25 monteren

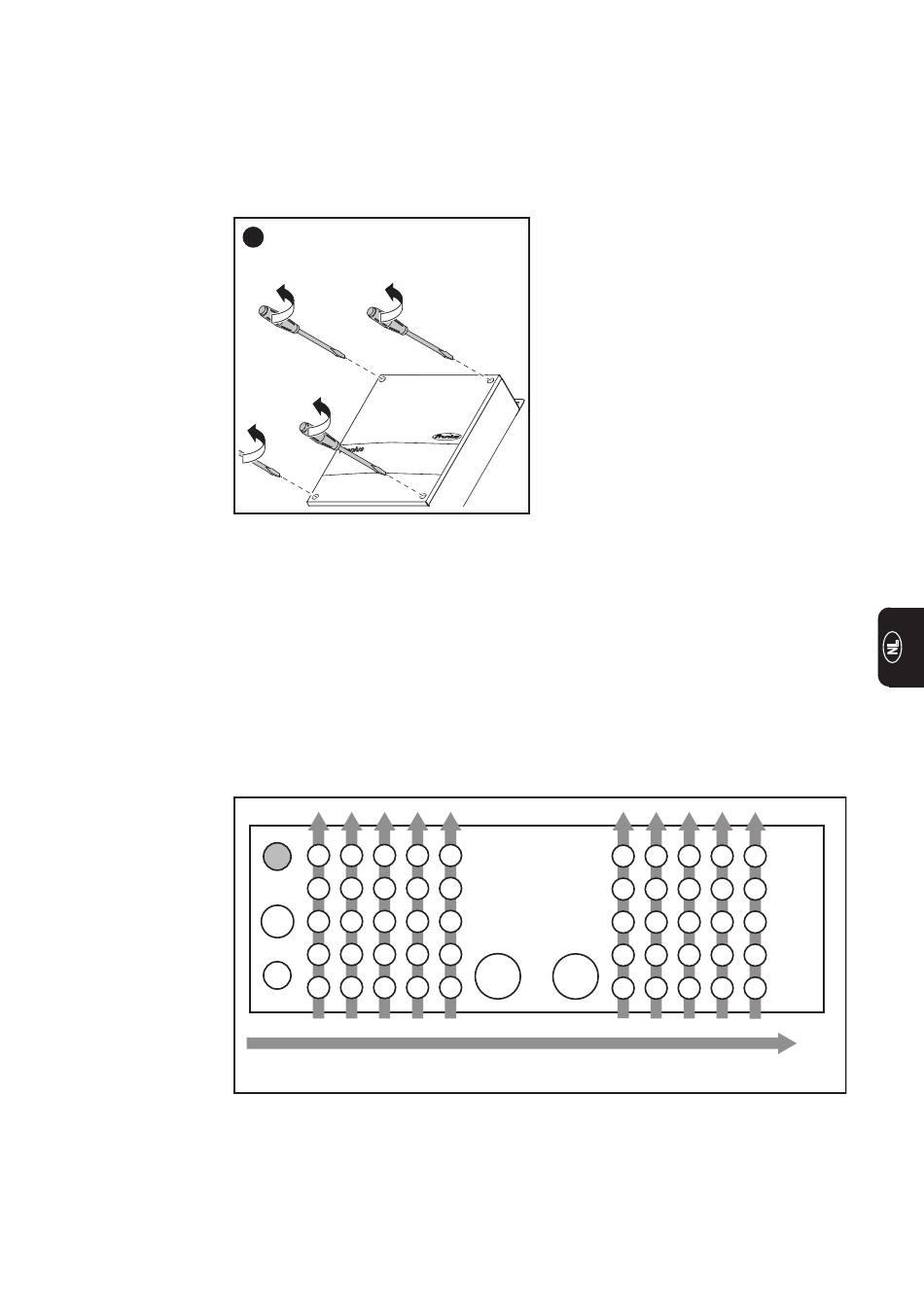

Voorbereiding

1
1

Algemeen

-
-
-
Aanbeveling
voor de
volgorde bij
het aanbren-
gen van de
metrische
schroefkoppe-
lingen
* alleen op optionele overspanningsbescherming als uitlaat voor de aardeaansluiting
1
1
1
Metrische schroefkoppelingen overeenkomstig het aantal aanwezige
solarmodulestrings aanbrengen, in lege plaatsen een plug aanbren-
gen.
Volgorde bij het aanbrengen van de metrische schroefkoppelingen
aanhouden: van beneden naar boven en van buiten naar binnen.
Metrische schroefkoppelingen en pluggen overeenkomstig hun maat
met het aangegeven aanhaalmoment aanhalen.
7
6
M25
2
5
M20*
4
1
3
8
27 34
M16
33
32
M32/M40 M32/M40
31
28
29
30
11
54
M16
35
