Metrische Verschraubungen an der Fonius
String Control 250/25 montieren

Vorbereitung

1
1

Allgemeines

-
-
-
Empfehlung
für die Reihen-
folge zum
Einsetzen der
metrischen
Verschraubun-
gen
* nur bei optionalem Überspannungsschutz als Auslass für das Erdungskabel
1
1
1

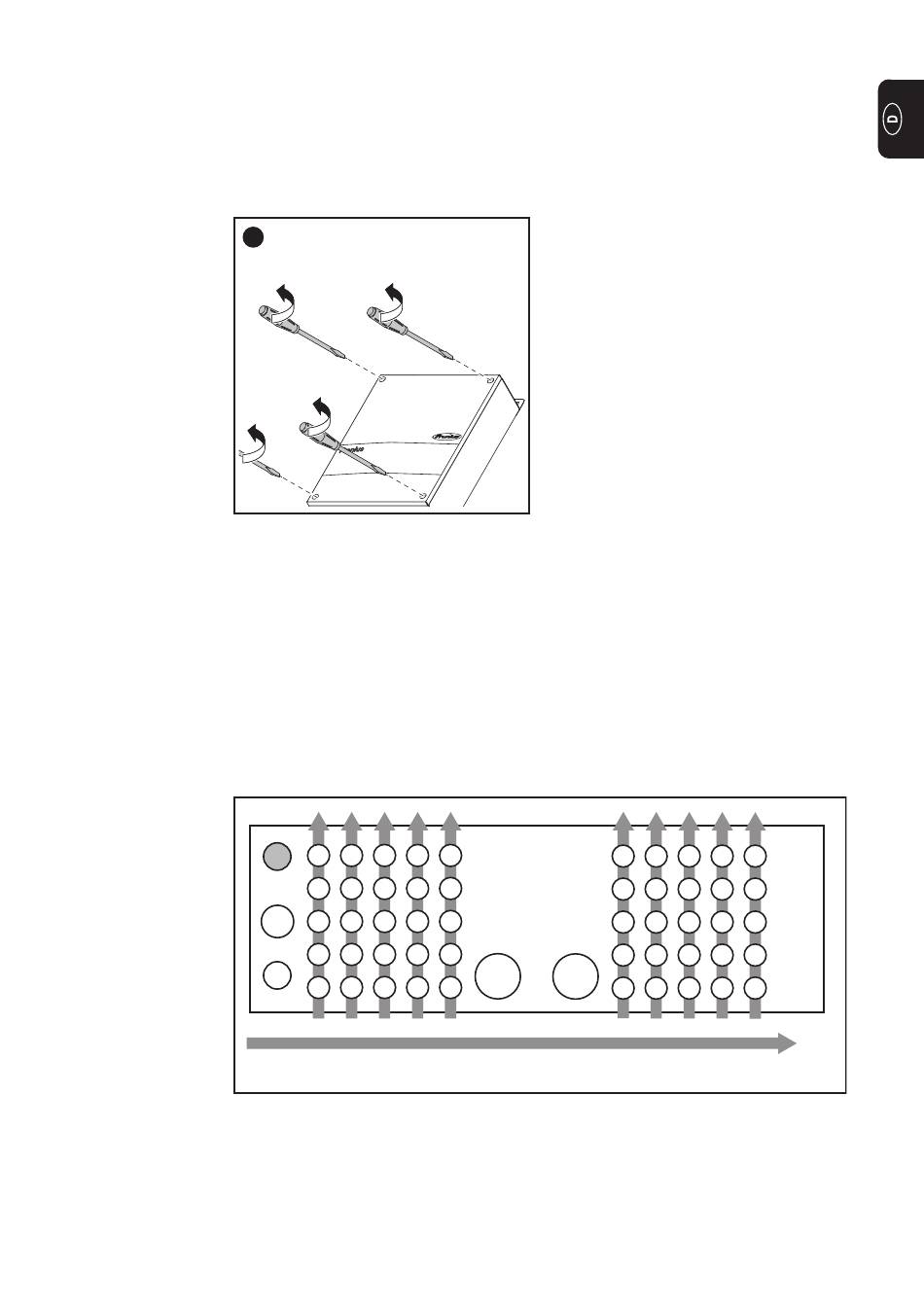

Metrische Verschraubungen entsprechend der Anzahl der vorhande-
nen Solarmodul-Stränge einsetzen, in leere Positionen Blindver-
schraubungen einsetzen.
Reihenfolge beim Einsetzen der metrischen Verschraubungen beach-
ten: von unten nach oben und von außen nach innen.
Metrische Verschraubungen und Blindverschraubungen entsprechend
ihrer Größe mit dem angegebenen Anzugsmoment anziehen.
7
6
M25
2
5
M20*
4
1
3
8
27 34
M16
33
32
M32/M40 M32/M40
31
28
29
30
11
54
M16
35
