Veiligheid

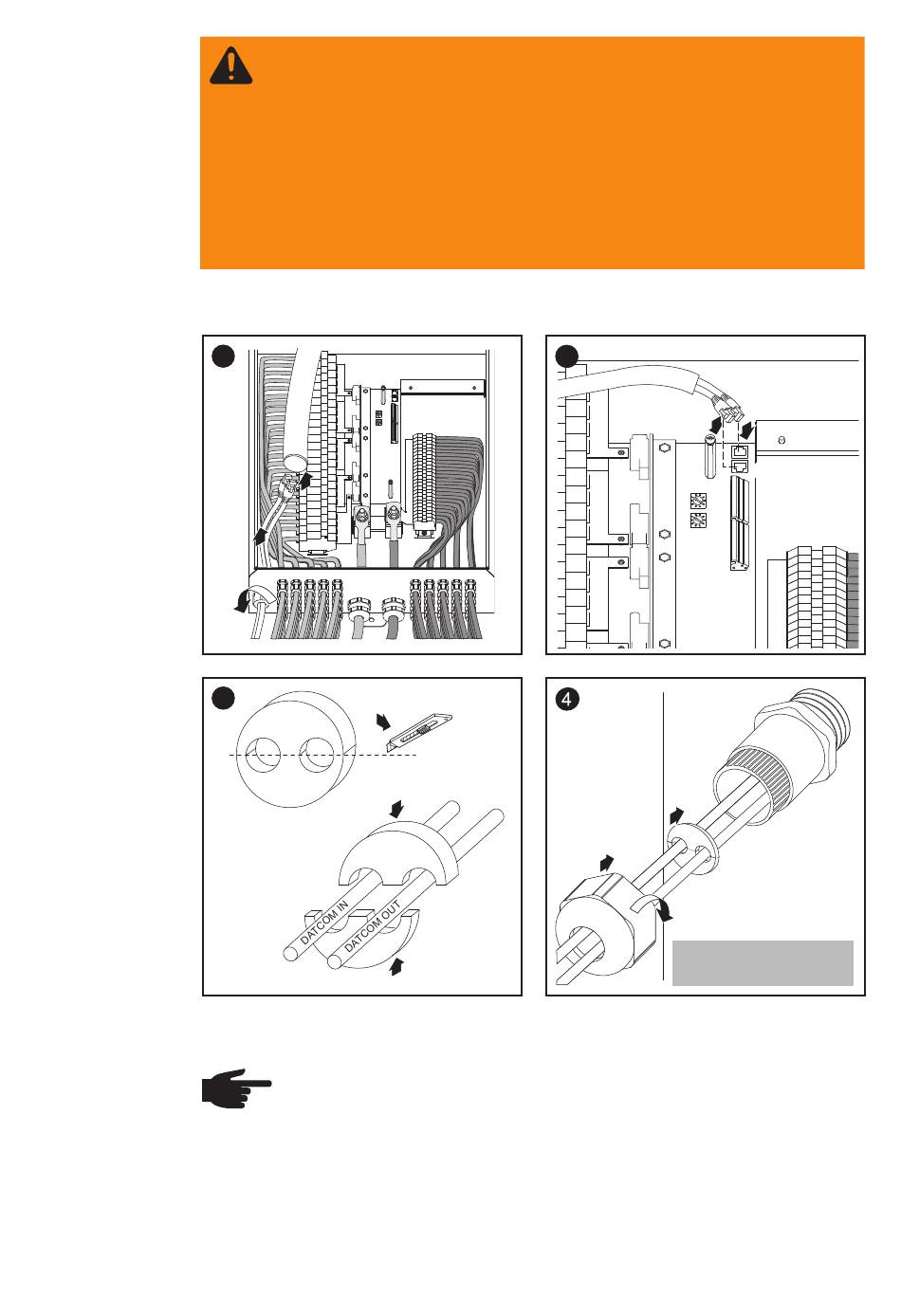

RJ 45 data-
communicatie-
kabels op de
Fronius String
Control 250/25
aansluiten
*
WAARSCHUWING! Een elektrische schok kan dodelijk zijn.
Gevaar door gelijkstroomspanning van de solarmodules.
- Vóór alle aansluitwerkzaamheden ervoor zorgen dat de
ingangszijde en de uitgangszijde van het apparaat span-
ningsvrij zijn!
- Alle aansluitwerkzaamheden mogen uitsluitend door elek-
tro-installateurs met een licentie worden uitgevoerd!
- Neem de veiligheidsvoorschriften in deze handleiding in
acht.
2 1
*
2
1
3
3 4
1
Siliconenslang
OPMERKING! Procedure wanneer slechts 1 datacommunicatie-
kabel op de Fronius String Control 250/25 wordt aangesloten
(bijv. wanneer de Fronius String Control 250/25 het laatste com-
ponent in een solarnet is):
- op de vrije RJ 45 aansluiting de afsluitstekker aansluiten; de
afsluitstekker wordt meegeleverd met de Fronius datalogger.
- In de vrije opening van het rubberen inzetstuk de kunststof
pen aanbrengen, die met de Fronius String Control 250/25
wordt meegeleverd.
2
3
5
2
3
22
*
2
1
IN
OUT
1
2
3
Aanhaalmoment
3,5 Nm
