Eldat Easywave RTM08 Series Quick Start Manual

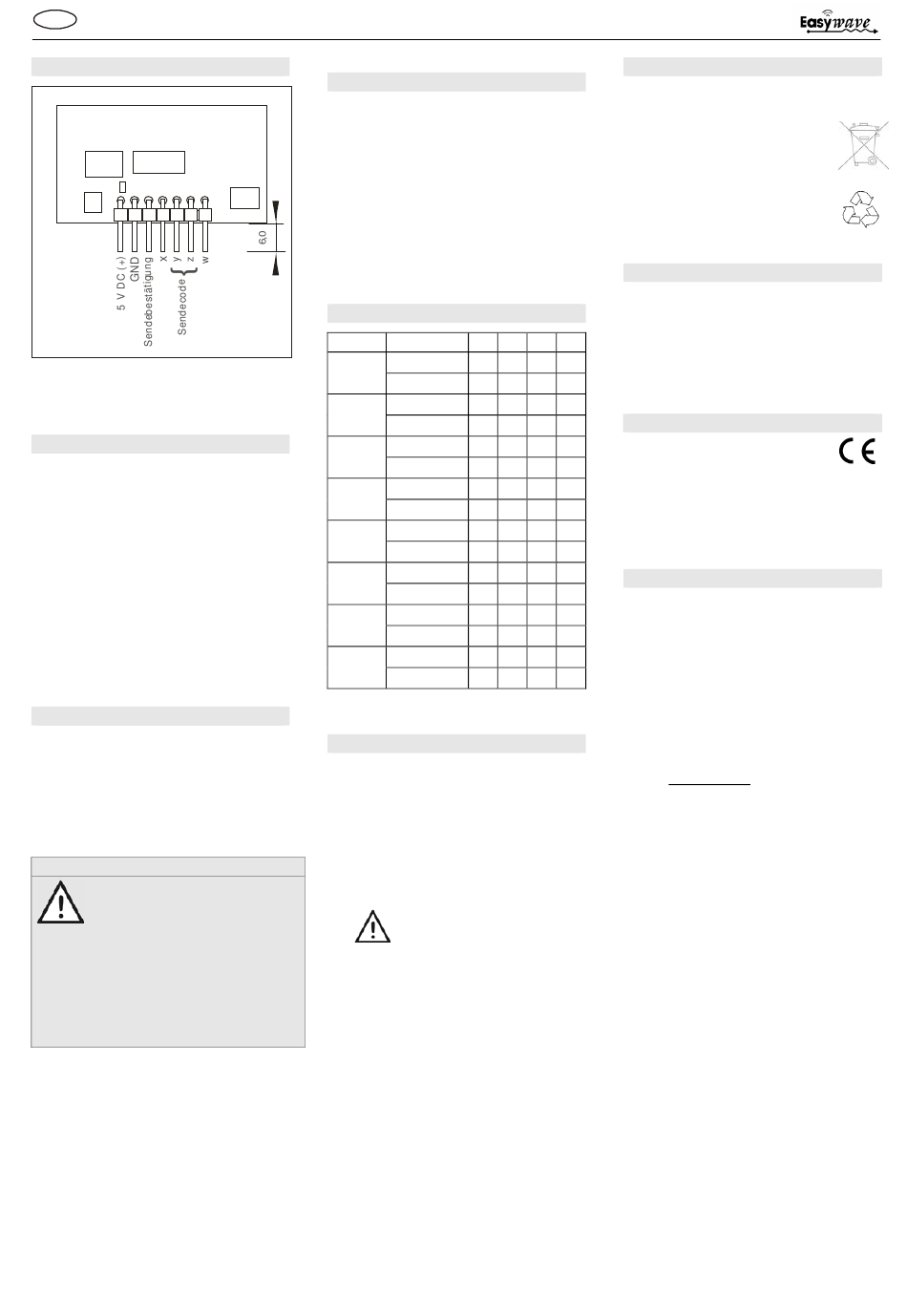

D Sendemodul RTM08
Ausführungen
1 2 3 4 5 6 7
Raster
2,54 mm
RTM08E5008-01
RTM08E6008A01
Technische Daten
Frequenz: 868,30 MHz oder
916,00 MHz
Sendeleistung: 868,30 MHz:
Modulation: FSK
Spannungs-
versorgung: 5 V DC
Ruhestrom: max. 1,5 mA
Sendestrom: max. 13 mA
Reichweite: ca. 100 m bei guten
Freifeldbedingungen
Temperatur-
bereich: -20 °C bis +60 °C
Abmessungen: 40 x 22 x 5,8 mm
Bestimmungsgemäßer Gebrauch
Verwenden Sie das Sendemodul aus-
schließlich zum Bedienen von Funksteue-
rungen.
Der Hersteller haftet nicht für Schäden, die
durch unsachgemäßen oder bestim-
mungsfremden Gebrauch entstehen!
Sicherheitshinweise
Bevor Sie das Sendemodul an-
schließen und bedienen, lesen
Sie bitte diese Anleitung sorgfältig
durch!
Beachten Sie auch die Bedienungsanlei-
tung(en) der Funksteuerung(en)!
Lassen Sie nicht funktionierende Sendemo-
dule vom Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verän-
derungen am Sendemodul vor!
Funktion
Das Sendemodul RTM08 ist ein eigen-
ständiges Modul zur Übertragung von
max. 16 digitalen Zuständen. Es ist dauer-
haft spannungsversorgt.
Der Mikrocontroller übernimmt alle wichti-
gen Funktionen, die für einen Sendevor-
gang erforderlich sind. Die maximale
Sendezeit beträgt 36 Sekunden.
Bei einer Zustandsänderung (High) an
PIN3 wird entsprechend der Codierung an
PIN4-7 ein Telegramm gesendet.
Codierung
Gruppe
1
868.30 MHz
916.00 MHz
2
3
4
0,25 mW
5
6
7
8
Inbetriebnahme
1. Schließen Sie das Modul folgender-
maßen an:
• Spannungsversorgung:
PIN1:
PIN2:
• Kanäle:
PIN4-7: Sendecode (s. Codierung)
PIN 3:
2. Lernen Sie den Sendecode in die
Funksteuerung ein. Lesen Sie hierzu
bitte die Bedienungsanleitung der
Funksteuerungen.
Sendecode
x y z w
A 0 0 0 0
B 0 0 0 1
A 0 0 1 0
B 0 0 1 1
A 0 1 0 0
B 0 1 0 1
A 0 1 1 0
B 0 1 1 1
A 1 0 0 0
B 1 0 0 1
A 1 0 1 0
B 1 0 1 1
A 1 1 0 0
B 1 1 0 1
A 1 1 1 0
B 1 1 1 1
0 = GND, 1 = offen (nc)
5 V DC
GND
(High) Sendebestätigung
Die Sendebestätigung (PIN3)
darf erst nach dem Einstellen
der Codierungen x, y, z, w
(PIN4 bis PIN7) aktiviert wer-
den.
Entsorgungshinweise
Altgeräte dürfen nicht mit dem Haus-
müll entsorgt werden!
Entsorgen Sie das Altgerät über
eine Sammelstelle für Elektronik-
schrott oder über Ihren Fachhänd-
ler.
Entsorgen Sie das Verpackungs-
material in die Sammelbehälter für
Pappe, Papier und Kunststoffe.
Gewährleistung
Innerhalb der gesetzlichen Garantiezeit
beseitigen wir unentgeltlich Mängel des
Gerätes, die auf Material- oder Herstel-
lungsfehler beruhen, durch Reparatur oder
Umtausch.
Die Garantie erlischt bei Fremdeingriff.
Konformität
Hiermit erklärt ELDAT GmbH,
dass der Funkanlagentyp RTM08
der Richtlinie 2014/53/EU ent-
spricht.
Die Konformitätserklärung können Sie bei
Ihrem Lieferanten anfordern.
Kundendienst
Sollten trotz sachgerechter Handhabung
Störungen auftreten oder wurde das Gerät
beschädigt, wenden Sie sich bitte an
folgende Adresse:
ELDAT GmbH
Im Gewerbepark 14
15711 Königs Wusterhausen
Deutschland
Telefon: + 49 (0) 33 75 / 90 37-0
Telefax: + 49 (0) 33 75 / 90 37-90
Internet: www.eldat.de
E-Mail: info@eldat.de
UM86057A 0917 D/GB
