Eldat Easywave RT24 Series Operating Instructions

RT24
Handsender

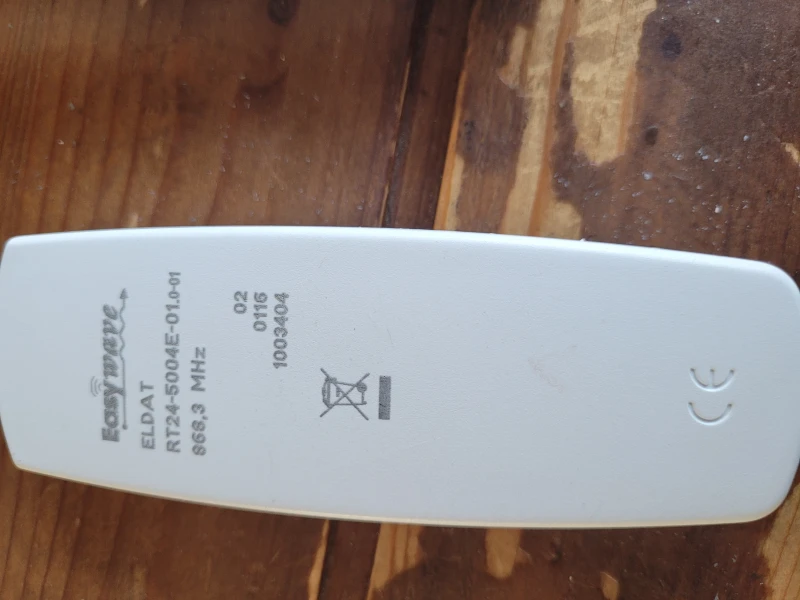

RT24-5001E-01 RT24-5004E-01
LED
AUF
OPEN
A A
STOPP
C
STOP
B B
ZU
CLOSE
Kanalwahl
Channel
selector
Wandhalter
Mounting plate
RT24-5001E-03 RT24-5004E-03
LED
EIN
A
ON
AUS
B
OFF
Kanalwahl
Channel
selector
Wandhalter
Mounting plate
1
Wandhaltermontage
Mounting
the mounting plate
2
Kanal 1
2s
Channel 1
Kanal 2
2s
Channel 2
Kanal 3
2s
Channel 3
Kanal 4
2s
Channel 4
Kanäle 1-4
2s
(Gruppenfunktion)
Channels 1-4
(Group function)
Hand Transmitter
D
Bedienungsanleitung
Sicherheitshinweise
Bevor Sie den Handsender benutzen,
A
lesen Sie bitte diese Anleitung sorg-
fältig durch!
C
Beachten Sie auch die Bedienungsanleitung(en)
B
der Funksteuerung(en)!
Betätigen Sie den Handsender nur in Sichtweite
der zu steuernden Geräte! Personen könnten
ansonsten in Gefahr geraten!
Lassen Sie nicht funktionierende Handsender
vom Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Veränderun-
gen am Handsender vor!
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Handsender ausschließlich
zum Bedienen von Easywave-Funksteuerungen.
Der Hersteller haftet nicht für Schäden, die durch
A
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen!
B Funktionsweise
RT24-5001E-01: 1 Funkkanal zum Ansteuern eines
Gerätes,
Funktionen: AUF, STOPP, ZU
RT24-5001E-03: 1 Funkkanal zum Ansteuern eines
Gerätes,
Funktionen: EIN und AUS
RT24-5004E-01: 4 Funkkanäle zum einzelnen oder
gleichzeitigen Ansteuern (Grup-
penfunktion) von vier Geräten,
Funktionen: AUF, STOPP, ZU
RT24-5004E-03: 4 Funkkanäle zum einzelnen oder
gleichzeitigen Ansteuern (Grup-
penfunktion) von vier Geräten,
Funktionen: EIN und AUS
Lieferumfang
Handsender inkl. Batterie, Wandhalter, Schrauben
und Dübel, Klebepad, Bedienungsanleitung
Den Sender benutzen
Sender in Betrieb nehmen
Der Handsender wird mit einer eingebauten
Batterie ausgeliefert, so dass er nach dem
Auspacken sofort funktionsfähig ist.
•
Montieren Sie den Wandhalter an einem
geeigneten Ort (1).
•
Lernen Sie den Kanal/die Kanäle in die Funk-
steuerungen der zu steuernden Geräte ein. Le-
sen Sie hierzu die Bedienungsanleitungen der
Funksteuerungen.
Hinweis für RT24-5004E: Die Kanalwahl wird im
Kapitel „Kanal wählen" beschrieben
Kanal wählen
Nur RT24-5004E:
Wählen Sie mit der Kanalwahltaste den Kanal des
zu steuernden Gerätes (2). Mit jedem Drücken der
Kanalwahltaste wechseln Sie zum jeweils nächsten
Kanal bzw. zur Gruppenfunktion (Kanal 1 > Kanal 2
> Kanal 3 > Kanal 4 > Kanäle 1-4/ Gruppenfunktion
> Kanal 1 usw.).
Der ausgewählte Kanal wird über die LEDs wie
folgt signalisiert:
Kanal 1: LED 1 leuchtet für ca. 2 s
Kanal 2: LED 2 leuchtet für ca. 2 s
Kanal 3: LED 3 leuchtet für ca. 2 s
Kanal 4: LED 4 leuchtet für ca. 2 s
Kanäle 1-4: LEDs 1-4 leuchten für ca. 2 s
(Gruppenfunktion)
Nach dem ersten Drücken der Kanalwahltaste ist
der zuletzt genutzte Kanal angewählt.
GB

Operating Instructions

Safety Advice

Before using the Hand Transmitter,
carefully read through the operating
instructions!
Note also the operating instructions of the radio
control(s)!
The Hand Transmitter should only be operated
within sight of the devices to be controlled!
Otherwise persons could be placed in danger!
Have faulty Hand Transmitters checked by the
manufacturer!
Do not make any unauthorized alterations or
modifications to the Hand Transmitter!

Intended Use

The Hand Transmitter may only be used to operate
Easywave radio controls.
The manufacturer shall not be liable for any
damage caused by improper or non-intended use.

Function

RT24-5001E-01: 1 radio channel for controlling
one device,
Functions: OPEN, STOP, CLOSE
RT24-5001E-03: 1 radio channel for controlling
one device
Functions: ON and OFF
RT24-5004E-01: 4 radio channels for separate or
simultaneous controlling
(group function) of four devices
Functions: OPEN, STOP, CLOSE
RT24-5004E-03: 4 radio channels for separate or
simultaneous controlling
(group function) of four devices
Functions: ON and OFF

Package Content

Hand Transmitter incl. battery, mounting plate,
screws and anchors, adhesive pad, op.instructions

Using the transmitter

Start-Up

The Hand Transmitter comes with a battery already
installed so, once unpacked, it is ready for immedi-
ate use.
•
Mount the transmitter to the wall using the
mounting plate (1).
•
Transmit the channel(s) to the radio controls of
the devices to be operated. For this read the
operating instructions supplied with the radio
controls.
Note for RT24-5004E: channel selection is de-
scribed in the chapter "Selecting the Channel".

Selecting the Channel

Only RT24-5004E:
Using the channel selector button, select the
channel of the device to be operated (2). Each time
the channel selector button is pressed, the trans-
mitter switches to the next channel or to the group
function (channel 1 > channel 2 > channel 3
> channel 4 > channels 1-4/ group function >
channel 1 etc.).
The selected channel is indicated by the LEDs as
follows:
Channel 1: LED 1 lights up for approx. 2 sec.
Channel 2: LED 2 lights up for approx. 2 sec.
Channel 3: LED 3 lights up for approx. 2 sec.
Channel 4: LED 4 lights up for approx. 2 sec.
Channels 1-4: LED's 1-4 light up for approx
2 sec. (group function)
After the channel selector button is pressed for the
first time, the channel which was used last is
selected.
