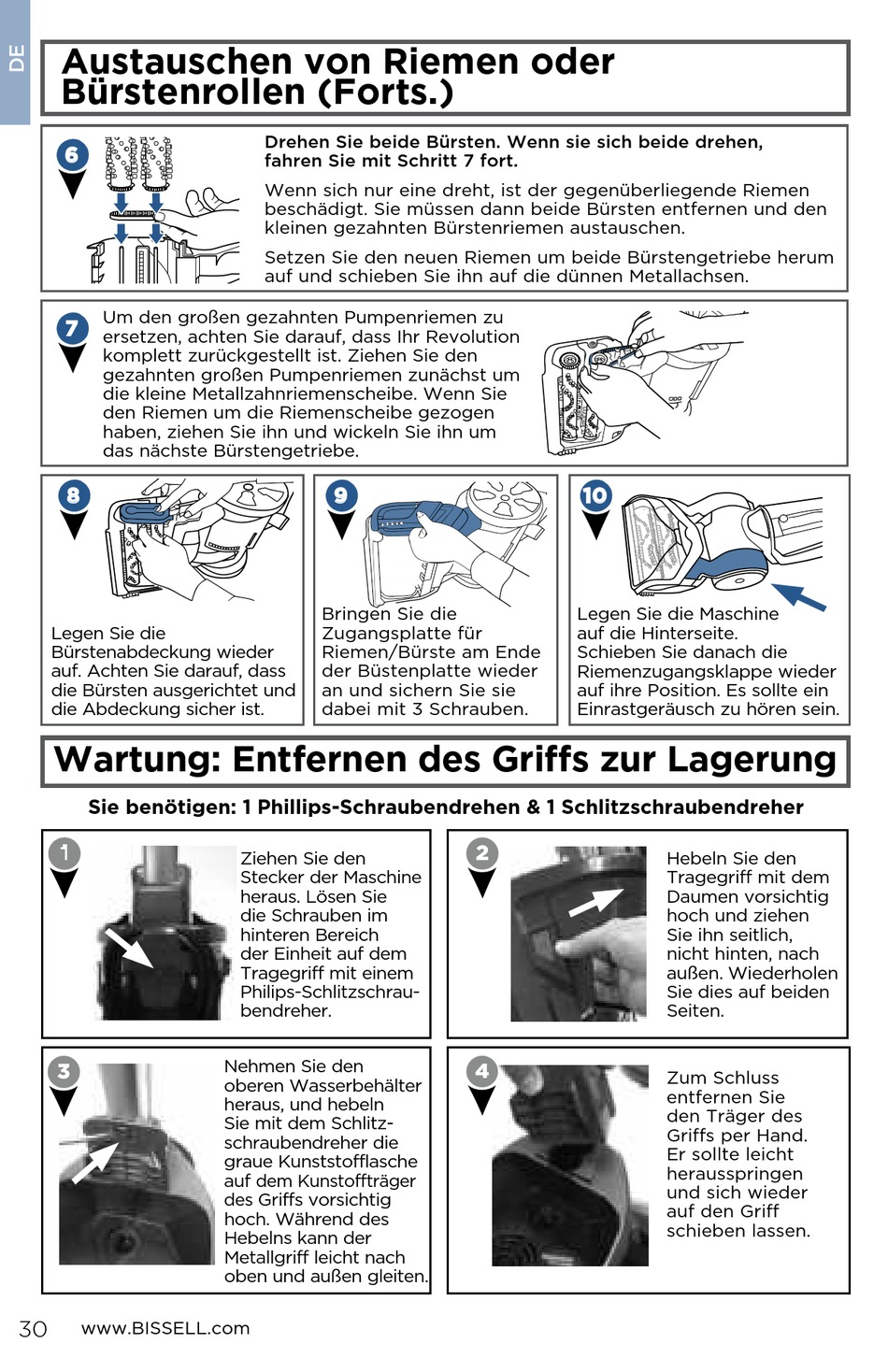

Bissell REVOLUTION PROHEAT 2X 1858 Instructions Manual page 30

Austauschen von Riemen oder
Bürstenrollen (Forts.)
6
Um den großen gezahnten Pumpenriemen zu
7
ersetzen, achten Sie darauf, dass Ihr Revolution
komplett zurückgestellt ist. Ziehen Sie den
gezahnten großen Pumpenriemen zunächst um
die kleine Metallzahnriemenscheibe. Wenn Sie
den Riemen um die Riemenscheibe gezogen
haben, ziehen Sie ihn und wickeln Sie ihn um
das nächste Bürstengetriebe.
8
Legen Sie die
Bürstenabdeckung wieder
auf. Achten Sie darauf, dass
die Bürsten ausgerichtet und
die Abdeckung sicher ist.
Wartung: Entfernen des Griffs zur Lagerung
Sie benötigen: 1 Phillips-Schraubendrehen & 1 Schlitzschraubendreher
3
30
www.BISSELL.com
Drehen Sie beide Bürsten. Wenn sie sich beide drehen,
fahren Sie mit Schritt 7 fort.
Wenn sich nur eine dreht, ist der gegenüberliegende Riemen
beschädigt. Sie müssen dann beide Bürsten entfernen und den
kleinen gezahnten Bürstenriemen austauschen.
Setzen Sie den neuen Riemen um beide Bürstengetriebe herum
auf und schieben Sie ihn auf die dünnen Metallachsen.
9
Bringen Sie die
Zugangsplatte für
Riemen/Bürste am Ende
der Büstenplatte wieder
an und sichern Sie sie
dabei mit 3 Schrauben.
Ziehen Sie den
Stecker der Maschine
heraus. Lösen Sie
die Schrauben im
hinteren Bereich
der Einheit auf dem
Tragegriff mit einem
Philips-Schlitzschrau-
bendreher.
Nehmen Sie den
oberen Wasserbehälter
heraus, und hebeln
Sie mit dem Schlitz-
schraubendreher die
graue Kunststofflasche
auf dem Kunstoffträger
des Griffs vorsichtig
hoch. Während des
Hebelns kann der
Metallgriff leicht nach
oben und außen gleiten.
10
Legen Sie die Maschine
auf die Hinterseite.
Schieben Sie danach die
Riemenzugangsklappe wieder
auf ihre Position. Es sollte ein
Einrastgeräusch zu hören sein.
2
4
Hebeln Sie den
Tragegriff mit dem
Daumen vorsichtig
hoch und ziehen
Sie ihn seitlich,
nicht hinten, nach
außen. Wiederholen
Sie dies auf beiden
Seiten.
Zum Schluss
entfernen Sie
den Träger des
Griffs per Hand.
Er sollte leicht
herausspringen
und sich wieder
auf den Griff
schieben lassen.
