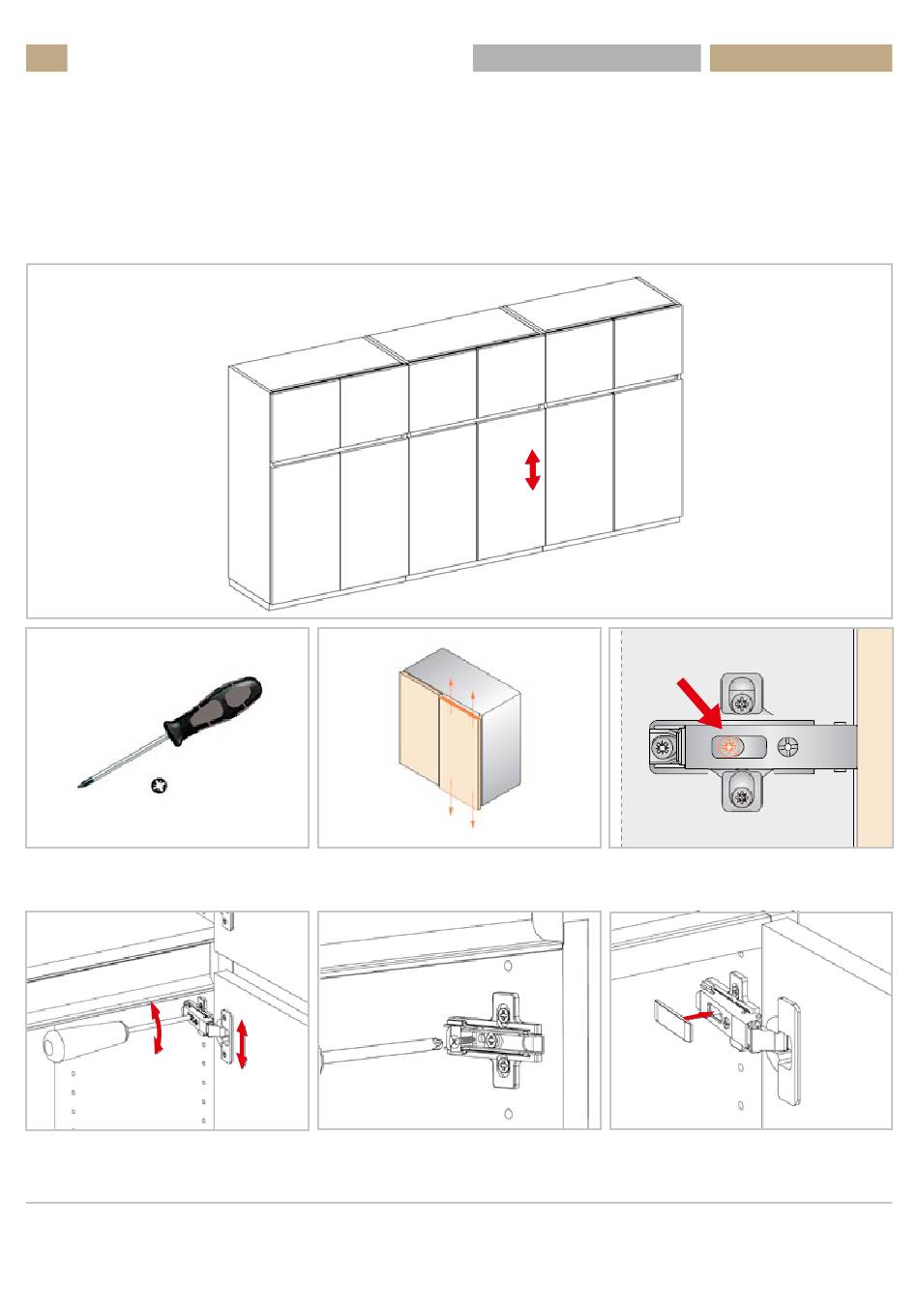

Höhenverstellung von Flügeltüren (3-D-Topfscharniere mit 110° Öffnungswinkel).
Die mittlere Verstellschraube ermöglicht die Höhenverstellung der Tür. Die Verstellschraube erwirkt die Höhenänderung des Scharnierarmes und ändert
somit die Höhenposition der Tür.
Die Höhenverstellung ist möglich im Bereich
–2 mm bis +2 mm.
10 Das ASSMANN Prinzip. Gute Arbeit.
Montageanleitung
Weiter Seite 11 oder die Sicherungsschraube
3,5 x 20 montieren.
Intavis
Im Anschluss die Abdeckkappe aufklipsen.
