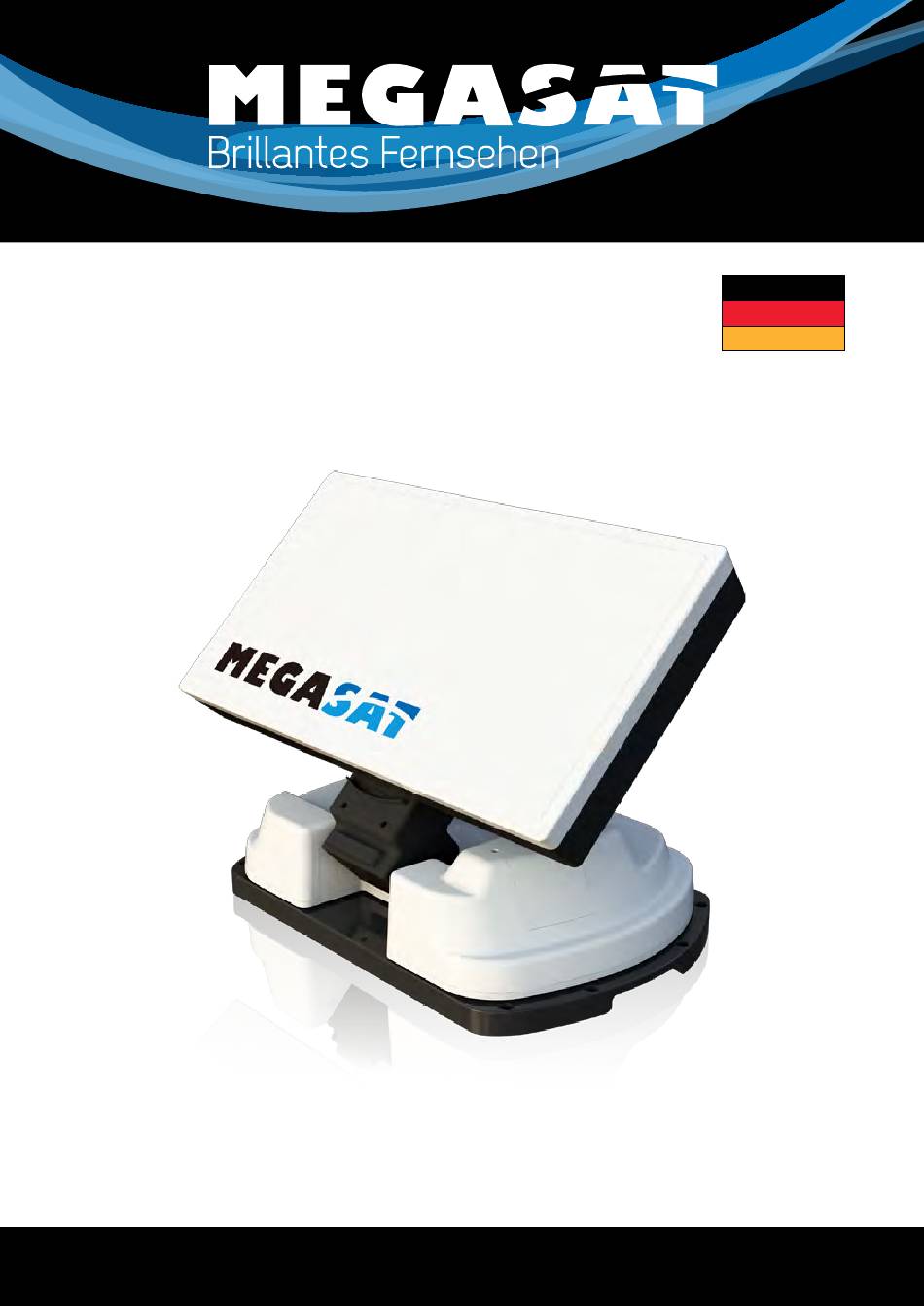

- Page 1 Countryman GPS Deutsch BENUTZERHANDBUCH...
-
Page 2: Table Of Contents
Inhalt 1. Einführung Sicherheitshinweise ............. 03 Kurzbeschreibung ..............03 Richtiger Einsatz und Betrieb ......... 03 Lieferumfang ................04 Bezeichnungen der Teile ..........05 2. Betrieb Anschlussdiagramm ............06 Funktionsbeschreibung ............ 07 Kurzanleitung ................09 3. Programm Update Anschlussdiagramm für Updates ........ 10 4. -
Page 3: Einführung

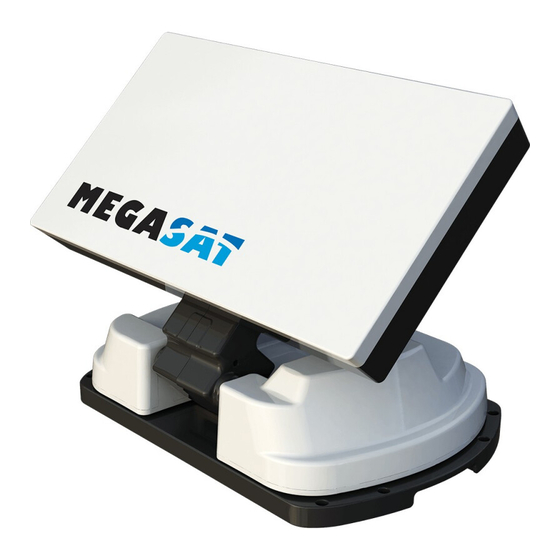

Vorgehensweise mit diesem Produkt nicht übereinstimmen. Kurzbeschreibung Diese Anleitung beschreibt die Funktionen und die Bedienung des Countryman GPS. Der einwandfreie und sichere Betrieb des Systems kann nur durch die folgenden Anweisun- gen sichergestellt werden. Ihr Countryman GPS ist ein intelligentes Satelliten-Empfangs- system, das sich automatisch auf einen der voreingestellten Satelliten ausrichtet, solange sich das System innerhalb der Ausleuchtzone dieses Satelliten befindet. -
Page 4: Lieferumfang
1. Einführung 2. Contents 2. Contents Main unit Lieferumfang 2-1. Accessory Include 2-1. Accessory Include Countryman GPS Bedienpult KFZ-Anschlusskabel 12 m Koaxialkabel Controller cable Receiver cable Main unit Controller Cigarette lighter adaptor (12m – Black color) (12m – Grey color) -
Page 5: Bezeichnungen Der Teile
1. Einführung Bezeichnungen der Teile Skew Drehpunkt: -60° ~ +60° Elevation: 15° ~ 90° Gehäuse: 360° Drehung Montageplatte zum Bedienpult zum Receiver Basisplatte Netzschalter GPS Leuchte HOME Position Leuchte Halterung Satellit Leuchte HOME Taste zum Eingang Countryman Satellit hoch/runter Taste USB Anschluss: Stromversorgung: für F/W Upgrade... -
Page 6: Betrieb
2. Betrieb MAIN UNIT Anschlussdiagramm RECEIVER Receiver cable Fernseher (Grey color) Controller Receiver Kabel graue Farbe Receiver Bedienpult Kabel schwarze Farbe CONTROLLER Adaptor or Cigarette light adaptor Use the black color controller cable to connect between the controller and Netzteil oder KFZ Anschlusskabel antenna. -
Page 7: Funktionsbeschreibung
2. Betrieb Funktionsbeschreibung A Einschalten Funktion Beschreibung Bedienung “Netzschalten” betätigen Wenn die alle Kabelverbindungen angeschlossen wurden, betätigen Sie den Netzschalter auf der Oberseite des Bedienpults. “Home Position” Wenn die Position der Antenne in Grundstellung ist, leuch- leuchtet durchgehend tet die anzeige durchgehend und ist einsatzbereit. “Home Position”... - Page 8 Bedienung Die GPS LED bestätigt die aktuelle Position von 24 GPS- Satelliten in der ganzen Welt. Wenn Ihr Countryman GPS ein GPS-Signal identifiziert, leuchtet das LED-Licht, unabhängig davon, ob die Anten- ne pausiert oder sich bewegt. GPS kann dazu beitragen, „GPS“...
- Page 9 5. Die Satelliten LED beginnt zu blinken, warten Sie, bis sie durchgehend leuchtet. 6. Wenn die Satelliten LED durchgehend leuchtet, hat die Antenne den richtigen Satelliten gefunden und kann nun Satelliten TV empfangen. Wenn Sie den Countryman GPS bewegen, muss sich die Antenne in der „Home Position“ befinden! Hinweis Eine Fahrzeug-Montageanleitung wird separat zur Verfügung gestellt.
-
Page 10: Programm Update
“USB Anschluss ist nur für Firmware Updates” Notebook / PC Verbinden Sie einfach das Bedienpult mit dem USB Kabel an Ihren PC. Das USB-Kabel ist nicht im Lieferumfang enthalten. Hinweis: Für Firmware und Satelliten-Updates besuchen Sie bitte unsere Homepage: www.megasat.tv DEUTSCH... -
Page 11: Fehlerbehebung
4. Fehlerbehebung Es gibt eine Reihe von gemeinsamen Themen, die die Empfangsqualität oder den Be- trieb des Countryman GPS beeinflussen können. In den folgenden Abschnitten werden Probleme und Lösungen aufgelistet. A. Keine Funktion beim Einschalten des Bedienpults 1. Überprüfen Sie noch einmal alle Kabelverbindungen ordnungsgemäß. -
Page 12: Technische Daten
5. Technische Daten Abmessungen 422 mm 188 mm 126 mm 454 mm 316 mm Technische Daten Abmessungen 454 x 316 x 188 mm Gewicht Hauptgerät / Basispaket / 10.1 kg / 15.6 kg / 19.1 kg vollständiges Paket (mit optionalen Teilen) Arbeitender Zustand Stationär Antennengewinn... - Page 13 Konformitätserklärung Hinweis: Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige Ankündigung. Konformitätserklärung Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt: Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG EN 55013: 2001 + A1: 2003 + A2: 2006 EN 55020: 2007 EN 61000-3-2:2006 + A1:2009 + A2:2009 EN 61000-3-3:2008...
- Page 14 Stand: v1.1 August 2014 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
- Page 15 Countryman GPS English USER MANUAL...
- Page 16 Content 1. Introduction Safety information ..............03 Short description ..............03 Proper use and operation ..........03 Delivery ..................04 Name of parts ................05 2. Operating Instruction Connection Diagram ............06 Functional Description ............07 Quick Reference ..............09 3.
-
Page 17: Introduction
The Countryman GPS only occu- pies requisite space while it performs the necessary adjustments with the slim and agile antenna body. -
Page 18: Delivery
1. Introduction 2. Contents 2. Contents Main unit Delivery 2-1. Accessory Include 2-1. Accessory Include Countryman GPS Controller Cigarette lighter 12 m coaxial cable Controller cable Receiver cable Main unit Controller Cigarette lighter adaptor (12m – Black color) (12m – Grey color) -
Page 19: Name Of Parts
1. Introduction Name of parts Skew pivot: -60° ~ +60° Elevation: 15° ~ 90° Main body: 360° turning Mounting plate: to Controller Car mounting plate installation to Receiver Base Power switch GPS state light HOME state light Bracket: Satellite light Car mounting plate installation HOME state light... -
Page 20: Operating Instruction
2. Operating instruction MAIN UNIT Connection Diagram RECEIVER Receiver cable Television (Grey color) Controller Receiver cable color grey Set-top box Controller cable color black CONTROLLER Adaptor or Cigarette light adaptor Use the black color controller cable to connect between the controller and Adaptor or Cigarette light adaptor antenna. -
Page 21: Functional Description
2. Operating instruction Functional Description A Power On Function Description Operation “Power” Switch When the all cable connections are completed, switch on with the “Power Switch” button on the top of the controller. “Home State” If the position of antenna was in home position, “Home Light Solid ON state light”... - Page 22 Operation GPS LED confirms the current location from 24 GPS satelli- tes in the world. When your Countryman GPS identifies a GPS signal, GPS LED light will remain on, regardless if the antenna is pausing or moving. GPS can help to search for the satellite faster & catch the „GPS“...
-
Page 23: Quick Reference
Car Mounting Instruction will be provided separately. Note Countryman GPS will be automatically folded back to HOME position if the vehicle moves faster than 10km/h. Requirement is a more stable GPS signal and the control unit must be turned on. -
Page 24: Program Update
“USB port is used for firmware upgrade only” Notebook / PC Simply connect the Controller to PC using USB cable. USB cable is not included in the package. Note: For firmware and satellite updates please visit our Homepage: www.megasat.tv ENGLISH... -
Page 25: Troubleshooting
4. Troubleshooting There are a number of common issues that can affect the signal reception quality or the operation of the Countryman GPS. The following sections address these issues and potential solutions. A. No function when you power on the Controller 1. -
Page 26: Specifications
5. Specifications Dimensions 422 mm 188 mm 126 mm 454 mm 316 mm Specifications Dimensions 454 x 316 x 188 mm Weight Main Unit / Basic Package / 10.1 kg / 15.6 kg / 19.1 kg Full Package (with optional parts) Work Condition Stationary Antenna Gain... - Page 27 Declaration of Conformity Note: Weight and dimensions are not absolutely exact values . Technical details can be changed at any time (according to manufacturer) without prior notice. Declaration of Conformity This complies with the following directives / standards is confirmed: Electromagnetic Compatibility Directive 2004/108/EC EN 55013: 2001 + A1: 2003 + A2: 2006 EN 55020: 2007...
- Page 28 Status: v1.1 August 2014 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
