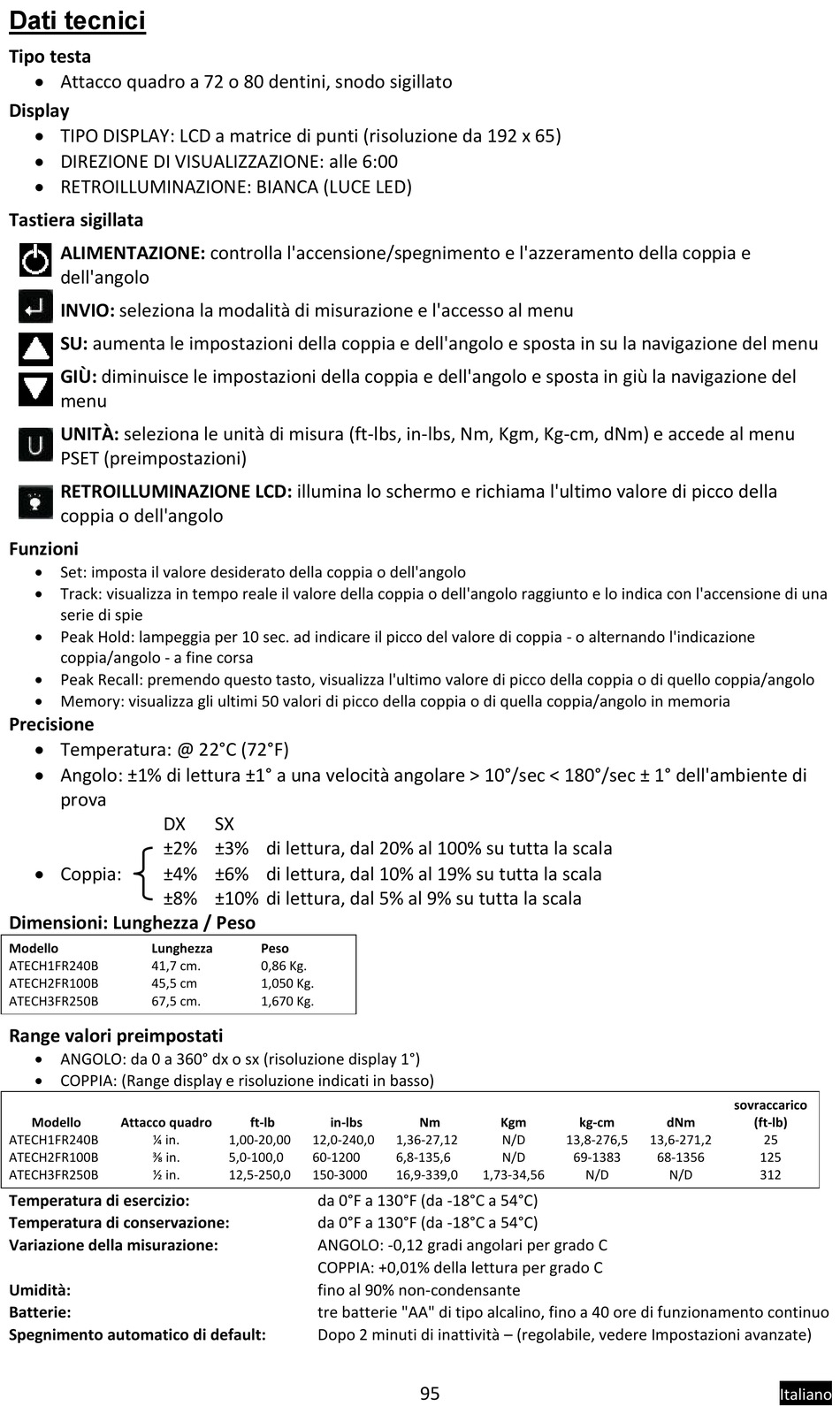

Dati tecnici

Tipo testa
 Attacco quadro a 72 o 80 dentini, snodo sigillato
Display
 TIPO DISPLAY: LCD a matrice di punti (risoluzione da 192 x 65)
 DIREZIONE DI VISUALIZZAZIONE: alle 6:00
 RETROILLUMINAZIONE: BIANCA (LUCE LED)
Tastiera sigillata
ALIMENTAZIONE: controlla l'accensione/spegnimento e l'azzeramento della coppia e
dell'angolo
INVIO: seleziona la modalità di misurazione e l'accesso al menu
SU: aumenta le impostazioni della coppia e dell'angolo e sposta in su la navigazione del menu
GIÙ: diminuisce le impostazioni della coppia e dell'angolo e sposta in giù la navigazione del
menu
UNITÀ: seleziona le unità di misura (ft-lbs, in-lbs, Nm, Kgm, Kg-cm, dNm) e accede al menu
PSET (preimpostazioni)
RETROILLUMINAZIONE LCD: illumina lo schermo e richiama l'ultimo valore di picco della
coppia o dell'angolo
Funzioni
 Set: imposta il valore desiderato della coppia o dell'angolo
 Track: visualizza in tempo reale il valore della coppia o dell'angolo raggiunto e lo indica con l'accensione di una
serie di spie
 Peak Hold: lampeggia per 10 sec. ad indicare il picco del valore di coppia - o alternando l'indicazione
coppia/angolo - a fine corsa
 Peak Recall: premendo questo tasto, visualizza l'ultimo valore di picco della coppia o di quello coppia/angolo
 Memory: visualizza gli ultimi 50 valori di picco della coppia o di quella coppia/angolo in memoria
Precisione
 Temperatura: @ 22°C (72°F)
 Angolo: ±1% di lettura ±1° a una velocità angolare > 10°/sec < 180°/sec ± 1° dell'ambiente di
prova
DX
±2% ±3% di lettura, dal 20% al 100% su tutta la scala
 Coppia:
±4% ±6% di lettura, dal 10% al 19% su tutta la scala
±8% ±10% di lettura, dal 5% al 9% su tutta la scala
Dimensioni: Lunghezza / Peso
Modello Lunghezza
ATECH1FR240B 41,7 cm.
ATECH2FR100B 45,5 cm
ATECH3FR250B 67,5 cm.
Range valori preimpostati
 ANGOLO: da 0 a 360° dx o sx (risoluzione display 1°)
 COPPIA: (Range display e risoluzione indicati in basso)
Modello Attacco quadro
ATECH1FR240B ¼ in.
ATECH2FR100B ⅜ in.
ATECH3FR250B ½ in.
Temperatura di esercizio:
Temperatura di conservazione:
Variazione della misurazione:
Umidità:
Batterie:
Spegnimento automatico di default:
SX
Peso
0,86 Kg.
1,050 Kg.
1,670 Kg.
ft-lb in-lbs
1,00-20,00 12,0-240,0
5,0-100,0 60-1200
12,5-250,0 150-3000
da 0°F a 130°F (da -18°C a 54°C)
da 0°F a 130°F (da -18°C a 54°C)
ANGOLO: -0,12 gradi angolari per grado C
COPPIA: +0,01% della lettura per grado C
fino al 90% non-condensante
tre batterie "AA" di tipo alcalino, fino a 40 ore di funzionamento continuo
Dopo 2 minuti di inattività – (regolabile, vedere Impostazioni avanzate)
Nm Kgm
1,36-27,12 N/D
6,8-135,6 N/D
16,9-339,0 1,73-34,56
95
kg-cm dNm
13,8-276,5 13,6-271,2
69-1383 68-1356
N/D N/D
sovraccarico
(ft-lb)
25
125
312
