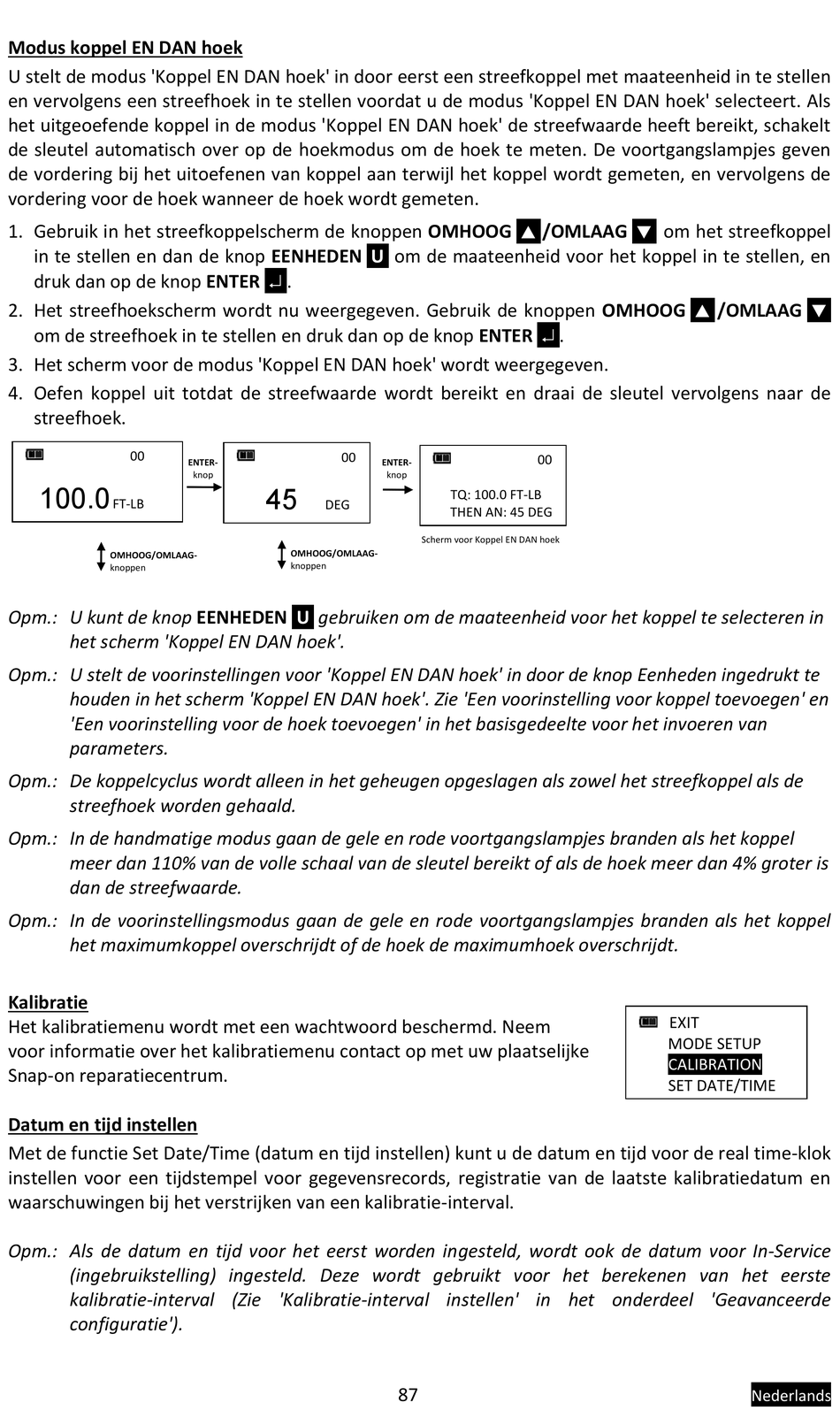

Snap-On TECHANGLE Manual page 88

Modus koppel EN DAN hoek
U stelt de modus 'Koppel EN DAN hoek' in door eerst een streefkoppel met maateenheid in te stellen
en vervolgens een streefhoek in te stellen voordat u de modus 'Koppel EN DAN hoek' selecteert. Als
het uitgeoefende koppel in de modus 'Koppel EN DAN hoek' de streefwaarde heeft bereikt, schakelt
de sleutel automatisch over op de hoekmodus om de hoek te meten. De voortgangslampjes geven
de vordering bij het uitoefenen van koppel aan terwijl het koppel wordt gemeten, en vervolgens de
vordering voor de hoek wanneer de hoek wordt gemeten.
1. Gebruik in het streefkoppelscherm de knoppen OMHOOG
in te stellen en dan de knop EENHEDEN
druk dan op de knop ENTER
2. Het streefhoekscherm wordt nu weergegeven. Gebruik de knoppen OMHOOG
om de streefhoek in te stellen en druk dan op de knop ENTER
3. Het scherm voor de modus 'Koppel EN DAN hoek' wordt weergegeven.
4. Oefen koppel uit totdat de streefwaarde wordt bereikt en draai de sleutel vervolgens naar de
streefhoek.
00
100.0
FT-LB
OMHOOG/OMLAAG-
knoppen
Opm.: U kunt de knop EENHEDEN
het scherm 'Koppel EN DAN hoek'.
Opm.: U stelt de voorinstellingen voor 'Koppel EN DAN hoek' in door de knop Eenheden ingedrukt te
houden in het scherm 'Koppel EN DAN hoek'. Zie 'Een voorinstelling voor koppel toevoegen' en
'Een voorinstelling voor de hoek toevoegen' in het basisgedeelte voor het invoeren van
parameters.
Opm.: De koppelcyclus wordt alleen in het geheugen opgeslagen als zowel het streefkoppel als de
streefhoek worden gehaald.
Opm.: In de handmatige modus gaan de gele en rode voortgangslampjes branden als het koppel
meer dan 110% van de volle schaal van de sleutel bereikt of als de hoek meer dan 4% groter is
dan de streefwaarde.
Opm.: In de voorinstellingsmodus gaan de gele en rode voortgangslampjes branden als het koppel
het maximumkoppel overschrijdt of de hoek de maximumhoek overschrijdt.
Kalibratie
Het kalibratiemenu wordt met een wachtwoord beschermd. Neem
voor informatie over het kalibratiemenu contact op met uw plaatselijke
Snap-on reparatiecentrum.
Datum en tijd instellen
Met de functie Set Date/Time (datum en tijd instellen) kunt u de datum en tijd voor de real time-klok
instellen voor een tijdstempel voor gegevensrecords, registratie van de laatste kalibratiedatum en
waarschuwingen bij het verstrijken van een kalibratie-interval.
Opm.: Als de datum en tijd voor het eerst worden ingesteld, wordt ook de datum voor In-Service
(ingebruikstelling) ingesteld. Deze wordt gebruikt voor het berekenen van het eerste
kalibratie-interval (Zie 'Kalibratie-interval instellen' in het onderdeel 'Geavanceerde
configuratie').

.
00
ENTER-
knop
45
DEG
OMHOOG/OMLAAG-
knoppen
U gebruiken om de maateenheid voor het koppel te selecteren in

U om de maateenheid voor het koppel in te stellen, en
ENTER-
knop
TQ: 100.0 FT-LB
THEN AN: 45 DEG
Scherm voor Koppel EN DAN hoek
87
/OMLAAG  om het streefkoppel


.
00
EXIT
MODE SETUP
CALIBRATION
SET DATE/TIME
/OMLAAG 
Nederlands
