Benutzeranleitung
 Grundfunktionen (Kurzanleitung)
Drehmoment- bzw.
Fortschritt-
Batteriezustand
leuchtanzeige
Signal Daten-
speicherung
Drei frische „AA"-Batterien in den Schlüsselgriff einsetzen.
Einschaltfolge des Schlüssels
Hinweis: Schlüssel beim Aufbringen eines Drehmoments nicht einschalten. Andernfalls kommt es zu
einem falschen Drehmoment-Nullpunktversatz und der Schlüssel zeigt abschließend ein
Drehmoment an. Falls dies auftritt, den Schlüssel wieder auf null stellen, indem Sie kurz die
Taste EIN/AUS
Aufbringen eines Drehmoments befindet.
1. Schlüssel einschalten.
Kurz die Taste EIN/AUS
zur Nullstellung des Drehmoments. Wurde zuletzt eine Winkelmessung vorgenommen, so
folgt nach der Nullstellung des Drehmoments auch die Anzeige zur Nullstellung des Winkels.
Nach erfolgter Nullpunkteinstellung erscheint die Soll-Drehmoment- oder Soll-Drehwinkel-
Anzeige je nach dem vorherigen Messmodus.
2. Messmodus wählen.
Umschalten zwischen Soll-Drehmoment (TORQUE) und Soll-Drehwinkel (ANGLE) durch
wiederholtes Drücken der Taste EINGABE
Ein/Aus
und Null
Winkelanzeige
Taste
Modus-
Zähler
Fortschritt-
Taste
leuchtanzeige
Maßeinheit und
Voreinstellung
q drücken, während sich der Schlüssel auf einer stabilen Oberfläche ohne
q drücken. Es erscheint das Snap-on-Logo, gefolgt von der Anzeige
TORQUE ZEROING
250.0
Anzeige Soll-Drehmoment
Ein/Aus-
ANGLE ZERO REQ
Taste
180
Fortschrittleuchtanzeige
Gelb –
Grün –
Taste AUF Rot –
(Erhöhen)
Taste Betriebsart, Menüeingabe und Eingabe
Taste LCD-Hintergrundbeleuchtung und
Taste AB
Aufruf Spitzendrehmoment/-winkel
(Verringern)

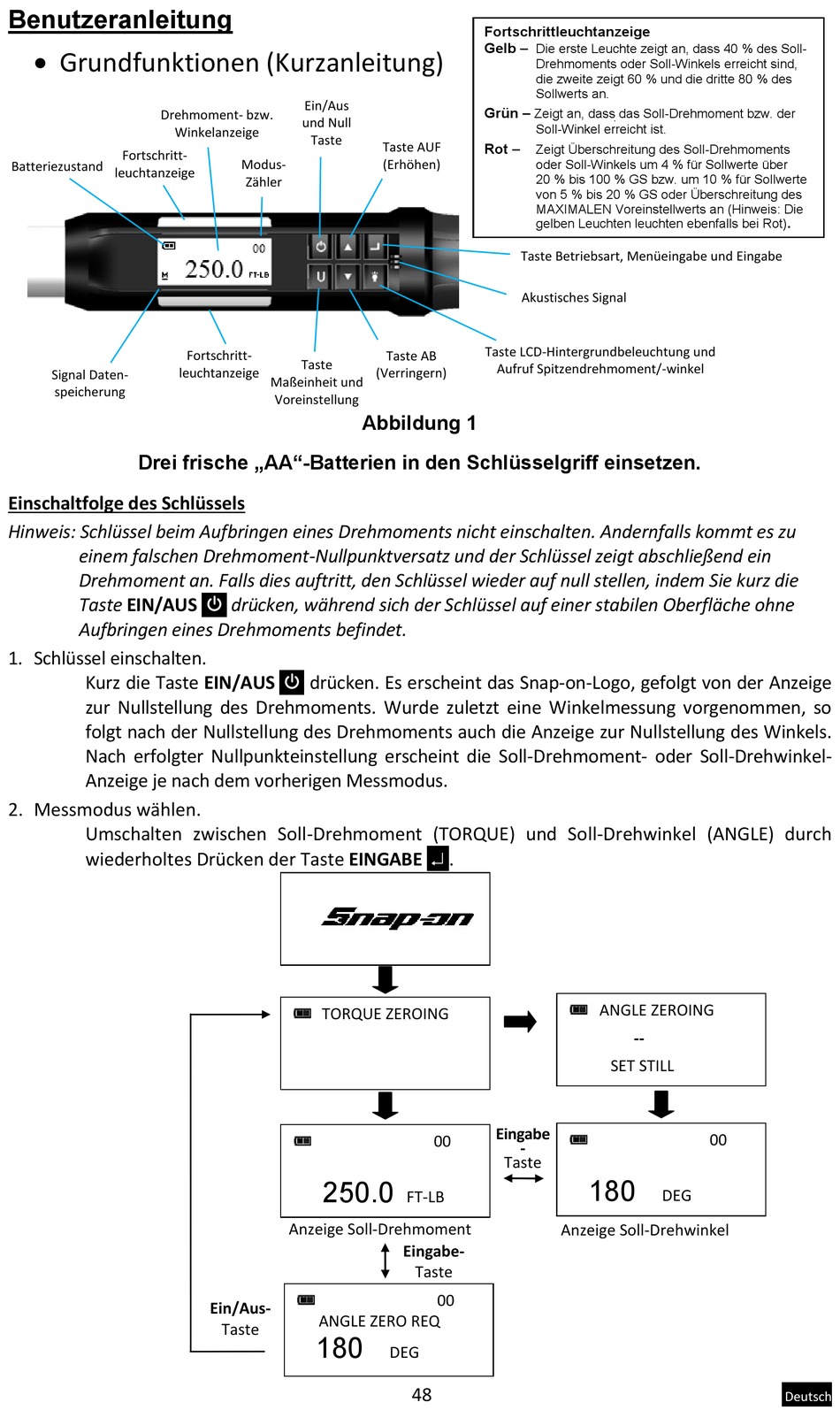

Abbildung 1

.
Eingabe
00
-
Taste
FT-LB
Eingabe-
Taste
00
DEG
48
Die erste Leuchte zeigt an, dass 40 % des Soll-
Drehmoments oder Soll-Winkels erreicht sind,
die zweite zeigt 60 % und die dritte 80 % des
Sollwerts an.
Zeigt an, dass das Soll-Drehmoment bzw. der
Soll-Winkel erreicht ist.
Zeigt Überschreitung des Soll-Drehmoments
oder Soll-Winkels um 4 % für Sollwerte über
20 % bis 100 % GS bzw. um 10 % für Sollwerte
von 5 % bis 20 % GS oder Überschreitung des
MAXIMALEN Voreinstellwerts an (Hinweis: Die
gelben Leuchten leuchten ebenfalls bei Rot).
Akustisches Signal
ANGLE ZEROING
--
SET STILL
180
DEG
Anzeige Soll-Drehwinkel
00
